Overzicht Managed Ethernet Switch

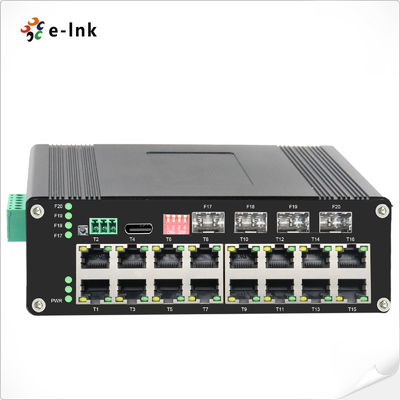

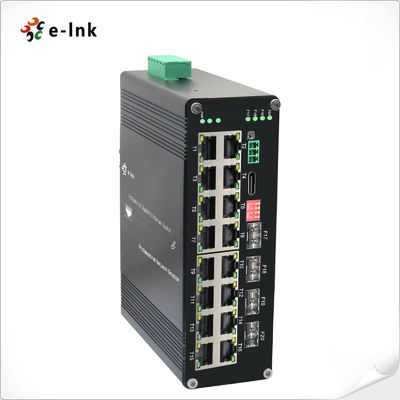

Dit L2+ Managed Hardened Ethernet Switch is uitgerust met 16 Gigabit RJ45-poorten (10/100/1000Base-T) die IEEE 802.3at PoE+ ondersteunen en 4 Gigabit SFP uplink-poorten (1000Base-X) voor glasvezelconnectiviteit. De RJ45-poorten beschikken over full/half duplex mode en auto MDI/MDI-X, terwijl de SFP-sleuven single-mode of multi-mode glasvezel ondersteunen, wat veelzijdige opties voor implementatie over lange afstanden biedt.
Deze managed PoE-switch is ontworpen voor industriële en uitdagende omgevingen en levert stroom en data via een enkele kabel, waardoor de installatiecomplexiteit voor IP-camera's, draadloze toegangspunten en andere PoE-apparaten op afgelegen locaties wordt verminderd. Het geavanceerde L2+ beheer van dit product, inclusief VLAN, QoS en beveiligingsfuncties, zorgt voor stabiele, efficiënte en veilige netwerkprestaties voor kritieke toepassingen.
BestelinformatieKenmerken
► Ondersteuning voor 16x10/100/1000Base-T + 4x1000Base-X SFP +
► 10/100/1000Mbps RJ45-poort ondersteunt Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX
► IEEE802.3af/at compliant
► DIP-schakelaar ondersteunt VLAN met één toets, Ring Management met één toets, PoE Reset en 250m PoE-netwerk
► Ondersteuning voor het aansluiten van een USB-C-poort voor eenvoudig beheer, zonder dat u de RS232 seriële poort hoeft te gebruiken
► 10K Bytes Jumbo Frame
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► IP40 Aluminium behuizing
► Ondersteunt DIN-Rail installatie
► -40°C tot 80°C (-40°F tot 176°F) bedrijfstemperatuur
BestelinformatieTechnische Indexen
| Ethernet |
| Standaarden: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Forward & Filtering Rate: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Packet Buffer Memory: |
12M bits |
| Processing Type: |
Store-and-Forward |
| Backplane bandwidth |
110Gbps |
| Max Packet Length: |
10K Bytes Jumbo Frame |
| Address Table Size: |
8K MAC-adressen |
| Interface |
| Connector: |
16 x RJ45 |
| RS485: |
1 x RS485 (Optioneel) |
| Optische poort: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (voor beheer) |
| RS485 Seriële Interface (Optioneel) |
| Fysieke interface |
Industriële standaard 3-pins schroefklem |
| Gegevenstype |
1Ch RS485 Bi-Directioneel |
| RS-485 signalen |
Data+, Data-, GND |
| Seriële poort lijnafstand (koper) |
1000 meter |
| Baudrate |
0 ~ 800kbps |
| PoE (Power over Ethernet) |
| Standaard: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Poort: |
RJ45 |
| Stroompin toewijzing |
4/5(+), 7/8(-) |
| PoE Budget: |
Tot 480-watt PoE budget |
| OmgevingBedrijfstemperatuur: |
| -40°C tot 80°C (-40°F tot 176°F) |
Opslagtemperatuur: |
| -40°C tot 85°C (-40°F tot 185°F) |
Relatieve vochtigheid: |
| 5% tot 95% niet-condenserend |
MTBF |
| > 200.000 uur |
Elektrisch en Mechanisch |
| Ingangsvermogen: |
| 48~57VDC, Redundant Vermogen (6-pins klemmenblok) |
Stroomverbruik: |
| 8W Max.(PoE in gebruik |
<480W)Bescherming: |
| Overbelasting ingangsvermogen: |
| Automatisch resetbaar |
Omgekeerde polariteit: |
| Aanwezig |
DIP |
| P Schakelaar4-cijferige DIP-schakelaarfunctie |
|
DIP
|
Functie |
Instellingen |
SW 1 |
| VLAN |
Ondersteuning voor IEEE 802.1Q 4K VLAN, ondersteuning voor QINQ, Double VLAN, |
UIT - Uitgeschakeld |
LED-indicatoren: |
| Ring Management |
AAN - Ingeschakeld |
UIT - Uitgeschakeld |
LED-indicatoren: |
| 250m PoE-netwerk |
AAN - Ingeschakeld |
UIT - Uitgeschakeld |
LED-indicatoren: |
| PoE Reset |
AAN - Ingeschakeld |
UIT - Uitgeschakeld |
LED-indicatoren: |
| PWR: |
| Stroomstatus |
Ethernet (Per poort): |
| Link/Activiteit |
PoE: |
| PoE-status |
Glasvezel: |
| Gigabit SFP-poort: F17~F20 |
Afmetingen (BxDxH): |
| 155 x 115 x 85 mm |
Gewicht: |
| 1,2 kg |
Behuizing: |
| Aluminium behuizing |
Montageopties: |
| DIN-Rail montage |
Softwarefuncties |
| Redundantieprotocollen |
| Ondersteuning voor STP/RSTP/MSTP/ERPSv2, Link Aggregation |
Multicast Ondersteuning |
| Ondersteuning voor IGMP Snooping V1/V2/V3, ondersteuning voor GMRP, GVMP, 802.1Q |
VLAN |
| Ondersteuning voor IEEE 802.1Q 4K VLAN, ondersteuning voor QINQ, Double VLAN, |
Tijdbeheer |
| SNTP |
QOS |
| Op flow gebaseerde omleiding |
Op flow gebaseerde snelheidsbeperking
Op flow gebaseerde packet filtering
8*Uitvoerwachtrijen van elke poort 802.1p/DSCP prioriteitstoewijzing
Diff-Serv QoS, Priority Mark/Remark
Wachtrijplanning algoritme (SP, WRR, SP+WRR)
ACL
|
| Op poort gebaseerde ACL uitgifte |
ACL gebaseerd op poort en VLAN
L2 tot L4 packet filtering, matching first 80 bytes message.
Biedt ACL op basis van MAC, Bestemmings MAC-adres, IP Bron, Bestemmings IP, IP Protocol Type, TCP/UDP Poort, TCP/UDP Poortbereik en VLAN, etc
PoE Beheer
|
| Totaal vermogenslimiet van PoE-voeding |
PoE uitgangsvermogen toewijzing
PoE uitgangsprioriteit configuratie
PoE werkstatus
Planning van PoE-werking
Diagnostisch Onderhoud
|
| Ondersteuning voor poort mirroring, Syslog, Ping |
Beheerfunctie |
| Ondersteuning voor CLI, WEB, SNMPv1/v2/v3, Telnet server voor beheer, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT |
Alarmbeheer |
| Ondersteuning voor 1-weg relais alarmuitgang, RMON, TRAP |
Beveiliging |
| Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0 |
Ondersteuning voor DHCP Snooping, Optie 82,802.1X beveiligingstoegang,
Ondersteuning voor gebruikershiërarchisch beheer, ACL toegangscontrolelijst,
Ondersteuning voor DDOS, op poort gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bronbescherming, Poortisolatie, ARP bericht snelheidslimiet
Geavanceerde Layer 2+ Functies
|
| IPv4/IPv6 Beheer |
Statische Route
Wettelijke goedkeuringen
|
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Klasse A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Managed Ethernet Switch |
BestelinformatieModel
| Beschrijving |
ETH-DIMC2416MP |
| Industriële L2+ 16-poorts 10/100/1000T 802.3at PoE + 4-poorts 1000X SFP Managed Ethernet Switch |
SFP Opties |
| ► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina |
► SFP module moet apart worden aangeschaft. |
| Montageopties |
| ► Standaard DIN-Rail beugel geïnstalleerd |
Stroomopties |
| ► DIN-Rail Voeding. Open Draad voor Klemmenblok. |
► Voeding moet apart worden aangeschaft. |
