| Ethernet |
| Normen: |
IEEE802.3 10BASE-T |
| IEEE802.3U 100BASE-TX/FX |
| IEEE802.3AB 1000BASE-T |
| IEEE802.3Z 1000Base-X |
| IEEE802.3AE 10GBASE-R |
| IEEE802.3P QoS |
| IEEE802.1D Spanning Tree |
| Vooruit- en filtersnelheid: |
14.880pps (10 Mbps) |
| 148.800pps (100 Mbps) |
| 1.488.000pps (1000 Mbps) |
| 1.488.000.000pps (10000 Mbps) |
| Pakketbuffergeheugen: |
12m bits |
| Type verwerking: |
Opslaan |
| Backplane bandbreedte |
110 Gbps |
| Max -pakketlengte: |
9k bytes jumbo frame |
| Adrestabel Grootte: |
8K Mac -adressen |
| Interface |
| Connector: |
8 x RJ45 |
| RS485: |
1 x rs485 (optioneel) |
| Optische poort: |
2 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (voor management) |
| RS485 seriële interface (optioneel) |
| Fysieke interface |
Industriële standaard 3-pins schroefterminal |
| Gegevenstype |
1CH RS485 BI-Direction |
| RS-485 signalen |
Data +, data-, gnd |
| Seriële poortlijnafstand (koper) |
1000 meter |
| Baudrente |
0 ~ 800kbps |
| Poe (macht over Ethernet) |
| Standaard: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af macht over Ethernet |
| Haven: |
RJ45 |
| Power Pin -toewijzing |
4/5 (+), 7/8 (-) |
| POE -budget: |
Tot 240-watt Poe-budget |
| Milieuntal |
| Bedrijfstemperatuur: |
-40 ° C tot 80 ° C (-40 ° F tot 176 ° F) |
| Opslagtemperatuur: |
-40 ° C tot 85 ° C (-40 ° F tot 185 ° F) |
| Relatieve vochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 200.000 uur |
| Elektrisch en mechanisch |
| Invoerkracht: |
48 ~ 57VDC, overtollig vermogen (6-pins terminalblok) |
| Stroomverbruik: |
8W Max. (Poe in gebruik <240W) |
| Bescherming: |
| Power Input Overload: |
Automatisch herbevestigbaar |
| Omgekeerde polariteit: |
Cadeau |

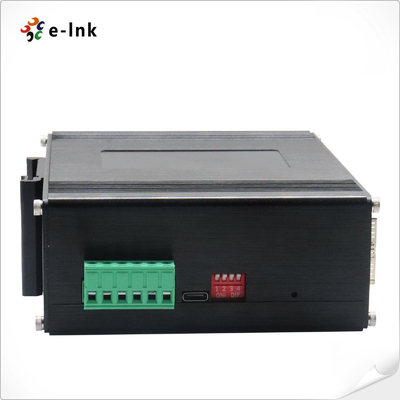

| DiP -schakelaar |
|
4-cijferige DIP-schakelaarfunctie
|
Dompel |
Functie |
Instellingen |
| SW 1 |
Vlan |
On - ingeschakeld |
UIT - Uitgeschakeld |
| SW 2 |
Ringbeheer |
On - ingeschakeld |
UIT - Uitgeschakeld |
| SW 3 (te worden opgewaardeerd) |
250m POE -netwerk |
On - ingeschakeld |
UIT - Uitgeschakeld |
| SW 4 (te worden opgewaardeerd) |
POE Reset |
On - ingeschakeld |
UIT - Uitgeschakeld |

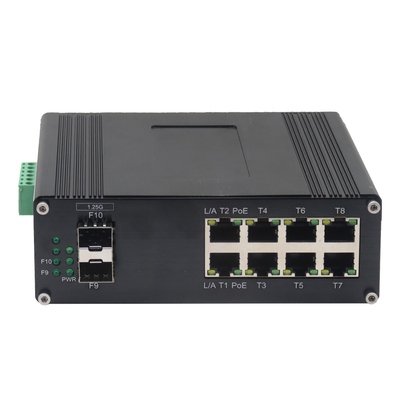

| LED -indicatoren: |
| PWR: |
Stroomstatus |
| Ethernet (per haven): |
Link/activiteit |
| Poe: |
POE -status |
| Vezel: |
Gigabit SFP -poort: F9 ~ F10 |
| Dimensies (WXDXH): |
149 x 114 x 50 mm |
| Gewicht: |
0,55 kg |
| Behuizing: |
Aluminium geval |

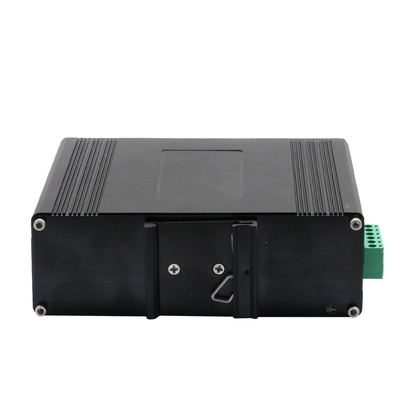

| Montageopties: |
Din-rail mount |
| Softwarefuncties |
| Redundantieprotocollen |
Ondersteuning STP/RSTP/MSTP/ERPSV2, Link -aggregatie |
| Multicast -ondersteuning |
Ondersteuning IGMP Snooping V1/V2/V3, Support GMRP, GVMP, 802.1Q |
| Vlan |
Ondersteuning IEEE 802.1Q 4K VLAN, SUPPART Qinq, Double Vlan, |
| Tijdbeheer |
SNTP |
| Qos |
Op stroom gebaseerde omleiding
Op stroom gebaseerde snelheidsbeperking
Flow-gebaseerde pakketfiltering
8*Uitvoerwachtrijen van elke poort 802.1p/DSCP -prioriteitenmapping
Diff-Serv QoS, Priority Mark/Opmerking
Wachtrijplanningsalgoritme (SP, WRR, SP+WRR)
|
| ACL |
Portgebaseerde uitgevende ACL
ACL op basis van poort en vlan
L2 tot L4 -pakketfiltering, bijpassende eerste 80 bytes -bericht.
Geef ACL op basis van Mac, Destination MAC -adres, IP -bron, bestemming IP, IP -protocoltype, TCP/UDP -poort, TCP/UDP -poortbereik en VLAN, enz.
|
| Poe Management |
Totale stroomlimiet van POE -voeding
POE Output Power Allocation
POE -uitvoerprioriteitsconfiguratie
POE Werkstatus
Planning van Poe -operatie
|
| Diagnostisch onderhoud |
Ondersteuningspoort spiegeling, syslog, ping |
| Managementfunctie |
Ondersteuning CLI, Web, SNMPV1/V2/V3, Telnet Server voor Management, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT |
| Alarmbeheer |
Ondersteuning 1 -weg relais alarmuitgang, RMON, TRAP |
| Beveiliging |
Uitzending Storm Protection, HTTPS/SSLV3, AAA & RADIUS, SSH2.0
Ondersteuning DHCP Snooping, optie 82,802.1x beveiligingstoegang,
Ondersteuning van gebruikershiërarchisch management, ACL Access Control List,
Ondersteuning van DDO's, op poort gebaseerde Mac-filtering / binding, Mac zwarte gaten, IP-bronbescherming, poortisolatie, ARP-berichtsnelheidslimiet
|
| Advance Layer 2+ functies |
Ipv4/ipv6 management
Statische route
|
| Regelgevende goedkeuringen |
| ISO9001, CE, ROHS, FCC |
| EN55022: 2010+AC: 2011, Klasse A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024: 2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
