E-verbinding de Technologieco. van China, Ltd.
Professionele Vezel Optische Communicatie en kabeltelevisie-van de Veiligheidstransmissie Productfabrikant
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Vezelinterface: | Simplexlc | Transmissieafstand: | 20 km |
|---|---|---|---|
| Waallengte: | 1310nm/1490nm//1550nm | Werktemperatuur: | -20℃~+70℃ |
| Afmetingen (WxDxH): | 85 x 70 x 30 mm | Gewicht: | 1.1KG/pair |
| Markeren: | 1Ch 100M Ethernet Fiber Extender,1Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI Video + 2Ch Achterwaarts Analoog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Achterwaarts Tally + 1Ch Achterwaarts Analoog Tri-level Syncover Fiber Extender
SDI Fiber ExtenderVoordelen
1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syn over één vezel
️ Compatibel met HD-SDI, SD-SDI, DVB-AST
Bandbreedte van 19,4 Mbps tot 2,97 Gbps
SMPTE 424M (2.97Gb/s) clock recovery
Ondersteunt alle populaire standaarden voor digitaal videotransport zoals SMPTE 424M, SMPTE 292M en SMPTE 259M, SMPTE 297M die respectievelijk op 3G-SDI, HD-SDI, SD-SDI, ASI werken
¢ Ingebouwd CWDM-systeem, SFP-modules voor elk pad
Ondersteuning van automatische kabel-equalization op basis van de gedetecteerde gegevenssnelheid
De LED-statusindicatoren monitoren de kritieke parameters
SDI-vezelverlenger Technische indexen
| 3G-SDI-video | |
| Video-interface | BNC |
| Video-invoer-/uitvoerimpedantie | 75Ω |
| Video-invoer/uitvoerspanning | Typisch:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Video bitsnelheid | Maximum 3,2 Gb/s |
| Differentiële winst (10%~90% APL) | < 1% |
| Video-SDI-standaard | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seriële interface (SDI) | |
| Video-invoer | 1Ch SDI IN + 1Ch SDI OUT op TX |
| Video-uitgang | 1Ch SDI IN + 1Ch SDI OUT op RX |
| EenUdio | |
| Audio-interface | 3.5mm Jack |
| Audioformaat | @48KHz |
| Audio-invoer | 1Ch Audio IN of 1Ch Mic + 1Ch Audio OUT op TX |
| Audio-uitgang | 1Ch Audio IN of 1Ch Mic + 1Ch Audio OUT op RX |
| RS422/485 Reeksgegevens | |
| Fysieke interface | Industrieel standaard schroefterminal |
| Gegevenstype | RS422/RS485 Tweerichting |
| Steun voor frequentie/tarief |
Max. 115200bps voor RS422 Max. 115200bps voor RS485 |
| BER | < 10 ¢ 9 |
| TAllie | |
| Tally-interface | Industrieel standaard schroefterminal |
| LED-belastingtype | Kan de LED-indicator rechtstreeks aansturen |
| Tally-invoer | Tally-2+; Tally-2 - |
| Tally-output | Tally-1+; Tally-1 - |
| Ethernet | |
| Interface | 1 x 10/100BASE-TX RJ45 |
| Werkwijze | Automatische onderhandeling standaard |
| Analoog drie-niveausync | |
| Sync Interface | 75Ω BNC |
| Sync: | Analoog black burst / SDTV twee-niveau / HDTV drie-niveau |
| Signaal | Analoog drie-niveaus sync SMPTE ST 274, ST 276 |
| Terugkeerverlies | 46.5 dB tot 10 MHz |
| Invoer | 1Ch Sync IN + 1Ch Sync OUT op TX |
| Output | 1Ch Sync IN + 1Ch Sync OUT op RX |
| Elektrische apparatuur | |
| Stroominvoer | DC12V 1A |
| Energieverbruik | < 6W |
| Mechanische apparatuur | |
| Hoesjes | Aluminium behuizing |
| Montageopties | Wandmontage of bureaublad |
Industriële Ethernet-mediaconverterOverzicht

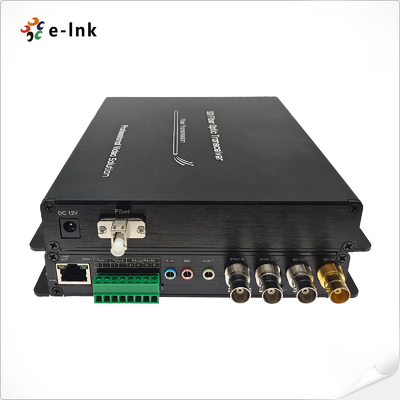

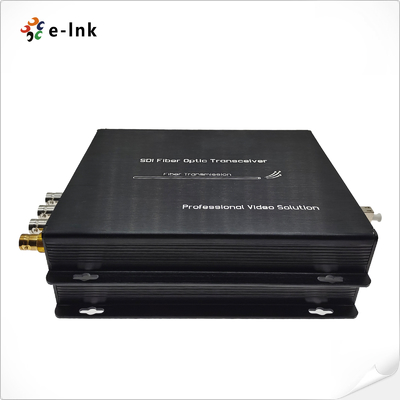

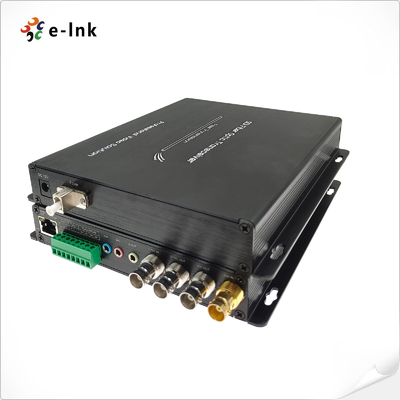

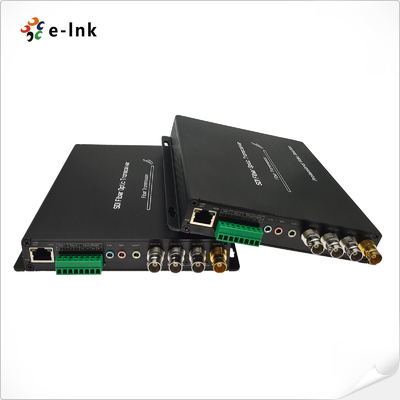

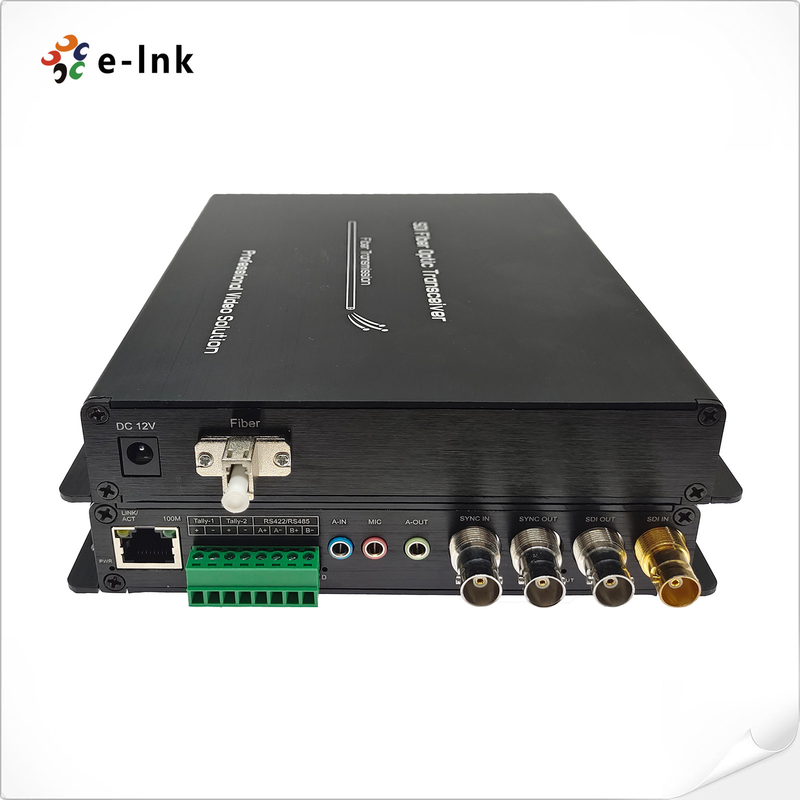

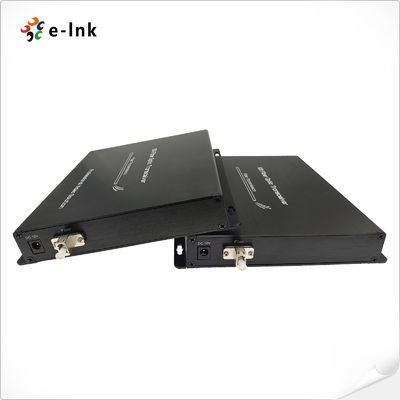

E-link LNK-3G2V2BA2D1E1T1S 3G-SDI-vezelverlenger biedt transmissie van 1Ch BIDI 3G-SDI Video, 2Ch Backward Analog Audio, 1Ch BIDI RS422, 1Ch 100M Ethernet,1Ch Backward Tally en 1Ch Backward Analog Tri-level Sync over Fiber Converter, met inbegrip van 1 zender en 1 ontvanger, gebruikt door paren over optische kabels met één modus.Deze 3G-SDI-optische vezelconverter zorgt voor hoge optische prestaties en briljante HD-videoverwerking in realtimeIP-interfaces kunnen de schaalbaarheid en compatibiliteit met alle moderne high-end netwerksystemen drastisch verhogen.
Informatie over bestellingen
| Model | Beschrijving |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync over Fiber Converter, SMF, LC, 20KM,inclusief 1 zender en 1 ontvanger, gebruikt door paren |
