Industriële L2+ 8-poorts Gigabit + 4 SFP Managed Hardened Ethernet Switch
Overzicht

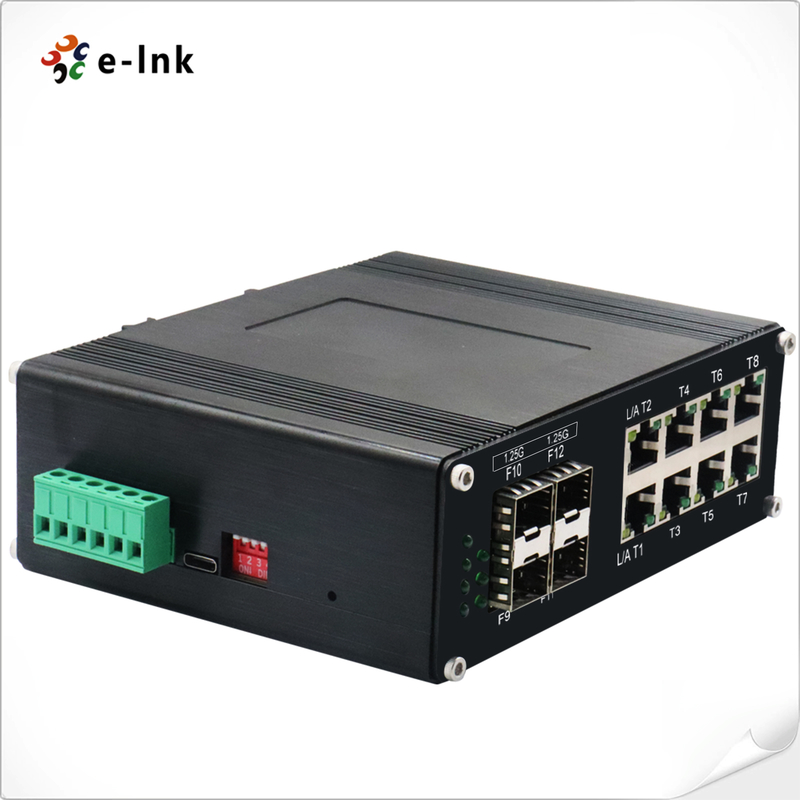

De ETH-IMC408M is een industriële L2+ managed switch met 8 Gigabit Ethernet-poorten en 4 Gigabit SFP uplink-poorten. Gebouwd met een IP40 aluminium behuizing, redundante voedingsingangen en een breed bedrijfstemperatuurbereik van -40°C tot 80°C, is hij ontworpen voor veeleisende omgevingen zoals industriële automatisering, slimme transport en bewakingsnetwerken.
Met geavanceerde VLAN-, QoS-, redundantie- en beveiligingsfuncties, plus USB-C voor vereenvoudigd beheer, zorgt deze switch voor betrouwbare, hoogwaardige netwerken in missie-kritieke toepassingen.
Kenmerken
8×10/100/1000Base-T RJ45 + 4×1000Base-X SFP-poorten
USB-C-poort voor eenvoudig beheer, geen RS232 vereist
DIP-schakelaar ondersteunt VLAN en Ring Management met één toets
110 Gbps backplane bandbreedte met 12 Mbit packet buffer
Ondersteunt Jumbo Frames tot 9K Bytes
Geavanceerde redundantie: STP/RSTP/MSTP/ERPSv2, Link Aggregation
VLAN-ondersteuning: 4K IEEE 802.1Q, QinQ, Double VLAN
QoS met 802.1p/DSCP, WRR, SP-planning
Sterke beveiliging: 802.1X, RADIUS, SSH, HTTPS, DDOS-bescherming
Ondersteunt IGMP Snooping, ACL, port mirroring, Syslog, Cloud/MQTT
Robuuste IP40 aluminium behuizing met DIN-rail installatie
Breed bedrijfstemperatuurbereik: -40°C tot 80°C, MTBF >200.000 uur
Redundante 12–48VDC voedingsingang met overbelastings- en omgekeerde polariteitsbescherming
Technische Indexen
Ethernet
Standaarden:
IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX
IEEE802.3ab 1000BASE-T
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3
|
p
|
|
QoS
|
|
IEEE802.1d Spanning Tree
|
|
Forward
|
|
& Filter ing
|
|
Snelheid:
|
|
14.880 pps (10 Mbps)148.800 pps (100 Mbps)1.488.000 pps (1000 Mbps)Packet Buffer Geheugen: 12M bits
|
Verwerkingstype:
|
|
Store-and-Forward
|
|
Backplane bandbreedte
|
|
110 Gbps
|
Max. Packet Lengte:
|
|
9K Bytes Jumbo Frame
|
Adrestabelgrootte:
|
|
8K
|
MAC-adressen
|
|
Interface
|
Connector:
|
|
8
|
x RJ45 R
|
|
S485:
|
|
1
|
Aanwezig Optische Poort:
|
|
4x 1000Base-X
|
Gegevenstype USB
|
|
-C:
|
1 x USB-C (voor beheer) RS485 Seriële Interface (Optioneel)
|
|
Fysieke interfaceIndustriële standaard 3-pins schroefklem
|
Gegevenstype 1Ch RS485 Bi-Directioneel
|
|
RS-485 signalen
|
|
Data
|
+, Data-, GND
|
|
Seriële poort lijnafstand (koper)
|
1000 meter
|
|
Baudrate
|
0 ~ 800 kbps Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Elektrisch en Mechanisch
|
Ingangsvermogen:
|
|
12
|
~
|
|
48VDC
|
,
|
|
Redundante Voeding (6-pins klemmenblok)
|
|
Stroomverbruik:
|
8W Max. Bescherming:EN55022:2010+AC: 2011, Klasse A Automatisch Resetbaar
|
|
Omgekeerde Polariteit:
|
AanwezigDI
|
|
P Schakelaar
|
|
4-cijferige DIP-schakelaar
|
functie
|
|
DIP
|
Functie
|
|
InstellingenSW 1
|
|
VLANAAN - IngeschakeldUIT - Uitgeschakeld
|
SW 2
|
Ring Management
|
AAN - Ingeschakeld
|
|
UIT - Uitgeschakeld
|
Op flow gebaseerde omleiding
|
Gereserveerd
|
AAN - Gereserveerd
|
|
UIT - Gereserveerd
|
SW 4
|
Gereserveerd
|
AAN - Gereserveerd
|
|
UIT - Gereserveerd
|
Link/Activiteit
|
Vezel
|
:
|
|
Ethernet (Per Poort):
|
Link/Activiteit
|
Vezel
|
:
|
|
Gigabit SFP-poort: F9~F12
|
|
Afmetingen (BxDxH):
|
149
|
|
x
|
114
|
|
x 50
|
mm
|
|
Gewicht:
|
0. Behuizing:Kg Behuizing:Aluminium Behuizing
|
|
Montageopties:
|
DIN-rail montageSoftware KenmerkenRedundantieprotocollen
|
|
Ondersteuning STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
Multicast Ondersteuning Ondersteuning IGMP Snooping V1/V2/V3
|
|
,
|
ondersteuning GMRP, GVMP,802.1Q
|
|
VLAN
|
|
Ondersteuning IEEE 802.1Q 4K VLAN
|
,
|
|
ondersteuning QINQ, Double VLAN,
|
TijdbeheerEN55022:2010+AC: 2011, Klasse AQOS
|
|
Op flow gebaseerde omleiding
|
Op flow gebaseerde snelheidsbeperkingEN55022:2010+AC: 2011, Klasse A8*Uitvoerwachtrijen van elke poort 802.1p/DSCP prioriteit mapping
|
|
Diff-Serv QoS, Priority Mark/Remark
|
Wachtrijplanning Algoritme (SP, WRR, SP+WRR)
|
|
ACL
|
Op poort gebaseerde ACL uitgifte
ACL gebaseerd op poort en VLAN
L2 tot L4 packet filtering, matching first 80 bytes message.
Bied ACL op basis van MAC, Bestemmings MAC-adres, IP Bron, Bestemmings IP, IP Protocol Type, TCP/UDP Poort, TCP/UDP Poortbereik en VLAN, etc
Diagnostisch Onderhoud
Ondersteuning port mirroring, Syslog, Ping
|
|
Beheerfunctie
|
Ondersteuning CLI, WEB, SNMPv1/v2/v3, Telnet server voor beheer, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
Alarmbeheer
Ondersteuning 1-weg relais alarmafvoer, RMON, TRAP
Beveiliging
|
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
Ondersteuning DHCP Snooping, Optie 82
|
|
,
|
802.1X beveiligingstoegang,
|
|
Ondersteuning gebruikershiërarchisch beheer, ACL toegangscontrolelijst,
|
Ondersteuning DDOS
|
|
,
|
op poort gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bronbescherming, Poortisolatie, ARP bericht snelheidslimiet
Geavanceerde Layer 2+ FunctiesEN55022:2010+AC: 2011, Klasse A Statische Route
Regelgevende Goedkeuringen
ISO9001, CE, RoHS, FCCEN55022:2010+AC: 2011, Klasse A EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestelinformatie
|
|
Model
|
|
Beschrijving
|
|
ETH-IMC408M
|
|
Industriële L2+ 8-poorts 10/100/1000T + 4-poorts 1000X SFP Managed Ethernet Switch
|
|
SFP Opties
|
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina
|
► SFP module dient apart te worden aangeschaft.
|
Montageopties
|
► Standaard DIN-rail beugel geïnstalleerd
|
|
Voedingsopties
|
► DIN-rail voeding. Open draad voor klemmenblok.
|
|
► Voeding dient apart te worden aangeschaft.
|

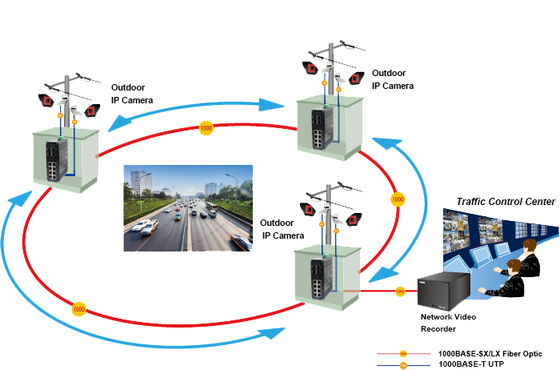

Toepassing
|
|
|
|
|
|
|
|
|
|
|
