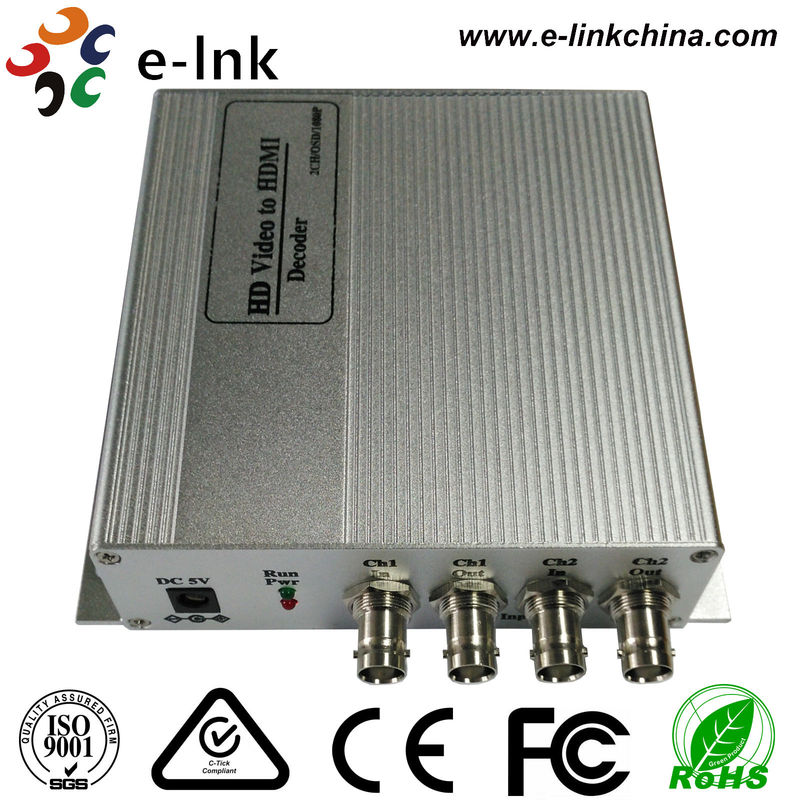

2-kanaals analoge videomultiplexer, High-Definition AHD-videoprocessor

2-kanaals AHD naar HDMI Converter Analoge Video Multiplexer

I. Overzicht

AHD is een high-definition composiet video-interface, een op coaxkabel gebaseerde high-definition video-overdrachtsstandaard, analoge modulatietechnologie om high-definition progressieve scan video te verzenden. De technische specificatie van AHD omvat twee soorten high-definition videoformaten van 1280H en 1920H (Effectieve resolutie 1280H formaat van 1280 × 720; de effectieve resolutie van 1920H formaat van 1920 × 1080), Met onafhankelijke intellectuele eigendomsrechten van de niet-gecomprimeerde video data analoge modulatietechnieken, punt-naar-punt overdracht megapixels niveau HD video via coaxkabel, implementeer zonder vertraging, laag verlies, hoge betrouwbaarheid van video-overdracht.

II. Functie Implementatie

De functies kunnen worden bereikt:

1. De distributeur HDTV-signaal, 1 minuut 2 uitgangen

2. HDTV-signalen OSD, digitale overlay, niet-fysieke overlay, geen jitter.

3. HDTV-signaaldecoder, kan het AHD-signaal decoderen, ingebouwde versterker, line-equalizer, videovermenigvuldiger en HD-videozender, herkent automatisch de resolutie van het bronsignaal, output HD HDMI 720P60HZ, 1080P60HZ signaal.

III. Productkenmerken

1. Om 2-weg AHD videosignalen gelijktijdig te verwerken

2. Het product is krachtig, gemakkelijk te gebruiken

3. Het is een high-definition signaalsplitter, het AHD-signaal kan worden doorgelust naar de volgende fase apparatuur AHD

4. Het is een high-definition signaal OSD-apparaat, kan de camerakaraktertitels, datum- en tijdinformatie over elkaar leggen

5. Het is een high-definition signaaldecoder, realiseer 720P, 1080PHDMI high-definition signaaluitvoer.

6. ondersteunt RS-232 communicatie, groene configuratiesoftware kan positie, weergave-instellingen en weergave-instellingen weergeven

III. Toepassingen

De producten worden voornamelijk gebruikt in:

1. Onafhankelijke weergave-ruimtes voor HDTV-signalen.

2. De camerafabrikanten doen presentaties testtoepassing

3. DVR-fabrikanten doen presentaties testtoepassing

4. HDTV-signaal toegang tot grootbeeldscherm.

5. AHD matrix switcher output en weergave op het splicing scherm

Toepassingsdiagram:
