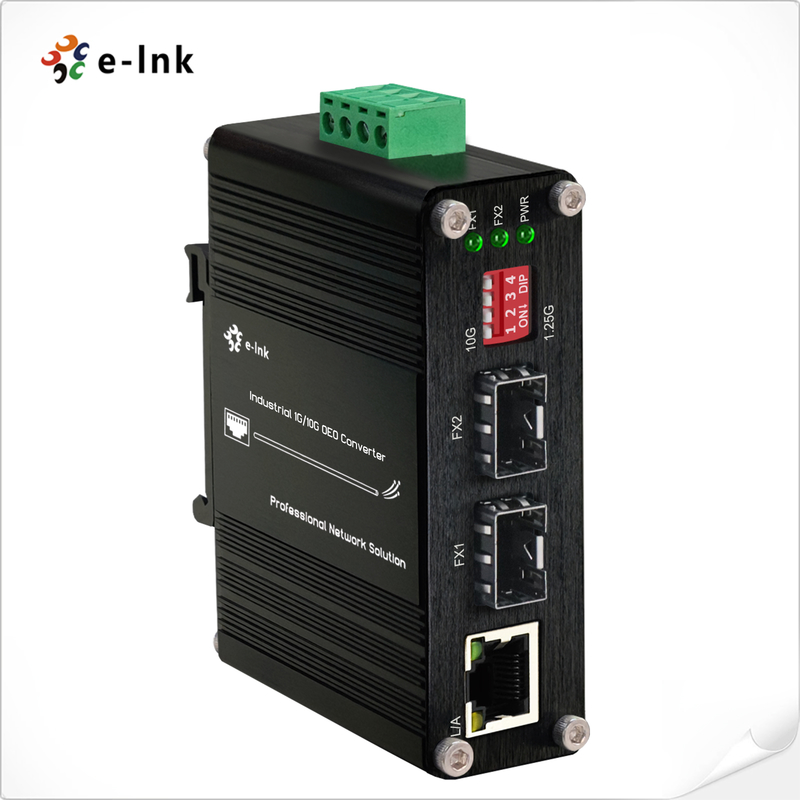

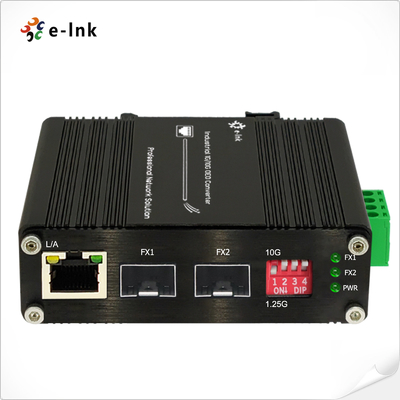

Industriële 1G/10G SFP+ naar SFP+ OEO-converter (3R-repeater) met 1G Ethernet-mediaconverterfunctie
IndustrieelOverzicht van de OEO-converter
DeETH-IMC2402-OEO-serieis eenindustriële 10G-optisch-elektrisch-optische (OEO) omvormer
De optie is ontworpen voor een robuuste uitbreiding van glasvezelnetwerken in ruwe omgevingen.
Temperaturen variërend van-40 °C tot 80 °C, deze eenheid fungeert als een hoogwaardige mediaconverter,
een repeater of een signaalregenerator voor langeafstandstransmissies vantot 120 kmDit veelzijdige apparaat ondersteunt
meerdere 10G-protocollen, met inbegrip van10G Ethernet, SDH/SONET STM-64/OC-192, en 10G Fiber Channel.
Dit maakt het ideaal voor netwerk backbones inSAN, LAN en MAN toepassingenHet ETH-IMC2402-OEO
Flexible optische golflengteconversie(1310 nm, 1550 nm, CWDM en DWDM)en aanbiedingen
allebeimediaconversie van glasvezel naar glasvezel en glasvezel naar koper (1 Gbps)Het heeft ook loopback functionaliteit
Het is ontworpen voor kritieke infrastructuur indatacenters, telecommunicatie
Ruimtes en industriële omgevingen, zorgt de ETH-IMC2402-OEO voor een stabiele gegevensoverdracht over lange afstanden
onder veeleisende omstandigheden.
Kenmerken van de industriële OEO-omzetter
►Transparante vervoermet een ultralage vertraging voor naadloze gegevensoverdracht
►3R-functie(Regeneratie, Hervorming, Her-timing) voor betrouwbare signaalversterking
►met een breedte van niet meer dan 15 mmmet full-state LED-display voor gemakkelijke installatie en monitoring
►Ondersteunt door de ITU voorgeschreven DWDM/CWDM-golflengtenmet geïntegreerde DDM-functie (Digital Diagnostics Monitoring)
►Loop-backenJumbo Frameondersteuning voor flexibele netwerkconfiguraties
►DIP-schakelaarvoor een gemakkelijke selectie tussen 1,25G en 10G glasvezeldatapercentages
►Veelzijdige werkingals 1G Ethernet Media Converter wanneer gebruikt met Ethernet
►Duurzaam IP40 aluminium behuizingvoor bescherming in industriële omgevingen
►Flexible montage mogelijkheden: DIN-Rail- of wandmontageinstallatie
►Werktemperatuurbereik: -40°C tot 80°C (-40°F tot 176°F) voor gebruik in extreme omstandigheden
IndustrieelOEO-omzetterTechnische indexen
|
Prestatiegegevens
|
Technische indexen
|
|
Functie van de apparatuur
|
3R-herhaler
|
|
Transmissie snelheid
|
10G: 8,5Gb/s-11,7Gb/s
|
|
Protocolen
|
8.5G glasvezelkanaal
SONET OC-192, SDH STM-64 (9,95 Gbps)
10G WAN (10Gbps)
10G LAN (10,31Gbps)
OTN OTU-2 (G.709) (10,70 Gbps)
10G LAN met 255/237 FEC-codering (11,09 Gbps)
10G glasvezelkanaal (11,32 Gbps)
10G POS
|
|
Interface type
|
SFP+ tot SFP+
|
|
Transmissieafstand
|
SFP+-module: maximaal 80 km
|
|
Maximaal pakket
Uitwisselingspercentage
|
14,880,950/S
|
|
Werktemperatuur
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Bergingstemperatuur
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Ethernet Media Converter specificaties
|
|
STandaards
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Full-duplex stroomregeling
|
|
Werkstand
|
10/100/1000BASE-T tot 1000BASE-SX/LX
|
|
Porttype
|
SFP totRJ45
|
|
Netwerkkabels
|
Twented-paar
10BASE-T: 2-paar UTP Cat. 3,4,5, tot 100 m
100BASE-TX: 2-paar UTP Cat. 5, maximaal 100m
1000BASE-T: 4-paar STP Cat 5 tot 100 m
Kabels met glasvezel
1000BASE-SX:
50/125μm of 62,5/125μm multi-mode glasvezelkabel, tot 220/550m/2km.
1000BASE-LX:
9/125μm enkelmoduskabel, voor lange afstand van 10/20/40/80/120 km (afhankelijk van SFP-module)
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen
|
12~48VDC, Redundant vermogen (6-pin terminal blok)
|
|
Energieverbruik
|
8W Max
|
|
Bescherming
|
|
Overbelasting van de energie-invoer
|
Automatisch opnieuw instellen
|
|
Omgekeerde polariteit
|
Huidig
|
|
DIP Schakelaar
|
|
DIP-schakelaar met 4 cijfersfunctieVerband
|
DIP
|
Functie
|
Instellingen
|
|
SW 1
|
1.25G/10G
|
ON - 1,25 tot 8,5 G
|
OFF - 10.3G of 14.025G
|
|
SW 2
|
Voorbehouden
|
ON - voorbehouden
|
Af - Voorbehouden
|
|
SW 3
|
Voorbehouden
|
ON - voorbehouden
|
Af - Voorbehouden
|
|
SW 4
|
Voorbehouden
|
ON - voorbehouden
|
Af - Voorbehouden
|
|
LED-indicatoren:
|
|
PWR
|
Standaard van het vermogen
|
|
FX1
|
SFP-poort-1
|
|
FX2
|
SFP-poort- Twee.
|
|
L/A
|
TP LINK/ACT
|
|
Afmetingen (WxDxH)
|
95 x 70 x 30 mm
|
|
Gewicht
|
0.25Kilo's
|
|
Hoesjes
|
Aluminium Geval
|
|
Montageopties:
|
DIN-Rail-bevestiging
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (opleving)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informatie over de bestelling van industriële OEO-converters
|
Model
|
Beschrijving
|
|
ETH-IMC2402-OEO
|
Industrial 1G/10G SFP+ naar SFP+ OEO Converter (3R Repeater) met 1G Ethernet-mediaconverterfunctie
|
|
SFP-opties
|
Selecteer uw SFP op onze SFP-opties
|
|
De SFP-module moet apart worden aangeschaft.
|
|
Montageopties
|
️ Installatie van standaard DIN-Rail-beugel
|
|
Stroomopties
|
- DIN-Rail stroomtoevoer.
|
|
De stroomvoorziening dient apart te worden aangeschaft.
|
Toepassing van de industriële OEO-omzetter
Toepassing 1 ((1G/10G OEO Converter):
Toepassing 2 (functie als mediaconverter van vezels naar koper):
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbijproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In de eerste plaats is het de bedoeling dat de Commissie in het kader van haar werkzaamheden met betrekking tot de
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
