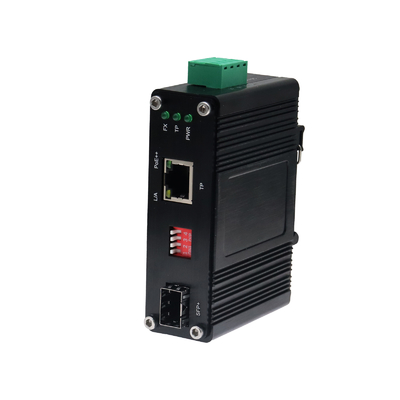

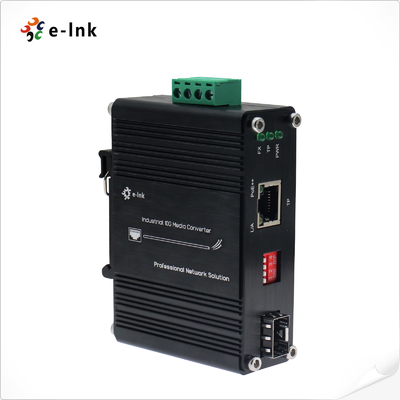

Mini Industrial 10G/5G/2.5G/1G/100M802.3attot 10GBASE-X SFP+ Media Converter
Mini Industria Media Converter Overzicht
DeLNK-IMC10GP30-SFP+is een robuusteindustriële 10G-mediaconvertermet802.3at PoE-ondersteuning,
Het is ontworpen voor een betrouwbare niet-blokkerende draadsnelheid in ruwe omgevingen.
bruggen koper- en glasvezelnetwerken, bestaande uit éénMulti-Gigabit (100M/1G/2.5G/5G/10G) RJ45-poort
en één10G SFP+ glasvezelslot, waardoor uiteindelijke flexibiliteit voor10 Gigabit Ethernet-verlenging.
Gehuisvest in een compacte, IP40-gegradeerde robuuste metalen behuizing, is het gebouwd om te weerstaan aan veeleisende klimaat
omstandigheden met een werktemperatuurbereik van-40 °C tot 80 °CVoor kritieke toepassingen,
het bevat een redundant stroominvoerstelsel om maximale uptime en netwerkresiliëntie te garanderen.
Deze converter is de ideale oplossing voor het uitbreiden van high-bandwidth, power-over-ethernet verbindingen
In de sectoren industriële automatisering, vervoer en buitentoepassingen.
Mini-industriële media converter functies
►100M/1G/2.5G/5G/10GBASE-T RJ45-interfacemet automatische MDI/MDI-X
►10GBASE-X SFP+-slotvoor flexibele glasvezelverbinding
►IEEE 802.3af/at PoE-conformvoor power-over-Ethernet-toepassingen
►OndersteuningAutoverhandelingen:
►100 Mbps / 1 Gbps (half en volledig duplex)
►2.5Gbps / 5Gbps / 10Gbps (full duplex)
►Alomvattende LED-indicatorenvoor real-time netwerkdiagnostiek
►48 ~ 57VDC eindblokstroominvoer
►Flexible installatie metDIN-Rail- en wandsteun
►Robuust, industrieel ontwerp, werktemperatuur:-40°C tot 75°C (-40°F tot 167°F)
Technische indexen van mini-industriële mediaconverters
|
Ethernet
|
|
PoE-norm
|
IEEE802.3af/at
|
|
Voorwaarts&Filtering Het tarief:
|
100 Mbps
|
|
1000 Mbps
|
|
2.5Gbps
|
|
5 Gbps
|
|
10 Gbps
|
|
Netwerkkabels:
|
10G/5G/2.5G/1G/100M BASE-T:
10G Cat 6A/7
5G Cat 6/6A/7
1G/2.5G Cat 5e/6/6A/7
100M Cat 5/5e/6/6A/7
UTP-kabel van categorie 5/5e/6/6A/7 (maximaal 100 meter)
EIA/TIA-568 100-ohm STP (100 meter, max.)
10GBASE-LR/SR/BX:
Multi-mode glasvezelkabel van 50/125 μm of 62,5/125 μm, tot 300 m
9/125 μm enkelmodus glasvezelkabel, tot 80 km
|
|
Verwerkingstype:
|
Verzamel- en doorsturen
|
|
van textiel:
|
20 Gbps
|
|
Jumbo Frame:
|
16K
|
|
Adrestabel:
|
9K-invoeringen, automatisch bronadres leren en ouder worden
|
|
Interface
|
|
Sluiting:
|
1 x RJ45
|
|
Optische poort:
|
1 x SFP+
|
|
OmgevingN.l.
|
|
Werktemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opbergtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen:
|
48 tot 57VDC, Overbodig vermogen (4-pin terminal blok)
|
|
Energieverbruik:
|
35W Max
|
|
Bescherming:
|
|
Stroominvoer overbelasting:
|
Automatisch opnieuw instellen
|
|
Omgekeerde polariteit:
|
Huidig
|
|
DIP Schakelaar
|
|
DIP-schakelaar met 4 cijfersfunctieVerband
|
DIP
|
Functie
|
Instellingen
|
|
SW 1
|
Voorbehouden
|
ON - voorbehouden
|
OFF - voorbehouden
|
|
SW 2
|
Voorbehouden
|
ON - voorbehouden
|
OFF - voorbehouden
|
|
SW 3
|
Voorbehouden
|
ON - voorbehouden
|
OFF - voorbehouden
|
|
SW 4
|
Voorbehouden
|
ON - voorbehouden
|
OFF - voorbehouden
|
|
- Nee, niet echt.de: De functie van de DIP-switch kan worden aangepast op basis van de eisen van de klant.
|
|
Afmetingen (WxDxH):
|
95 x70 x30 mm
|
|
Gewicht:
|
0.25Kilo's
|
|
Hoesje:
|
Aluminium Geval
|
|
Montageopties:
|
DIN-rail/wandmontage
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (opleving)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informatie voor het bestellen van een mini-industriële mediaconverter
|
Model
|
Beschrijving
|
|
LNK-IMC10GP30-SFP+
|
Mini Industriële 10G/5G/2.5G/1G/100M802.3at tot 10GBASE-X SFP+ Media Converter
|
|
SFP-opties
|
¢ SFP+ Selecteer uw SFP+ op ons SFP+ Opties pagina (SFP voor de industrie).
|
|
¢ SFP+ de module moet afzonderlijk worden aangeschaft.
|
|
Montageopties
|
️ De standaard DIN-Rail-beugel is geïnstalleerd; de wandbeugel is inbegrepen.
|
|
Stroomopties
|
De stroomvoorziening dient apart te worden aangeschaft.
|
Mini Industrial Media Converter-toepassing
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbijproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In de eerste plaats is het de bedoeling dat de Commissie in het kader van haar werkzaamheden met betrekking tot de
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
