4 kanalen videomultiplexer voor 1 coaxialkabel
4 kanalen videomultiplexer voor 1 coaxialkabelOverzicht

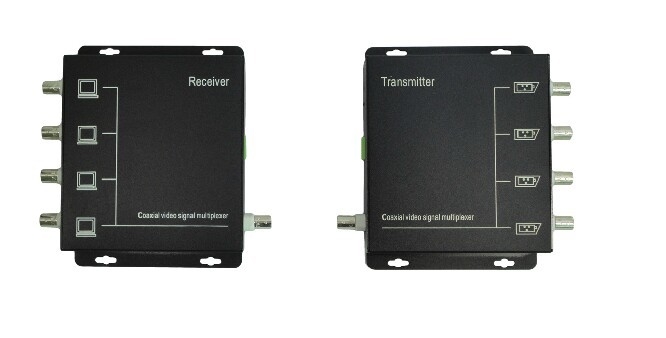

DeE-link LNK-MV-serie Video MultiplexerHet is een efficiënte en kosteneffectieve oplossing voor moderne
Dit innovatieve systeem combineert een zender en een ontvanger om vier kanalen te koppelen.
van video-signalen van camera's samen metRS485-gegevens voor omgekeerde bediening, die tegelijkertijd worden verzonden
Het elimineren van de noodzaak van afzonderlijke datakabels vermindert de installatie aanzienlijk.
Deze multiplexer is ontworpen voor lange afstand, stabiele transmissie,
Zorg voor hoogwaardige video en betrouwbare PTZ-controle voor uw CCTV-installatie.
4 kanalen videomultiplexer voor 1 coaxialkabelKenmerken
►OndersteuningVierkanaals video-signaaltransmissievoor camera's met een enkele coaxkabel
►Compact ontwerp, ideaal voor projecten met beperkte installatieruimte
►Mogelijkhedentransmissie over lange afstanden tot 500 m
►GebruiktFrequency Division Multiplexing (FDM)voor realtime-transmissie van video en gegevens methoge-definitie, nulvertraging beelden
►Vereist alleenéén coaxialkabel, waardoor de noodzaak van extra bekabeling wordt weggenomen en de infrastructuurkosten worden verlaagd door:25-30%
►Verzekertvideoprestaties van hoge kwaliteitmet sterkeanti-interferentievermogen
►Eenvoudige installatiemet standaard BNC-harnasverbinding
4 kanalen videomultiplexer voor 1 coaxialkabelTechnische indexen
|
Transmitter
|
|
|
VIDEO 1
|
VIDEO 2
|
VIDEO 3
|
VIDEO 4
|
VIDEO5
|
VIDEO6
|
|
Centrale frequentie
|
|
46 MHz
|
38 MHz
|
30 MHz
|
30 MHz
|
30 MHz
|
|
Signal-uitgangsintensiteit
|
105 dB
|
105 dB
|
103 dB
|
102 dB
|
102 dB
|
102 dB
|
|
Video-invoerimpedantie
|
75 Ohm. (onbalans)
|
|
Video-invoeramplitude
|
0.8-1.5 VPP
|
|
Video compatibel formaat
|
PAL, NTSC
|
|
Video-interface
|
BNC
|
|
2-62-2-
|
8 MHz
|
|
Stroomvoorziening
|
DC12V/1A
|
|
Ontvanger
|
|
Signal-uitgangsamplitude
|
0.9-1.1VPP
|
|
Uitgangspolariteit
|
Positief
|
|
Uitgangsimpedantie
|
75 (ongebalanceerd)
|
|
Video-interface
|
BNC
|
|
Stroomvoorziening
|
DC12V/1A
|
|
RS485 Uitgangsparameter ((Switch met VIDEO 1)
|
|
Hoeveelheid ondersteunde knooppunten
|
10
|
|
Baud-tarief
|
300-57600bps
|
|
 Interface
|
Dubbel terminalblok
|
|
Afmeting
|
158*124*39 mm
|
4 kanalen videomultiplexer voor 1 coaxialkabelInformatie over bestellingen
|
LNK-MV201
|
Verzender en ontvanger voor camera's van 2-Ch-videoconverter met één coaxialkabel
|
|
LNK-MV401
|
Verzender en ontvanger voor camera's met 4-Ch-videoconverter via één coaxkabel
|
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbijproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In de eerste plaats is het de bedoeling dat de Commissie in het kader van haar werkzaamheden met betrekking tot de
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
