DIN-RailIndustriële 10/100Base-TX Ethernetover Coax Extender
Industrial Ethernet over Coax Extender Overzicht

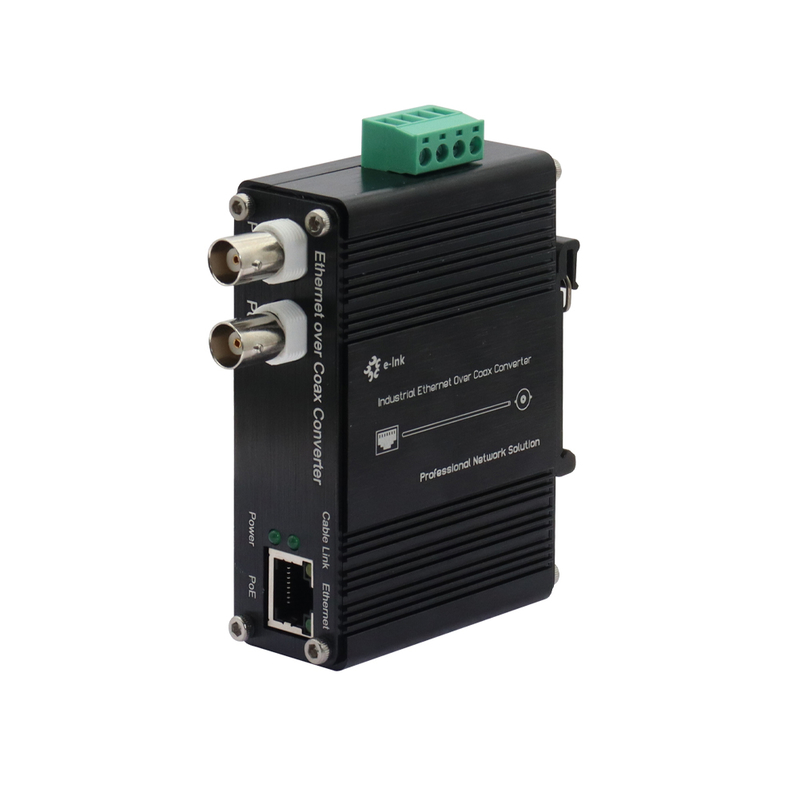

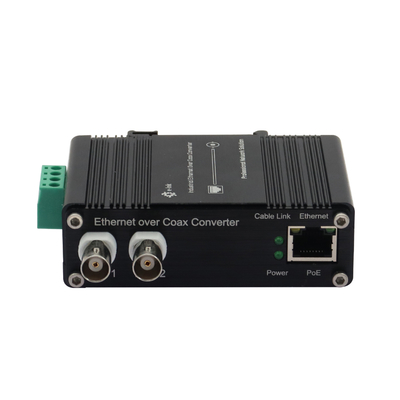

DeLNK-DEC110-serie DIN-Rail Ethernet over Coaxial Converteris een hoogwaardig industrieel
Dit apparaat is ontworpen om uw netwerk moeiteloos uit te breiden.
om zowel Ethernet-gegevens als aanzienlijk vermogen over opmerkelijke afstanden vantot 1200 meter
Het heeft een robuuste2-poort BNC-ontwerp, kan het tegelijkertijd stroom
en twee onafhankelijke taklijnen verbinden met een totaal vermogen van 100 W (50 W per poort),
ondersteuning voor toepassingen met een hoge bandbreedte tot 100 Mbps.
Deze omvormer is ontworpen voor mission-critical omgevingen en biedt uitstekende bliksembescherming
enanti-interferentie mogelijkhedenHet is optioneel en is beschikbaar voor gebruik in de lucht, in de lucht en in de lucht.
industriële intelligentieautomatische monitoringsmoduleHet biedt een ongeëvenaard zelfherstellend netwerk.
Deze geavanceerde functie scant continu elk circuit op link-excepties.
en automatisch herstelprocedures initieert om gegevensverlies en uitval van het netwerk te voorkomen.
Dit garandeert een nooit-crash, altijd veilige verbinding, waardoor de LNK-DEC110 serie
de ideale, betrouwbare oplossing voorprofessionele CCTV-bewakingssystemenen veeleisende remote
netwerkuitbreidingsprojecten.
Industrial Ethernet over Coax Extender functies
►Ondersteuning10/100 Mbps Full Duplex Ethernet-transmissietot en met1200 m (zonder PoE)of300 m (met PoE)
►Compatibel metCoaxkabel (optimaal), 586B, CAT5e/6transmissie-media
►Breed inslagspanningsbereik:DC 18V48V(PoE vereistDC 48V)
►Gelijktijdige steun voorVermogen over coax (PoC)enPower over Ethernet (PoE)
►DualBNC-interfaceontwerp, ondersteunen tot en met7 vertakkingslijnen
►Plug & Play-operatie, met behulp van bestaande netwerkinfrastructuur voor eenvoudige installatie
►Voldoen aanIEEE 802.3 10/100Base-TX Ethernet protocol
►Voorzien van:128-bits AES-coderingenPoE+-energietechnologievoor veilige, betrouwbare transmissie
►Ingebouwdtijdelijke bescherming, metindustriële werktemperatuur
►Verbeterde betrouwbaarheid metBlikbescherming, overspanningsbescherming en sterke interferentiebeperking
Industriële Ethernet over Coax Extender Technische indexen
|
Ethernet
|
|
Normen
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power Over Ethernet
|
|
Kabels
|
10Base-T: categorie 3,4,5, of hoger
|
|
|
100Base-TX: Cat5 of hoger
|
|
Maximale afstand
|
Cat5UTP tot 100 m
|
|
Verbinding
|
1 x RJ45
|
|
Coaxieel
|
|
Kabels
|
Coaxkabel (75 ohm)
|
|
Verbinding
|
1 BNC (vrouw)
|
|
Afstand
|
Tot 1200 m (zonder PoE), 300 m (met PoE)
|
|
Gegevenspercentage
|
|
Downlink (TX naar RX)
|
90 Mbps (max.)
|
|
Uplink (RX naar TX)
|
90 Mbps (max.)
|
|
Technologie
|
Vervaardiging van elektrische apparatuur
|
|
Bescherming
|
|
Omgekeerde polariteit
|
Huidig
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen
|
DC18V~48V (PoE: DC48V)
|
|
Energieverbruik
|
8W Max. (PoC niet in gebruik)
|
|
60W max. (Poc in gebruik)
|
|
LED-indicatoren
|
|
Kracht (Macht)
|
RED (Aanschakelen: blijven verlichten; uitschakelen: uitschakelen)
|
|
Coax (Kabelverbinding)
|
GROEN (flicker: signaaloverdracht)
|
|
Ethernet
|
SPD, LINK/ACT, PoE ((zender))
|
|
PoE
|
|
Standaard
|
IEEE802.3af/ bij
|
|
Modus
|
B-modus
|
|
Haven
|
RJ45
|
|
Max. vermogen per poort
|
25.5W max. bij RX (aangedreven apparaat)
|
|
30W Max.at TX (Power Souring Equipment)
|
|
Modus
|
Positief ((VCC+): RJ45 Pin 4,5
|
|
Negatief (VCC-): RJ45 Pin 7,8
|
|
Afmetingen (W x D x H)
|
95 ×67 × 30 mm
|
|
Gewicht
|
0.5kg
|
|
Hoesjes
|
Aluminium koffer
|
|
Milieu
|
|
Operatietemperatuur
|
-10 °C tot 60 °C (14 °F tot 140 °F)
|
|
Bergingstemperatuur
|
-40 °C tot 85 °C (-40 °F tot 185 °F)
|
|
Relatieve luchtvochtigheid
|
5% tot 90% niet-condenserend
|
|
MTBF
|
> 100 000 uur
|
|
Reglementaire goedkeuringen
|
ISO9001
FCC deel 15 klasse A
EN55022 klasse A
Overspanningsbescherming
RJ45: 1KV
BNC: 2KV
Vermogen: 500V
|
Informatie voor het bestellen van industriële Ethernet over coax-extender
|
Model
|
Beschrijving
|
|
LNK-DEC110-T./R
|
DIN-Rail EoC Converter,1200 m transmissieafstand,met inbegrip vanTransmitter
enOntvanger,- Nee.t inclusief adapter voor stroomtoevoer
|
|
LNK-DEC110P-T/R
|
DIN-Rail EoC Converter met PoE+,300 m transmissieafstand,met inbegrip van
Transmitter enOntvanger,- Nee.t inclusief adapter voor stroomtoevoer
|
Industrial Ethernet over Coax Extender Application
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbijproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In de eerste plaats is het de bedoeling dat de Commissie in het kader van haar werkzaamheden met betrekking tot de
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
