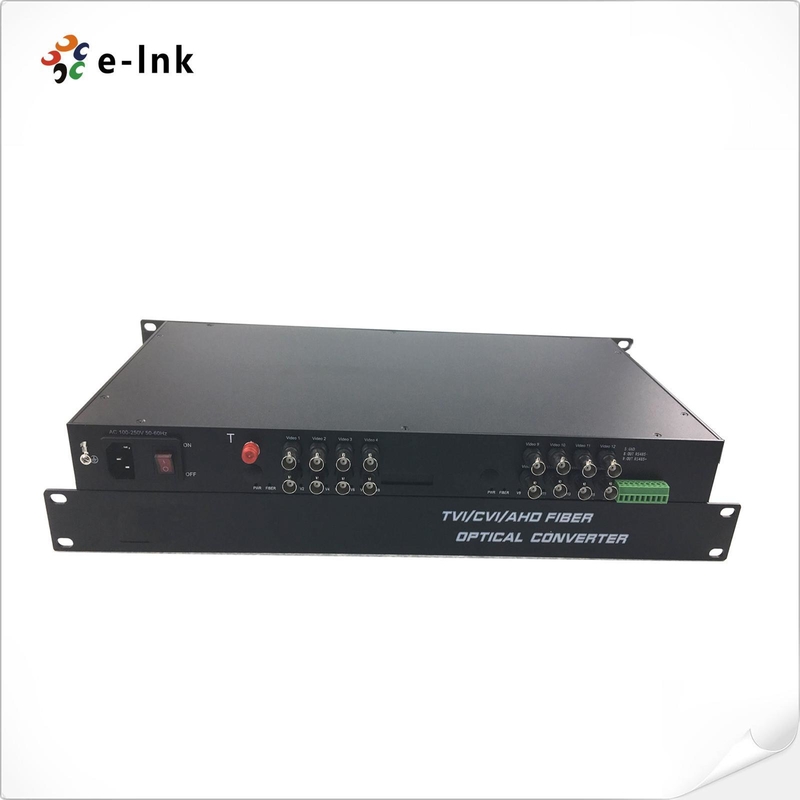

16Ch 5MP HD-Video 4-in-1 Video Fiber Converter
HD-Video Fiber Converter Overzicht
De E-Link 16-kanaals 4-in-1 Video Fiber Converterloopt voorop in high-density video
transmissietechnologie. Dit geavanceerde systeem zet AHD, HD-CVI, HD-TVI of CVBS analoge
signalen om in optische signalen, waardoor uitzonderlijke langeafstandstransmissie mogelijk is van tot 120 km over
een enkele vezel. Met behulp van ongecomprimeerde HD-videotechnologie kan het zestien kanalen video
gelijktijdig verzenden en ondersteunt het resoluties tot 5MP. Het volledig plug-and-play ontwerp elimineert
de noodzaak voor elektronische of optische aanpassingen, en het beschikt over uitgebreide LED-statusbewaking
voor alle kanalen. Met zowel standalone als rack-mount installatie-opties is deze enterprise-grade oplossing
ideaal voor grootschalige bewakingssystemen, uitzendfaciliteiten en beveiligingstoepassingen die
aanzienlijke videokanaalcapaciteit vereisen.
HD-Video Fiber Converter Kenmerken
-
Niet-compressiecodering: Behoudt de originele videokwaliteit zonder verlies.
-
Automatische videodetectie: Herkent automatisch verschillende invoervideoformaten.
-
Multi-signaal over vezel: Ondersteunt gelijktijdige transmissie van AHD, HDCVI, HD-TVI of CVBS videosignalen met PTZ-besturingsdata (RS485) over een enkele glasvezelkabel.
-
Brede camera compatibiliteit: Werkt met 5MP, 4MP, 3MP, 1080P en 720P camera's.
-
LED-indicatoren: Bieden duidelijke statusbewaking van functionele modi.
-
Industriële betrouwbaarheid: Ontworpen voor stabiele werking in veeleisende omgevingen.
-
Plug-and-Play installatie: Eenvoudige installatie zonder configuratie vereist.
-
Breed bedrijfstemperatuurbereik: Betrouwbare prestaties van –15°C tot +65°C.
HD-Video Fiber Converter Technische Indexen
|
Optische vezel
|
|
Golflengte
|
WDM:1310nm/1550nm
|
|
Uitgangsvermogen
|
-8~3dBm
|
|
Optische vezel
|
50/125u multimode,62.5/125u multimode,9/125u single mode
|
|
Rx gevoeligheid
|
-26dBm
|
|
Optische connector
|
FC (standaard), ST of SC (optioneel)
|
|
Transmissieafstand
|
0~550M (MM) / 0~80KM (SM) (Standaard afstand is 20Km)
|
|
Video
|
|
Aantal kanalen
|
16
|
|
Invoer/uitvoer impedantie
|
75 Ohm (onevenwichtig)
|
|
Standaard video invoer/uitvoer spanning
|
1.0Vp-p
|
|
Videobandbreedte
|
50MHz
|
|
Sampling bandbreedte
|
8bit
|
|
Sampling frequentie
|
108MHz
|
|
Signaal-ruisverhouding
|
>67dB
|
|
Stijg- en daaltijd
|
<0.8ns
|
|
Intrinsieke jitter van optisch signaal
|
<0.2 UI
|
|
Differentieel versterking
|
< ±1.5%
|
|
Differentiele fase
|
< ±1°
|
|
Connector
|
BNC
|
|
Ondersteunende video
|
5MP 4MP 3MP 1080P 720P Camera
|
|
PTZ Data
|
|
Protocol
|
Standaard: RS485 (RS232/RS422 Optioneel)
|
|
Aantal kanalen
|
1
|
|
Connector
|
3pins Terminal Blocks
|
|
Datasnelheid
|
0-200Kbps
|
|
Richtingen
|
Standaard: Simplex van Rx naar Tx (BIDI duplex optioneel)
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-15°C tot 65°C (5°F tot 149°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 100.000 uur
|
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
DC5V 2A
|
|
Stroomverbruik:
|
≤6W
|
|
LED Indicatoren:
|
|
Vezel
|
Vezel Status
|
|
Video
|
LED1, LED2, LED3, LED4
|
|
Data
|
Datastatus
|
|
PWR
|
Stroomstatus
|
|
Afmetingen (BxDxH):
|
19” 1U chassis
482 x 220 x 44 mm
|
|
Gewicht:
|
7Kg
|
|
Behuizing:
|
Metalen behuizing
|
|
Montage opties:
|
Wandmontage/Rack-mount
|
|
Regelgevende goedkeuringen
|
|
ISO9001
|
|
CE, RoHS en FCC
|
HD-Video Fiber Converter Bestelinformatie
|
Model
|
Details
|
|
LNK-5MP-16V-20
|
16-Ch HD-AHD/CVI/TVI/CVBS video (5MP 4MP 3MP 1080P 720P Camera), 20km, single mode single fiber, FC, inclusief 1 zender & 1 ontvanger, gebruikt per paar
|
|
LNK-5MP-16V-20R
|
16-Ch HD-AHD/CVI/TVI/CVBS video (5MP 4MP 3MP 1080P 720P Camera ) + 1-Ch Backward Data RS485 (voor PTZ Camera's), 20km, single mode single fiber, FC, inclusief 1 zender & 1 ontvanger, gebruikt per paar
|
HD-Video Fiber Converter Toepassing
After-Sales en Garantiebeleid
Het bestaat uit online klantenservice en telefonische klantenservice, die productconsultatie,
ondersteuning op afstand, onderhouds- en acceptatieservices biedt.
Servicebeleid: Drie maanden vervanging en drie jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een reeks producten, na het testen van de productfout
door technici en door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, kan de koper direct
naar het verkooppunt gaan om hetzelfde type producten te vervangen. Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het originele monster geretourneerd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet binnen de reikwijdte van vervanging en gratis onderhoud]
1. Schade veroorzaakt door bediening en onderhoud die niet in overeenstemming zijn met de instructies in de producthandleiding.
2. Schade veroorzaakt door menselijke factoren, zoals ongeschikte spanningsinvoer, waterinname en breuk.
3. Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3. Ongeoorloofde wijziging van de inherente instellingen of reparatie zonder toestemming van het bedrijf.
4. Producten die buiten de reikwijdte van gratis onderhoud vallen.
5. Schade veroorzaakt door transport, laden en lossen tijdens reparaties die door klanten worden verzonden.
6. De productbarcode of het model op de productgarantiekaart komt niet overeen met het product zelf.
7. Fouten of schade veroorzaakt door andere niet-productproblemen zoals ontwerp, technologie, fabricage en kwaliteit.
