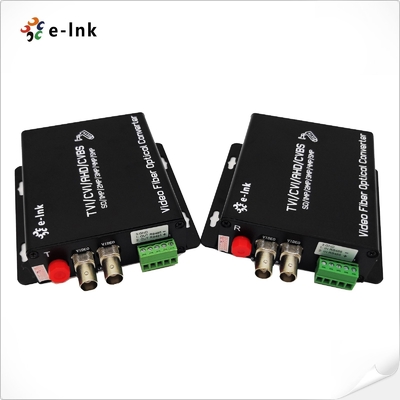

2Ch 5MP HD-Video 4-in-1 Video Fiber Converter
HD-Video Fiber Converter Overzicht
DeE-Link 2-kanaals 4-in-1 Video Fiber Converter kan naadloos AHD, HD-CVI, HD-TVI
of CVBS analoge signalen omzetten in optische signalen voor transmissie over lange afstanden van tot 120 km
via een enkele vezel. Met behulp van ongecomprimeerde HD-video en high-speed digitale optische technologie,
kan het twee videokanalen tegelijkertijd verzenden en tegelijkertijd resoluties tot 5MP ondersteunen.
Deze plug-and-play oplossing vereist geen elektronische of optische aanpassingen en beschikt over LED-status
indicatoren voor real-time monitoring. Met flexibele standalone of rack-mount installatie-opties,
is het de ideale high-performance oplossing voor het uitbreiden van high-definition bewakingsvideo in beveiliging,
industriële en omroep toepassingen.
HD-Video Fiber Converter Kenmerken
- Verliesvrije Transmissie: Niet-compressie coderingstechnologie behoudt de originele videokwaliteit.
- Automatische Video Formaat Detectie: Herkent automatisch video-ingangsformaten.
- Multi-Signaal over Fiber: Ondersteunt gelijktijdige transmissie van AHD, HDCVI, HD-TVI, of CVBS videosignalen met PTZ-besturingsdata (RS485) via een enkele glasvezelkabel.
- Brede Camera Compatibiliteit: Compatibel met 5MP, 4MP, 3MP, 1080P en 720P camera's.
- LED Status Indicatoren: Bieden duidelijke functionele modus monitoring.
- Industriële-Kwaliteit Design: Zorgt voor stabiele werking in zware omgevingen.
- Eenvoudige Installatie: Plug-and-play ontwerp voor snelle installatie.
- Uitgebreid Temperatuurbereik: Werkt betrouwbaar van -15ºC tot +65ºC.
HD-Video Fiber Converter Technische Indexen
|
Optische Vezel
|
|
Golflengte
|
WDM:1310nm/1550nm
|
|
Uitgangsvermogen
|
-8~3dBm
|
|
Optische vezel
|
50/125u multimode,62.5/125u multimode,9/125u single mode
|
|
Rx gevoeligheid
|
-26dBm
|
|
Optische connector
|
FC (standaard), ST of SC (optioneel)
|
|
Transmissie Afstand
|
0~550M (MM) / 0~80KM (SM) (Standaard afstand is 20Km)
|
|
Video
|
|
Aantal Kanalen
|
2
|
|
Input/output impedantie
|
75 Ohm (onevenwichtig)
|
|
Standaard video input/output spanning
|
1.0Vp-p
|
|
Video Bandbreedte
|
50MHz
|
|
Sampling Bandbreedte
|
8bit
|
|
Sampling Frequentie
|
108MHz
|
|
Signaal-ruisverhouding
|
>67dB
|
|
Stijg- en daaltijd
|
<0.8ns
|
|
Optische Signaal Intrinsieke Jitter
|
<0.2 UI
|
|
Differentieel Gain
|
< ±1.5%
|
|
Differentieel Fase
|
< ±1°
|
|
Connector
|
BNC
|
|
Ondersteunde video
|
5MP 4MP 3MP 1080P 720P Camera
|
|
PTZ Data
|
|
Protocol
|
Standaard: RS485 (RS232/RS422 Optioneel)
|
|
Aantal kanalen
|
1
|
|
Connector
|
3pins Terminal Blocks
|
|
Datasnelheid
|
0-200Kbps
|
|
Richtingen
|
Standaard: Simplex van Rx naar Tx (BIDI duplex optioneel)
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-15°C tot 65°C (5°F tot 149°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 100.000 uur
|
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
DC5V 2A
|
|
Stroomverbruik:
|
≤6W
|
|
LED Indicatoren:
|
|
Vezel
|
Vezel Status
|
|
Video
|
LED
|
|
Data
|
Datastatus
|
|
PWR
|
Stroomstatus
|
|
Afmetingen (BxDxH):
|
167 x 172 x 28 mm
|
|
Gewicht:
|
1.5Kg
|
|
Behuizing:
|
Metalen Behuizing
|
|
Montage Opties:
|
Wandmontage/Rack-montage
|
|
Regelgevende Goedkeuringen
|
|
ISO9001
|
|
CE, RoHS en FCC
|
HD-Video Fiber Converter Bestelinformatie
|
Model
|
Details
|
|
LNK-5MP-2V-20
|
2-Ch HD-AHD/CVI/TVI/CVBS video (5MP 4MP 3MP 1080P 720P Camera), 20km, single mode single fiber, FC, inclusief 1 zender & 1 ontvanger, gebruikt per paar
|
|
LNK-5MP-2V-20R
|
2-Ch HD-AHD/CVI/TVI/CVBS video (5MP 4MP 3MP 1080P 720P Camera ) + 1-Ch Backward Data RS485 (voor PTZ Camera's), 20km, single mode single fiber, FC, inclusief 1 zender & 1 ontvanger, gebruikt per paar
|
HD-Video Fiber Converter Toepassing
After-Sales en Garantiebeleid
Het bestaat uit online klantenservice en telefonische klantenservice, die productconsultatie,
ondersteuning op afstand, onderhouds- en acceptatieservices biedt.
Servicebeleid: Drie maanden vervanging en drie jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een reeks producten, na het testen van het productfalen
door technici en door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, kan de koper direct
naar het verkooppunt gaan om dezelfde soort producten te vervangen. Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het originele monster geretourneerd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, is de gratis garantieperiode van ons bedrijf 1 jaar.
[De volgende omstandigheden vallen niet binnen de reikwijdte van vervanging en gratis onderhoud]
1. Schade veroorzaakt door bediening en onderhoud die niet in overeenstemming zijn met de instructies in de producthandleiding.
2. Schade veroorzaakt door menselijke factoren, zoals ongeschikte spanningsingang, waterinname en breuk.
3. Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3. Ongeoorloofde wijziging van de inherente instellingen of reparatie zonder toestemming van het bedrijf.
4. Producten die buiten de reikwijdte van gratis onderhoud vallen.
5. Schade veroorzaakt door transport, laden en lossen tijdens reparaties die door klanten worden verzonden.
6. De productbarcode of het model op de productgarantiekaart komt niet overeen met het product zelf.
7. Fouten of schade veroorzaakt door andere niet-productproblemen zoals ontwerp, technologie, fabricage en kwaliteit.
