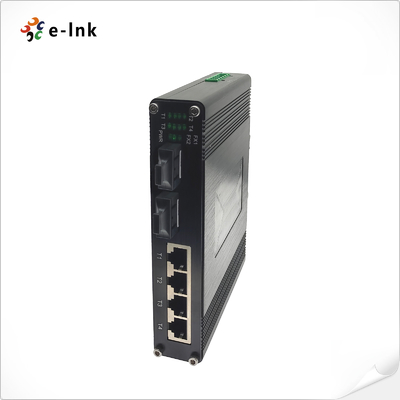

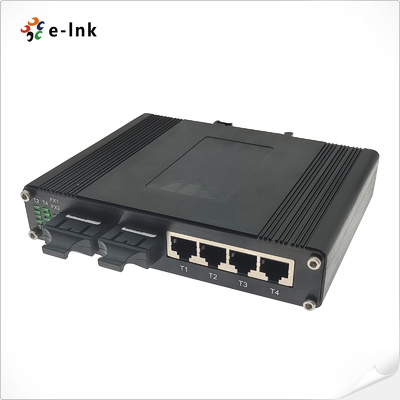

Industriële 4-poorts Gigabit RJ45 + 2-poorts Gigabit Fiber Ethernet Switch Redundante Voeding
Overzicht
De LNK-IMC204G is een geharde 4-poorts 10/100/1000Base-TX + 2-poorts 1000Base-FX
industriële Ethernet switch ontworpen voor betrouwbare high-speed dataoverdracht in zware
omgevingen. De RJ45-poorten ondersteunen auto-negotiation, full/half duplex en auto MDI/MDIX,
terwijl de fiberpoorten single-mode of multi-mode SFP, SC, FC of ST modules ondersteunen. Met
redundante 12~58VDC voedingsingangen, DIN-Rail en wandmontage opties, en een bedrijfstemperatuur
bereik van -40°C tot 80°C, is deze switch ideaal voor IP-camera's, draadloze toegangspunten
en industriële netwerkintegratie op afstand.
Kenmerken
4× Gigabit RJ45-poorten met auto MDI/MDIX en full/half-duplex ondersteuning
2× 1000Base-X fiberpoorten (SFP/SC/FC/ST optioneel)
Ondersteunt IEEE802.3x Flow Control en Energy Efficient Ethernet (EEE)
Redundante 12~58VDC voedingsingangen met overbelastings- en omgekeerde polariteitsbescherming
DIN-Rail of wandmontage installatie
Breed bedrijfstemperatuurbereik: -40°C ~ 80°C
Store-and-forward switching met 1Mbit packet buffer en 2048 MAC-adressen
Compacte, industriële aluminium behuizing
LED-indicatoren voor voeding, Ethernet link/activiteit en fiber status
Gecertificeerde EMC & veiligheidsconformiteit (EN55022, EN55024, IEC 61000-4 serie)
Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3x Flow Control
|
|
Forward & Filtering Snelheid:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer Geheugen:
|
1M bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Adrestabelgrootte:
|
2048 MAC-adressen
|
|
Interface
|
|
Connector:
|
4 x RJ45
|
|
Optische Poort:
|
2 x 1000Base-FX (SFP, SC, FC, ST Optioneel)
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Elektrisch en Mechanisch
|
|
Voedingsingang:
|
12~58VDC , Redundante Voeding (6-pins klemmenblok)
|
|
Stroomverbruik:
|
5W Max.
|
|
Bescherming:
|
|
Voedingsingang Overbelasting:
|
Automatisch Resetbaar
|
|
Omgekeerde Polariteit:
|
Aanwezig
|
|
LED Indicatoren:
|
|
Voeding:
|
Power1, Power2 Status
|
|
Ethernet(Per Poort):
|
Link/Activiteit
|
|
Fiber Poort:
|
FX1, FX2
|
|
Afmetingen (BxDxH):
|
150 x 115 x 30 mm
|
|
Gewicht:
|
0.5Kg
|
|
Behuizing:
|
Aluminium Behuizing
|
|
Montage Opties:
|
DIN-Rail / Wandmontage
|
|
Regelgevende Goedkeuringen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-IMC204G
|
Industrieel Ethernet Switch: 4-poorts 10/100/1000Base-TX + 2-poorts 1000BASE-FX Fiber, Multimode, Dual Fiber, SC, 550m
|
|
LNK-IMC204G-20
|
Industrieel Ethernet Switch: 4-poorts 10/100/1000Base-TX + 2-poorts 1000BASE-FX Fiber, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC204GS-20
|
Industrieel Ethernet Switch: 4-poorts 10/100/1000Base-TX + 2-poorts 1000BASE-FX Fiber, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC204GF-20
|
Industrieel Ethernet Switch: 4-poorts 10/100/1000Base-TX + 2-poorts 1000BASE-FX Fiber, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC204G-SFP
|
Industrieel 4-poorts 10/100/1000BASE-T + 1-poorts 1000BASE SFP Ethernet Switch
|
|
Montage Opties
|
► Standaard DIN-Rail beugel geïnstalleerd; Wandmontage beugel is inbegrepen.
|
|
Voedingsopties
|
► 24W/1A 24VDC DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|
