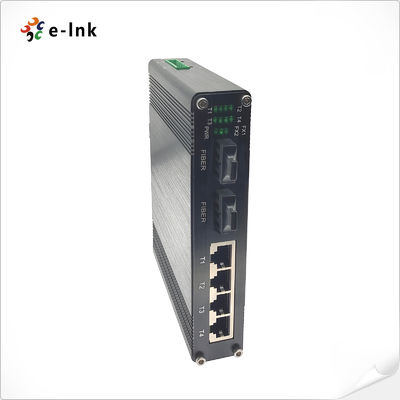

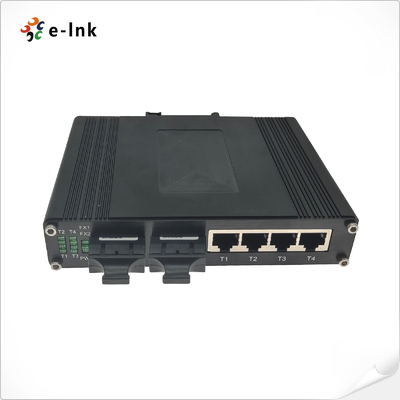

Industriële 4-poorts 10/100T + 2-poorts 100FX Ethernet Switch Redundante Voeding
Overzicht
De LNK-IMC204 is een geharde 4-poorts 10/100Base-T + 2-poorts 100Base-FX industriële
Ethernet switch, die betrouwbare gegevensoverdracht in zware omgevingen biedt. Elke RJ45-poort
ondersteunt Full/Half duplex, Auto MDI/MDIX, terwijl de glasvezelpoorten single-mode of
multi-mode SFP, SC, FC of ST modules ondersteunen. Met redundante DC-voedingsingangen, DIN-Rail en

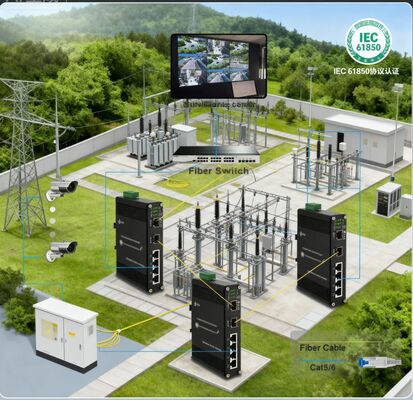

wandmontage-opties en een breed -40°C tot 80°C bedrijfstemperatuurbereik is deze switch ideaal voor IP
camera's, draadloze toegangspunten en industriële automatiseringsnetwerken op afgelegen
locaties.
Kenmerken
4× 10/100Base-T RJ45-poorten met auto MDI/MDIX, full/half-duplex ondersteuning
2× 100Base-FX glasvezelpoorten (SFP/SC/FC/ST optioneel)
Ondersteunt IEEE802.3x Flow Control en Energiezuinig Ethernet (EEE)
Redundante 12~58VDC voedingsingangen met overbelastings- en omgekeerde polariteitsbescherming
DIN-Rail of wandmontage installatie
Breed bedrijfstemperatuurbereik: -40°C ~ 80°C
MTBF > 200.000 uur voor langdurige betrouwbaarheid
Store-and-forward switching met 512K packet buffer en 1024 MAC-adressen
Compacte metalen behuizing voor industriële duurzaamheid
LED-indicatoren voor stroom, Ethernet link/activiteit en glasvezelstatus
Gecertificeerde EMC & veiligheidsconformiteit (EN55022, EN55024, IEC 61000-4 serie)
Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.1 10Base-T, IEEE802.3u 100Base-TX
|
|
IEEE802.3 100Base-FX
|
|
IEEE 802.3az Energiezuinig Ethernet (EEE)
|
|
IEEE802.3X Flow Control
|
|
Forward & Filtering Snelheid:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
Packet Buffer Geheugen:
|
512K bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Adrestabelgrootte:
|
1024 MAC-adressen
|
|
Interface
|
|
Connector:
|
4 x RJ45
|
|
Optische Poort:
|
2 x 100Base-X (SFP, SC, FC, ST Optioneel)
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Elektrisch en Mechanisch
|
|
Voedingsingang:
|
12~58VDC, Redundante Voeding (6-pins klemmenblok)
|
|
Stroomverbruik:
|
5W Max.
|
|
Bescherming:
|
|
Overbelasting Voedingsingang:
|
Automatisch Resetbaar
|
|
Omgekeerde Polariteit:
|
Aanwezig
|
|
LED-indicatoren:
|
|
Stroom:
|
Power1, Power2 Status
|
|
Ethernet (Per Poort):
|
Link/Activiteit
|
|
Glasvezelpoort:
|
FX1, FX2
|
|
Afmetingen (BxDxH):
|
150 x 115 x 30 mm
|
|
Gewicht:
|
0.5Kg
|
|
Behuizing:
|
Metalen Behuizing
|
|
Montageopties:
|
DIN-Rail / Wandmontage
|
|
Regelgevende Goedkeuringen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-IMC204
|
Industrieel Ethernet Switch: 4-poorts 10/100Base-TX + 2-poorts 100BASE-FX Glasvezel, Multimode, Dubbele Glasvezel, SC, 2KM
|
|
LNK-IMC204-20
|
Industrieel Ethernet Switch: 4-poorts 10/100Base-TX + 2-poorts 100BASE-FX Glasvezel, Single Mode, Dubbele Glasvezel, SC, 20KM
|
|
LNK-IMC204S-20
|
Industrieel Ethernet Switch: 4-poorts 10/100Base-TX + 2-poorts 100BASE-FX Glasvezel, Single Mode, Enkele Glasvezel, SC, 20KM
|
|
LNK-IMC204F-20
|
Industrieel Ethernet Switch: 4-poorts 10/100Base-TX + 2-poorts 100BASE-FX Glasvezel, Single Mode, Enkele Glasvezel, FC, 20KM
|
|
LNK-IMC204-SFP
|
Industrieel 4-poorts 10/100BASE-T + 1-poorts 100BASE SFP Ethernet Switch
|
|
Montageopties
|
► Standaard DIN-Rail beugel geïnstalleerd; Wandmontage beugel is inbegrepen.
|
|
Voedingsopties
|
► 24W/1A 24VDC DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding dient apart te worden aangeschaft.
|
