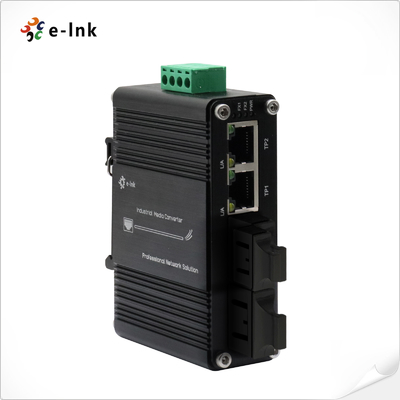

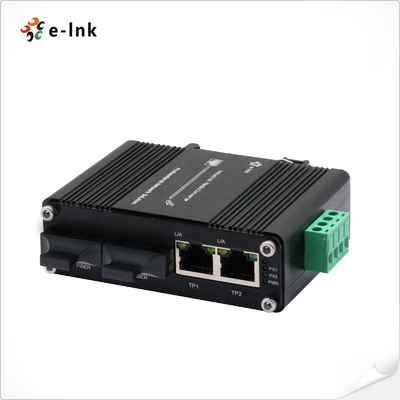

Mini Industriële 2-poorts Koper + 2-poorts Glasvezel Ethernet Switch -40~75°C
Overzicht
De LNK-IMC202-serie is een compacte, robuuste industriële Ethernet switch met twee
10/100BASE-T RJ45-poorten en twee 100Base-FX glasvezelpoorten met optionele SC/ST/FC/SFP
modules. Ontworpen voor zware industriële omgevingen, ondersteunt het full/half-duplex werking,
link fault pass-through, 9K jumbo frames en een brede 12~48VDC stroomingang met DIN-Rail of
wandmontage. De IP40 aluminium behuizing en het uitgebreide -40°C tot +75°C bedrijfstemperatuurbereik
zorgen voor betrouwbare en stabiele netwerkverbindingen voor toepassingen zoals automatisering,
bewaking en netwerken op afstand.
Kenmerken
2 × 10/100BASE-T RJ45-poorten met auto MDI/MDI-X
2 × 100Base-FX glasvezelpoorten, SC/ST/FC/SFP optioneel
Ondersteunt Link Fault Pass Through (LFP)
Full/Half-duplex auto-negotiatie
9K Bytes Jumbo Frame ondersteuning
Redundante 12~48VDC stroomingang
Robuuste IP40 aluminium behuizing
DIN-Rail en wandmontage
Bedrijfstemperatuur: -40°C tot +75°C
Compact ontwerp: 95 × 70 × 30 mm; Gewicht: 0,25 kg
MTBF > 200.000 uur voor langdurige betrouwbaarheid
Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Forward Filter Snelheid:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Packet Buffer Geheugen:
|
1 Mbit
|
|
Max Packet Lengte:
|
9K Bytes
|
|
Adrestabel Grootte
|
2K MAC-adressen
|
|
Interface
|
|
Connector:
|
2 x RJ45
|
|
Optische Poort:
|
2 x SFP/SC/ST/FC 100Base-FX
|
|
Elektrisch en Mechanisch
|
|
Stroomingang:
|
12~48VDC, 4-pins klemmenblok
|
|
Stroomverbruik:
|
5W Max.
|
|
LED Indicatoren
|
|
PWR:
|
Stroomstatus
|
|
RJ45:
|
LINK/Activiteit
|
|
SFP:
|
LINK
|
|
Algemeen
|
|
Afmetingen (BxDxH):
|
95 x 70 x 30 mm
|
|
Gewicht:
|
0,25 kg
|
|
Behuizing:
|
Aluminium Behuizing
|
|
Montage Opties:
|
DIN-Rail / Wandmontage
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 75°C (-40°F tot 167°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Regelgevende Goedkeuringen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-IMC202 Serie
|
Industriële 2-poorts 10/100BASE-TX naar 2x100BASE-X SFP/SC/ST/FC Ethernet Switch
|
|
SFP Opties
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina (Industriële SFP).
|
|
► SFP module moet apart worden aangeschaft.
|
|
Montage Opties
|
► Standaard DIN-Rail beugel geïnstalleerd, Wandmontage beugel is inbegrepen.
|
|
Stroom Opties
|
► 24W/1A 24VDC Voeding. Open Draad voor Klemmenblok
|
|
► Voeding moet apart worden aangeschaft.
|
