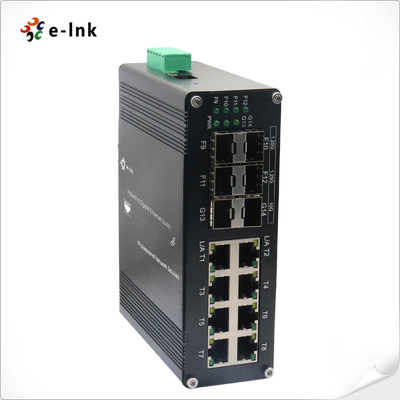

Industriële L2+ 8-poorts Gigabit + 4 SFP + 2×10G SFP+ Managed Ethernet Switch
Overzicht
ETH-IMC2408M Serie is een compacte industriële L2+ managed Ethernet switch met
8 Gigabit RJ45-poorten, 4 Gigabit SFP-sleuven en 2 snelle 10G SFP+ uplinks. Het levert
wire-speed prestaties met een switching capaciteit van 110 Gbps en ondersteunt 9K Jumbo
Frames voor veeleisende toepassingen. De USB-C managementpoort vereenvoudigt de installatie
vergeleken met legacy RS232, terwijl de robuuste IP40 aluminium behuizing, -40°C tot +80°C
bedrijfstemperatuurbereik, en redundante DC-voedingsingangen de betrouwbaarheid in zware omgevingen garanderen.
Met geavanceerde Layer 2+ functies, redundantieprotocollen en robuuste beveiliging is het ideaal voor
industriële automatisering, energie, bewaking en edge data aggregatie.
Kenmerken
8 × Gigabit RJ45 + 4 × 1G SFP + 2 × 10G SFP+ uplink poorten
10G SFP+ high-speed uplinks voor aggregatie en backbone netwerken
USB-C poort voor snel, direct beheer (geen RS232 vereist)
Hoge prestaties: 110 Gbps switching capaciteit, 9K Jumbo Frame
Geavanceerde redundantie: STP/RSTP/MSTP/ERPSv2, link aggregatie
Robuuste beveiliging: SSH, HTTPS, 802.1X, RADIUS, DoS/DDoS bescherming
VLAN, QoS, ACL, IGMP Snooping, dubbele VLAN (QinQ)
Industrieel-grade: IP40 aluminium behuizing, ventilatorloos ontwerp
Breed bedrijfstemperatuurbereik: -40°C ~ +80°C, MTBF > 200.000 uur
DIN-Rail montage, lichtgewicht compacte vormfactor (0,55 kg)
Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Forward & Filtering Snelheid:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
1.488.000,000pps (10000Mbps)
|
|
Packet Buffer Geheugen:
|
12M bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Backplane bandbreedte
|
110 Gbps
|
|
Max Packet Lengte:
|
9K Bytes Jumbo Frame
|
|
Adrestabelgrootte:
|
8K MAC-adressen
|
|
Interface
|
|
Connector:
|
W Max. x RJ45
|
|
RS485:
|
1 x RS485 (Optioneel)
|
|
Optische Poort:
|
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
|
USB-C:
|
1 x USB-C (voor beheer)
|
|
RS485 Seriële Interface (Optioneel)
|
|
Fysieke interface
|
Industriële standaard 3-pins schroefklem
|
|
Gegevenstype
|
1Ch RS485 Bi-Directioneel
|
|
RS-485 signalen
|
Data+, Data-, GND
|
|
Seriële poort lijnafstand (koper)
|
1000 meter
|
|
Baudrate
|
0 ~ 800 kbps
|
|
MilieuBedrijfstemperatuur:
|
|
-40°C tot 80°C (-40°F tot 176°F)
|
Opslagtemperatuur:
|
|
-40°C tot 85°C (-40°F tot 185°F)
|
Relatieve Vochtigheid:
|
|
5% tot 95% niet-condenserend
|
MTBF
|
|
> 200.000 uur
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
|
12~48
|
VDC,poort-gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bronbescherming, Poort isolatie, ARP bericht snelheidslimiet Stroomverbruik:
|
|
8
|
W Max.(PoE in Gebruik<240W) Bescherming:
|
|
Overbelasting Voedingsingang:
|
|
Automatisch Resetbaar
|
Omgekeerde Polariteit:
|
|
Aanwezig
|
DI
|
|
P Schakelaar4-cijferige DIP-schakelaar
|
|
functieDIP
|
Functie
|
Instellingen
|
SW 1
|
|
VLAN
|
Ondersteuning IEEE 802.1Q 4K VLAN
|
UIT - Uitgeschakeld
|
SW 3
|
|
Ringbeheer
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
SW 3
|
|
Gereserveerd
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
LED Indicatoren:
|
|
Gereserveerd
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
LED Indicatoren:
|
|
PWR:
|
|
Stroomstatus
|
Ethernet (Per Poort):
|
|
Link/Activiteit
|
Vezel
|
|
:Gigabit SFP Poort: F9~F12
|
10G SFP+ Poort: F13, F14
|
|
Afmetingen (BxDxH):
|
|
149
|
x 50x 50mm Gewicht:
|
|
0.
|
55KgBehuizing:
|
|
Aluminium
|
Kast Montageopties:
|
|
DIN-Rail montage
|
Software Kenmerken
|
|
Redundantieprotocollen
|
|
Ondersteuning STP/RSTP/MSTP/ERPSv2, Link Aggregatie
|
Multicast Ondersteuning
|
|
Ondersteuning IGMP Snooping V1/V2/V3
|
,poort-gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bronbescherming, Poort isolatie, ARP bericht snelheidslimietVLAN
|
|
Ondersteuning IEEE 802.1Q 4K VLAN
|
,poort-gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bronbescherming, Poort isolatie, ARP bericht snelheidslimietTijdbeheer
|
|
SNTP
|
QOS
|
|
Flow-gebaseerde omleiding
|
Flow-gebaseerde snelheidsbeperking
Flow-gebaseerde packet filtering
8*Uitvoerwachtrijen van elke poort 802.1p/DSCP prioriteit mapping
Diff-Serv QoS, Prioriteit Mark/Remark
Wachtrij Scheduling Algoritme (SP, WRR, SP+WRR)
ACL
|
|
Poort-gebaseerde Uitgifte ACL
|
ACL gebaseerd op poort en VLAN
L2 tot L4 packet filtering, matching first 80 bytes message.
Biedt ACL op basis van MAC, Bestemmings MAC-adres, IP Bron, Bestemming IP, IP Protocol Type, TCP/UDP Poort, TCP/UDP Poortbereik en VLAN, etc
Diagnostisch Onderhoud
|
|
Ondersteuning poort mirroring, Syslog, Ping
|
Beheer Functie
|
|
Ondersteuning CLI, WEB, SNMPv1/v2/v3, Telnet server voor beheer, EEE, LLDP, DHCP Server/Client(IPv4/IPv6), Cloud/MQTT
|
Alarmbeheer
|
|
Ondersteuning 1-weg relais alarmuitgang, RMON, TRAP
|
Beveiliging
|
|
Broadcast Storm Bescherming, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
Ondersteuning DHCP Snooping, Optie 82
,poort-gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bronbescherming, Poort isolatie, ARP bericht snelheidslimietOndersteuning gebruikers hiërarchisch beheer, ACL toegangscontrolelijst,
Ondersteuning DDOS
,poort-gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bronbescherming, Poort isolatie, ARP bericht snelheidslimietGeavanceerde Layer 2+ Functies
|
|
IPv4/IPv6 Beheer
|
Statische Route
Regelgevende Goedkeuringen
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestelinformatie
|
Model
|
Beschrijving
|
ETH-IMC2408M
|
|
Industriële L2+ 8-poorts 10/100/1000T
|
+ 4-poorts 1G SFP + 2-poorts 10G SFP+ Managed Ethernet Switch SFP Opties
|
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina
|
► SFP module dient apart te worden aangeschaft.
|
|
Montageopties
|
|
► Standaard DIN-Rail beugel geïnstalleerd
|
Voedingsopties
|
|
► DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
► Voeding dient apart te worden aangeschaft.
|
|

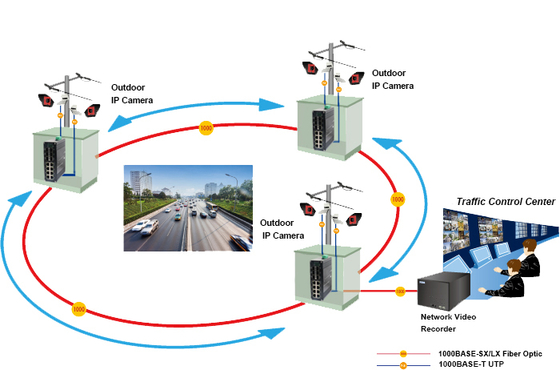

Toepassing
|
