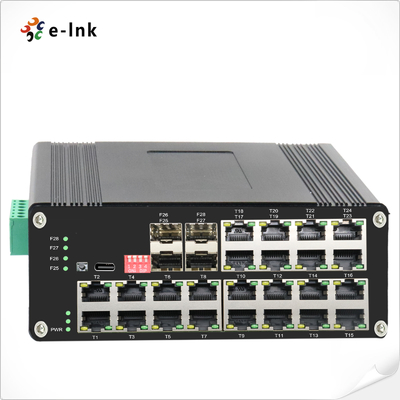

Geharde L2+ 24-poorts Gigabit Switch met 4 SFP USB-C Eenvoudig Beheer
Overzicht
De ETH-DIMC2424M-serie is niet zomaar een industriële Ethernet switch — hij combineert
24 Gigabit RJ45-poorten, 4 SFP uplinks, en een USB-C beheerinterface die
traditionele RS232 vervangt voor snellere, eenvoudigere implementatie. Ontworpen met een ventilatorloze IP40
aluminium behuizing, -40°C tot +80°C temperatuurtolerantie, en redundante 12~48VDC
voedingsingangen, zorgt hij voor ononderbroken connectiviteit in extreme omstandigheden. Met geavanceerde
L2+ functies waaronder VLAN, QoS, ERPS ring redundantie en robuuste beveiliging zoals
SSH/HTTPS/802.1X, levert hij betrouwbaarheid van enterprise-niveau aan industriële netwerken.
Kenmerken
Unieke USB-C beheerpoort – geen RS232 seriële toegang nodig
24 × Gigabit RJ45 + 4 × SFP poorten, 110 Gbps schakelcapaciteit
Gehard IP40 aluminium chassis, ventilatorloos & trillingsbestendig
Breed -40°C tot +80°C gebruik voor zware omgevingen
Redundante 12~48VDC voeding met automatische reset bescherming
Geavanceerde redundantie: STP/RSTP/MSTP/ERPSv2 ring herstel
Robuuste beveiliging: SSH, HTTPS, RADIUS, 802.1X, DoS/DDoS verdediging
Ondersteuning voor industriële protocollen: IGMP Snooping, QoS, ACL, VLAN Q-in-Q
Hoge betrouwbaarheid: MTBF > 200.000 uur, CE/FCC/EN/IEC gecertificeerd
Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Forward & Filtering Snelheid:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Packet Buffer Geheugen:
|
12M bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Backplane bandbreedte
|
110 Gbps
|
|
Max Packet Lengte:
|
10K Bytes Jumbo Frame
|
|
Adrestabelgrootte:
|
8K MAC-adressen
|
|
Interface
|
|
Connector:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Optioneel)
|
|
Optische Poort:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (voor Beheer)
|
|
RS485 Seriële Interface (Optioneel)
|
|
Fysieke interface
|
Industriële standaard 3-pins schroefklem
|
|
Gegevenstype
|
1Ch RS485 Bi-Directioneel
|
|
RS-485 signalen
|
Data+, Data-, GND
|
|
Seriële poort lijnafstand (koper)
|
1000 meter
|
|
Baudrate
|
0 ~ 800kbps
|
|
OmgevingBedrijfstemperatuur:
|
|
-40°C tot 80°C (-40°F tot 176°F)
|
Opslagtemperatuur:
|
|
-40°C tot 85°C (-40°F tot 185°F)
|
Relatieve Vochtigheid:
|
|
5% tot 95% niet-condenserend
|
MTBF
|
|
> 200.000 uur
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
|
12
|
~48VDC,Geavanceerde Laag 2+ Functies Stroomverbruik:
|
|
8
|
W MaxBescherming:
|
|
Overbelasting Voedingsingang:
|
|
Automatisch Resetbaar
|
Omgekeerde Polariteit:
|
|
Aanwezig
|
DI
|
|
P Switch4-cijferige DIP-schakelaar
|
|
functieDIPFunctie
|
Instellingen
|
SW 1
|
VLAN
|
|
AAN - Ingeschakeld
|
,
|
SW 3
|
Gereserveerd
|
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
SW 3
|
Gereserveerd
|
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
LED Indicatoren:
|
PWR:
|
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
LED Indicatoren:
|
PWR:
|
|
Stroomstatus
|
|
Ethernet (Per Poort):
|
Link/Activiteit
|
|
RJ45 Poort
|
(T1~T24)
|
|
Vezel
|
:
|
|
Gigabit SFP Poort: F25~F28Afmetingen (BxDxH):
|
155
|
|
x
|
115 mm85 mmGewicht: 1.2
|
|
K
|
GBehuizing:Aluminium
|
|
Behuizing
|
Montage Opties: DIN-Rail montage
|
|
Software Kenmerken
|
Redundantie Protocollen
|
|
Ondersteuning STP/RSTP/MSTP/ERPSv2, Link Aggregatie
|
|
Multicast Ondersteuning
|
Ondersteuning IGMP Snooping V1/V2/V3
|
|
,
|
ondersteuning GMRP, GVMP,802.1QGeavanceerde Laag 2+ FunctiesOndersteuning IEEE 802.1Q 4K VLAN
|
|
,
|
ondersteuning QINQ, Dubbele VLAN,Geavanceerde Laag 2+ FunctiesSNTP
|
|
QOS
|
Op flow gebaseerde omleiding
|
|
Op flow gebaseerde snelheidsbeperking
|
Op flow gebaseerde packet filtering
8*Uitvoerwachtrijen van elke poort 802.1p/DSCP prioriteit mapping
Diff-Serv QoS, Prioriteit Mark/Remark
Wachtrij Planning Algoritme (SP, WRR, SP+WRR)
ACL
Op poort gebaseerde Issuing ACL
|
|
ACL gebaseerd op poort en VLAN
|
L2 tot L4 packet filtering, matching first 80 bytes message.
Bied ACL op basis van MAC, Bestemmings MAC-adres, IP Bron, Bestemming IP, IP Protocol Type, TCP/UDP Poort, TCP/UDP Poortbereik en VLAN, etc
Diagnostisch Onderhoud
Ondersteuning poort mirroring, Syslog, Ping
|
|
Beheer Functie
|
Ondersteuning CLI, WEB, SNMPv1/v2/v3, Telnet server voor beheer, EEE, LLDP, DHCP Server/Client(IPv4/IPv6), Cloud/MQTT
|
|
Alarmbeheer
|
Ondersteuning 1 weg relais alarmuitgang, RMON, TRAP
|
|
Beveiliging
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Ondersteuning DHCP Snooping, Optie 82
|
,
802.1X beveiligingstoegang,Geavanceerde Laag 2+ FunctiesOndersteuning DDOS
,
op poort gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bronbescherming, Poort isolatie, ARP bericht snelheidslimietGeavanceerde Laag 2+ FunctiesIPv4/IPv6 Beheer
|
|
Statische Route
|
Regelgevende Goedkeuringen
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestelinformatie
|
|
Model
|
Beschrijving
|
ETH-DIMC2424M
|
Industriële L2+ 24-poorts 10/100/1000T + 4-poorts 1000X SFP Managed Ethernet Switch
|
|
SFP Opties
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina
|
|
► SFP module moet apart worden aangeschaft.
|
Montage Opties
|
|
► Standaard DIN-Rail Beugel geïnstalleerd
|
|
Voedingsopties
|
► DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|

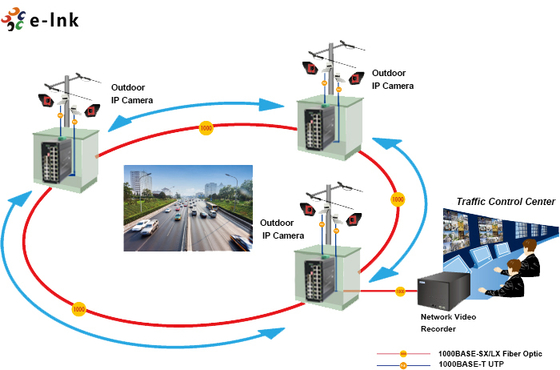

Toepassing
|
|
|
