Industriële L2+ 16-poorts Gigabit + 4 SFP Managed Ethernet Switch
Overzicht

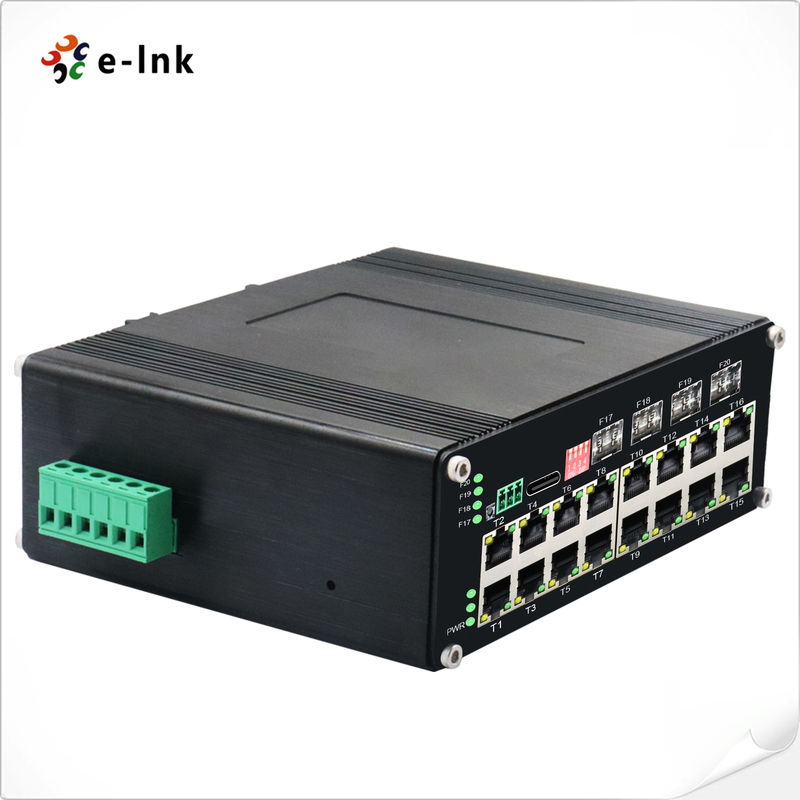

De ETH-DIMC2416M is een industriële L2+ managed Ethernet switch met 16 Gigabit RJ45
poorten en 4 Gigabit SFP uplinks. Ontworpen voor hoge prestaties en betrouwbaarheid, beschikt hij over
10K Jumbo Frame ondersteuning, USB-C beheerpoort, IP40 aluminium behuizing, DIN-Rail
montage en een breed bedrijfstemperatuurbereik van -40°C tot 80°C. Ideaal voor het integreren van
netwerken met IP-camera's, draadloze toegangspunten en andere industriële apparaten in
zware omgevingen.
Kenmerken
16×10/100/1000Base-T + 4×1000Base-X SFP poorten
USB-C poort voor eenvoudig beheer, geen RS232 toegang vereist
Ondersteunt 10K Bytes Jumbo Frame voor grote gegevensoverdracht
DIP-schakelaar voor VLAN & Ring Management
110 Gbps backplane bandbreedte, 12 Mbit packet buffer, 8K MAC-adressen
Redundantie: STP/RSTP/MSTP/ERPSv2, Link Aggregation
Multicast: IGMP Snooping V1/V2/V3, GMRP, GVMP, 4K VLAN, QinQ
QoS: Flow-gebaseerde omleiding, snelheidsbeperking, packet filtering, 8 wachtrijen per poort, SP/WRR
planning
Beveiliging: Broadcast storm protection, SSH, HTTPS, AAA & RADIUS, DHCP Snooping,
802.1X, DDOS mitigatie
Beheer: CLI, Web, SNMPv1/v2/v3, Telnet, LLDP, DHCP Server/Client, Cloud/MQTT
Diagnostiek: Poort mirroring, Syslog, Ping, RMON, Trap
Robuuste IP40 aluminium behuizing met DIN-Rail montage
Bedrijfstemperatuur: -40°C tot 80°C, MTBF >200.000 uur
Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Forward & Filtering Snelheid:
|
14.880 pps (10 Mbps)
|
|
148.800 pps (100 Mbps)
|
|
1.488.000 pps (1000 Mbps)
|
|
Packet Buffer Geheugen:
|
12M bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Backplane bandbreedte
|
110 Gbps
|
|
Max. Packet Lengte:
|
10K Bytes Jumbo Frame
|
|
Adrestabelgrootte:
|
8K MAC-adressen
|
|
Interface
|
|
Connector:
|
16 x RJ45
|
|
RS485:
|
1 x RS485 (Optioneel)
|
|
Optische Poort:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (voor beheer)
|
|
RS485 Seriële Interface (Optioneel)
|
|
Fysieke interface
|
Industriële standaard 3-pins schroefklem
|
|
Gegevenstype
|
1Ch RS485 Bi-Directioneel
|
|
RS-485 signalen
|
Data+, Data-, GND
|
|
Seriële poort lijnafstand (koper)
|
1000 meter
|
|
Baudrate
|
0 ~ 800 kbps
|
|
OmgevingBedrijfstemperatuur:
|
|
-40°C tot 80°C (-40°F tot 176°F)
|
Opslagtemperatuur:
|
|
-40°C tot 85°C (-40°F tot 185°F)
|
Relatieve Vochtigheid:
|
|
5% tot 95% niet-condenserend
|
MTBF
|
|
> 200.000 uur
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
|
12
|
~48VDC,Geavanceerde Laag 2+ Functies Stroomverbruik:
|
|
8
|
W Max.Bescherming:
|
|
Overbelasting Ingangsvermogen:
|
|
Automatisch Resetbaar
|
Omgekeerde Polariteit:
|
|
Aanwezig
|
DI
|
|
P Schakelaar4-cijferige DIP-schakelaar
|
|
functieDIPFunctie
|
Instellingen
|
SW 1
|
VLAN
|
|
AAN - Ingeschakeld
|
,
|
SW 3
|
Gereserveerd
|
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
SW 3
|
Gereserveerd
|
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
LED Indicatoren:
|
PWR:
|
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
LED Indicatoren:
|
PWR:
|
|
Stroomstatus
|
|
Ethernet (Per Poort):
|
Link/Activiteit
|
|
Vezel
|
:
|
|
Gigabit SFP Poort: F17~F20Afmetingen (BxDxH):
|
155
|
|
x
|
115 mm85 mmGewicht: 1.2
|
|
K
|
GBehuizing:Aluminium
|
|
Behuizing
|
Montageopties: DIN-Rail montage
|
|
Software Kenmerken
|
Redundantieprotocollen
|
|
Ondersteuning STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
|
Multicast Ondersteuning
|
Ondersteuning IGMP Snooping V1/V2/V3
|
|
,
|
ondersteuning GMRP, GVMP,802.1QGeavanceerde Laag 2+ FunctiesOndersteuning IEEE 802.1Q 4K VLAN
|
|
,
|
ondersteuning QINQ, Dubbele VLAN,Geavanceerde Laag 2+ FunctiesSNTP
|
|
QOS
|
Flow-gebaseerde omleiding
|
|
Flow-gebaseerde snelheidsbeperking
|
Flow-gebaseerde packet filtering
8*Uitvoer wachtrijen van elke poort 802.1p/DSCP prioriteit mapping
Diff-Serv QoS, Prioriteit Mark/Remark
Wachtrij Planning Algoritme (SP, WRR, SP+WRR)
ACL
Poort-gebaseerde Uitgifte ACL
|
|
ACL gebaseerd op poort en VLAN
|
L2 tot L4 packet filtering, matching first 80 bytes message.
Bied ACL op basis van MAC, Bestemmings MAC-adres, IP Bron, Bestemming IP, IP Protocol Type, TCP/UDP Poort, TCP/UDP Poortbereik en VLAN, etc
P
o
|
|
E BeheerTotaal vermogenslimiet van PoE voedingPoE uitgangsvermogen toewijzing
|
PoE uitgangsprioriteit configuratie
PoE werkstatus
Planning van PoE werking
Diagnostisch Onderhoud
Ondersteuning poort mirroring, Syslog, Ping
|
|
Beheer Functie
|
Ondersteuning CLI, WEB, SNMPv1/v2/v3, Telnet server voor beheer, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Alarmbeheer
|
Ondersteuning 1-weg relais alarmuitgang, RMON, TRAP
|
|
Beveiliging
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Ondersteuning DHCP Snooping, Optie 82
|
,
802.1X beveiligingstoegang,Geavanceerde Laag 2+ FunctiesOndersteuning DDOS
,
poort-gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bron bescherming, Poort isolatie, ARP bericht snelheidslimietGeavanceerde Laag 2+ FunctiesIPv4/IPv6 Beheer
|
|
Statische Route
|
Regelgevende Goedkeuringen
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestelinformatie
|
|
Model
|
Beschrijving
|
ETH-DIMC2416M
|
Industriële L2+ 16-poorts 10/100/1000T + 4-poorts 1000X SFP Managed Ethernet Switch
|
|
SFP Opties
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina
|
|
► SFP module moet apart worden aangeschaft.
|
Montageopties
|
|
► Standaard DIN-Rail beugel geïnstalleerd
|
|
Voedingsopties
|
► DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|

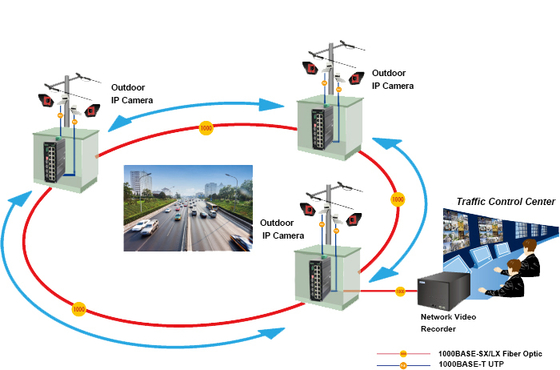

Toepassing
|
|
|
