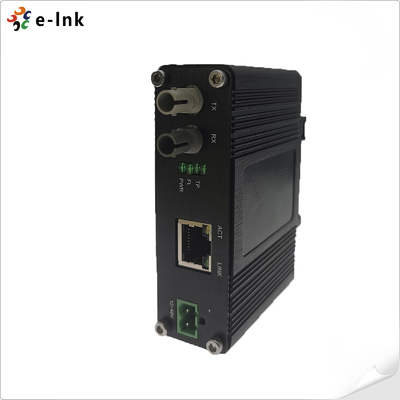

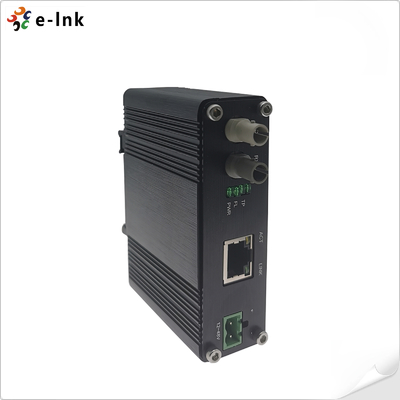

Industriële 10Base-T naar 10Base-FL ST Fiber Media Converter -40~75°C 2km
Overzicht
De LNK-IMC10FST is een gespecialiseerde industriële mediaconverter met lage snelheid die is ontworpen voor:
Het is een van de meest gebruikte oplossingen voor het opzetten van legacy 10Mbps Ethernet-netwerken die een robuuste en betrouwbare glasvezelconnectiviteit vereisen.
omzet 10Base-T koper in 10Base-FL-vezel (ST-connector) via multimodevezel tot
2 km. Met ondersteuning voor zowel half als full duplex, IEEE 802.3x stroomcontrole en Energy
Efficiënt Ethernet (EEE), het zorgt voor stabiele prestaties in bandbreedtebeperkte of lange afstanden
industriële toepassingen. met een robuuste IP40 aluminium behuizing, grote werktemperatuur
(-40°C tot 75°C), en DIN-Rail of wandmontage, is het ideaal voor industriële automatisering,
integratie van oude apparatuur en afstandsbewakingssystemen.
Kenmerken
Ondersteuning van legacy-netwerkenHet omzet 10Base-T koper in 10Base-FL ST vezels
Uitgebreid bereik¢ tot 2 km over multimode vezels (850nm golflengte)
Brede verenigbaarheidWerkt met 10Base NIC's, hubs en switches zonder crossover
Kabels
Industriële duurzaamheid-40°C tot 75°C breed temperatuurbereik
Flexible stroominvoer️ 12~48VDC eindblok, maximaal verbruik van 5W
Veelzijdige montage¢ DIN-Rail en wandmontage mogelijkheden inbegrepen
Technische indexen
|
Ethernet
|
|
Normen:
|
IEEE 802.3
|
|
10 basis-T
|
|
10 Base-FL
|
|
IEEE 802.3az Energiezuinig Ethernet (EEE)
|
|
IEEE802.3x Full duplex en stroomregeling
|
|
Omrekeningswaarde:
|
Stoor- en doorstuurmodus of doorlopende modus
|
|
Voortstuwingsfilter:
|
14,880pps (10Mbps)
|
|
Wgemiddelde lengte:
|
850 nm
|
|
Bufferruimte
|
Gebouwd in 128Kb RAM voor data buffer
|
|
Stroomregeling:
|
Full duplex: stroomregeling;
Half duplex: tegendruk
|
|
Caflengte:
|
50/125um of 62.5/125um Multi-mode duplex glasvezelkabel voor 10Base-FL
100 meter max. voor UTP
Maximaal 2000 meter voor multi-mode glasvezel
|
|
Transmissie:
|
Basisband
|
|
Verbindingsschakelaar:
|
2-positie 10Base-T-schakelaar aan de RJ-45-zijde (hub of W/S)
|
|
Interface
|
|
Sluiting:
|
1x RJ45 10Base-T
|
|
Optische poort:
|
1 x ST10Base-FL
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen:
|
12~48VDC, 2-pin eindblok
|
|
Energieverbruik:
|
5W max.
|
|
LED-indicatoren:
|
|
PWR:
|
Standaard van het vermogen
|
|
ACT:
|
Status van de gegevenslink
|
|
TP:
|
Ethernet-status
|
|
FL:
|
L-vezelsINK Status
|
|
Afmetingen (WxDxH):
|
95 x70 x30 mm
|
|
Gewicht:
|
0.25kg.
|
|
Hoesje:
|
Aluminium Geval
|
|
Montageopties:
|
DIN-Rail / wandmontage
|
|
Milieu
|
|
Werktemperatuur:
|
-40°C tot75°C (-40°F tot 1 °C)67°F)
|
|
Opbergtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informatie over bestellingen
|
Model
|
Beschrijving
|
|
LNK-IMC10FST-MM
|
Mini Industrial 10BASE-T naar 10BASE-FL Ethernet Media Converter, multi-mode, 2km, 850nm, ST
|
|
Montageopties
|
️ De standaard DIN-Rail-beugel is geïnstalleerd; de wandbeugel is inbegrepen.
|
|
Stroomopties
|
►24W/1A24VDC stroomtoevoer. Open draad voor terminalblok
|
|
De stroomvoorziening dient apart te worden aangeschaft.
|
