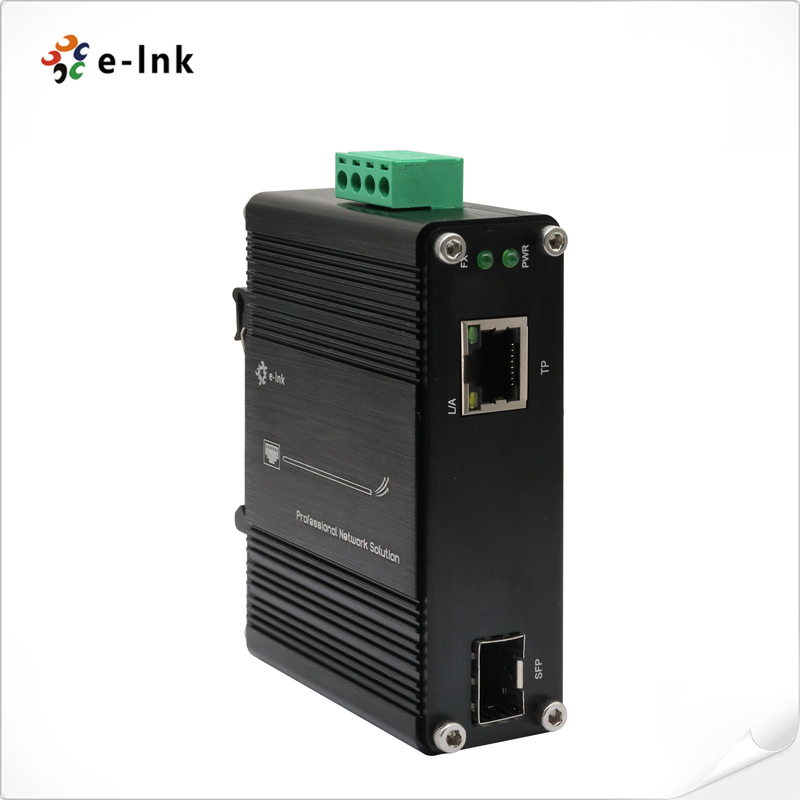

Compacte Industriële 10G Koper-naar-SFP+ Media Converter -40-80°C 12-48VDC
Overzicht
De LNK-IMC10G-SFP+ is een compacte, niet-PoE industriële 10G Ethernet media converter
ontworpen voor betrouwbare koper-naar-glasvezel conversie in zware omgevingen. Ondersteuning van
multi-speedwerking van 100 Mbps tot 10 Gbps, het beschikt over één RJ45-poort met auto
MDI/MDI-X en één10G SFP+ slot, wat zorgt voor high-performance, wire-speed connectiviteit.
Met ultra-laag stroomverbruik, 12~48VDC breed bereik input, robuuste IP40 aluminium
behuizing en een breedbedrijfstemperatuurbereik van -40°C tot 80°C, is het ideaal voor industriële
netwerken diehoge bandbreedte vereisen zonder PoE-functionaliteit, zoals backbone-uitbreidingen,
datacentrum links,
en lange-afstand glasvezelverbindingen.
Kenmerken
Multi-Speed Ondersteuning — 100M/1G/2.5G/5G/10G RJ45 naar 10G SFP+
Energiezuinig — IEEE 802.3az compliant, slechts 5W max. stroomverbruik
Industrieel Ontwerp — Compacte IP40 aluminium behuizing, -40°C tot 80°C brede temperatuur
Flexibele Voeding — 12~48VDC redundante klemmenblok input
Stabiele Prestaties — 20Gbps switching fabric, jumbo frame ondersteuning
Veelzijdige Installatie — DIN-rail of wandmontage opties inbegrepen
Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE 802.3u 100BASE-TX
|
|
IEEE 802.3ab 1000BASE-T
|
|
IEEE 802.3bz 2.5G/5GBASE-T
|
|
IEEE 802.3an 10GBASE-T
|
|
IEEE 802.3ae 10Gbps Ethernet
|
|
IEEE 802.3x full-duplex flow control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Forward&Filtering Snelheid:
|
100Mbps
|
|
1000Mbps
|
|
2.5Gbps
|
|
5Gbps
|
|
10Gbps
|
|
Netwerkkabels:
|
10G/5G/2.5G/1G/100M BASE-T:
10G – Cat 6A/7
5G – Cat 6/6A/7
1G/2.5G – Cat 5e/6/6A/7
100M – Cat 5/5e/6/6A/7
Cat 5/5e/6/6A/7 UTP-kabel (100 meter, max.)
EIA/TIA-568 100-ohm STP (100 meter, max.)
10GBASE-LR/SR/BX:
50/125μm of 62.5/125μm multi-mode glasvezelkabel, tot 300m
9/125μm single-mode glasvezelkabel, tot 80km
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Fabric:
|
20Gbps
|
|
Jumbo Frame:
|
16K
|
|
Adrestabel:
|
9K entries, automatische bronadreslering en veroudering
|
|
Interface
|
|
Connector:
|
1 x RJ45
|
|
Optische Poort:
|
1 x SFP+
|
|
OmgevingBedrijfstemperatuur:
|
|
-40°C tot 80°C (-40°F tot 176°F)
|
Opslagtemperatuur:
|
|
-40°C tot 85°C (-40°F tot 185°F)
|
Relatieve Vochtigheid:
|
|
5% tot 95% niet-condenserend
|
MTBF
|
|
> 200.000 uur
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
|
12~48
|
VDC,Redundante Voeding ( 4-pins Klemmenblok)Stroomverbruik:
|
|
5
|
0 xBescherming:
|
|
Overbelasting Ingangsvermogen:
|
|
Automatisch Resetbaar
|
Omgekeerde Polariteit:
|
|
Aanwezig
|
DI
|
|
P Schakelaar4-cijferige DIP-schakelaar
|
|
functieDIPFunctie
|
Instellingen
|
SW 1
|
Gereserveerd
|
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
Opmerking: De functie van de DIP-schakelaar kan worden aangepast op basis van de eisen van de klant.
|
LED Indicatoren:
|
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
Opmerking: De functie van de DIP-schakelaar kan worden aangepast op basis van de eisen van de klant.
|
LED Indicatoren:
|
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
Opmerking: De functie van de DIP-schakelaar kan worden aangepast op basis van de eisen van de klant.
|
LED Indicatoren:
|
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
Opmerking: De functie van de DIP-schakelaar kan worden aangepast op basis van de eisen van de klant.
|
LED Indicatoren:
|
|
PWR:Stroomstatus
|
|
L
|
|
/A:
|
Link/Activiteit op Ethernet Poort
|
|
TP:
|
Ethernet Status
|
|
FX:SFP+
|
Glasvezel
|
|
Poort
|

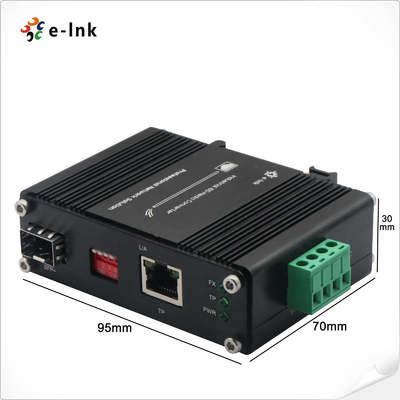

StatusAfmetingen (BxDxH):9 5
|
|
x
|
70 x 30mmGewicht:0. 25
|
|
Kg
|
Behuizing:AluminiumBehuizing
|
|
Montage Opties:
|
DIN-Rail/Wandmontage Regelgevende Goedkeuringen
|
|
ISO9001, CE, RoHS, FCC
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestelinformatie
|
|
Model
|
|
Beschrijving
|
LNK-IMC10G-SFP+
|
Mini
|
Industriële 10G/5G/2.5G/1G/100M Koper naar 10GBASE-X SFP+ Media Converter
|
|
SFP Opties
|
► SFP +
|
|
optie. Selecteer uw SFP
|
Montage Opties► Standaard DIN-Rail beugel geïnstalleerd; Wandmontage beugel is inbegrepen. +► Standaard DIN-Rail beugel geïnstalleerd; Wandmontage beugel is inbegrepen. (Industriële SFP)► Standaard DIN-Rail beugel geïnstalleerd; Wandmontage beugel is inbegrepen. ► SFP +module moet apart worden aangeschaft.
|
|
Montage Opties► Standaard DIN-Rail beugel geïnstalleerd; Wandmontage beugel is inbegrepen. Voedingsopties
|
|
►
|
|
|
W/1A
|
24► Voeding moet apart worden aangeschaft.► Standaard DIN-Rail beugel geïnstalleerd; Wandmontage beugel is inbegrepen.► Voeding moet apart worden aangeschaft.Toepassing
|
|
|
|
|
