Mini Industrial 10/100/1000Base-T tot 1000Base-X MediaConverter
Mini Industrial Media Converter Overzicht
DeLNK-IMC3012Serie Industrial Gigabit Media Converter is een betrouwbare en efficiënte oplossing
voor mediaconversie tussen10/100/1000BASE-Tkoperen havens en1000BASE-Xglasvezelpoorten.
Dit product is ontworpen om te weerstaan aan moeilijke omgevingsomstandigheden.
De aluminium behuizing is ontworpen om zeer duurzaam te zijn en werkt betrouwbaar in
een breed temperatuurbereik van-40°C tot +75°C, waardoor het geschikt is voor verschillende industriële toepassingen.
Deze geharde media converter ondersteunt zowelhalf-duplexenfull-duplexmodus,
en biedt flexibele vezelopties (100M of 1000M) voor een betere compatibiliteit met netwerkinrichtingen.
De montageopties van het product, waaronder een DIN-spoor en een distributiebox, zorgen voor een eenvoudige
Dit maakt het ideaal voor gebruik inindustriële automatisering,vervoerssystemen
enbuitennetwerktoepassingen.
Mini-industriële media converter functies
De LNK-IMC3012 Series Industrial Gigabit Media Converter is gebouwd voor robuuste en betrouwbare netwerkuitbreiding in veeleisende omgevingen.het garanderen van een stabiele gegevensoverdracht over lange afstanden met industriële duurzaamheid.

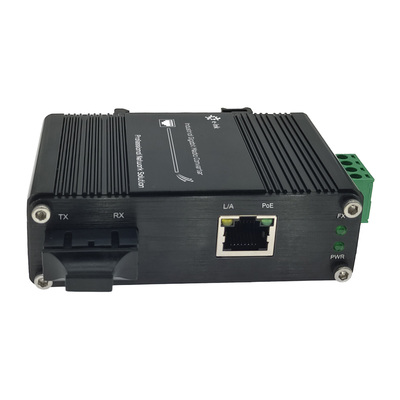

Gigabit Ethernet & Auto-sensing:Met een 10/100/1000BASE-T RJ45-poort met automatische MDI/MDI-X voor automatische detectie van kabeltype, waardoor plug-and-play-connectiviteit wordt gewaarborgd.
High-Speed Fiber Uplink:Uitgerust met een 1000Base-X SC-vezelpoort voor bandbreedte-, langeafstands- en geluidsdichte glasvezelverbindingen.
Geoptimaliseerde gegevensstroom:Ondersteunt full/half-duplex-modus en automatische onderhandelingen voor flexibele en efficiënte gegevenscommunicatie over het netwerk.
Verbeterde energie-efficiëntie:Voldoet aan IEEE 802.3az (Energy-Efficient Ethernet), waardoor het stroomverbruik aanzienlijk wordt verminderd tijdens periodes van lage gegevensactiviteit.
Real-time statusbewaking:Uitgebreide LED-indicatoren bieden onmiddellijke, op één oogopslag gemaakte diagnoses voor stroom, verbindingsstatus en netwerkactiviteit.

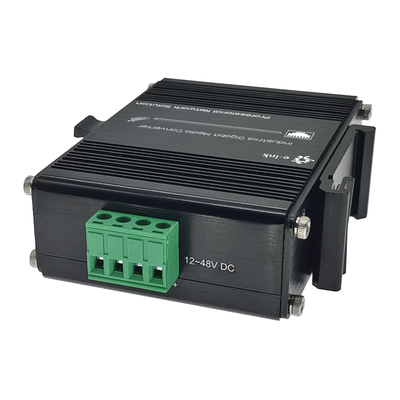

Vermogen voor breed bereik:Accepteert een brede 12~48VDC-invoer via een terminalblok, waardoor een stabiele werking wordt gewaarborgd in industriële omgevingen met schommelende voedingsbronnen.
Flexible installatiemogelijkheden:Ondersteunt zowel DIN-rail als wandmontage en biedt een veelzijdige implementatie voor bedieningskasten, telecomkasten en verschillende industriële toepassingen.
Robuust industrieel ontwerp:Ontworpen met een geharde, ventilatorloze metalen behuizing voor superieure betrouwbaarheid onder moeilijke omstandigheden.
Uitgebreide temperatuurtolerantie:Gebouwd om foutloos te werken in een breed temperatuurbereik van -40°C tot +75°C, ideaal voor harde buiten- of fabrieksomgevingen.
Technische indexen van mini-industriële mediaconverters
|
Ethernet
|
|
Normen:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z1000Base-X
|
|
IEEE 802.3az Energiezuinig Ethernet (EEE)
|
|
Verwerkingstype:
|
Opbergen en...Voorwaarts
|
|
Voortstuwingsfilter:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer geheugen:
|
1 Mbit
|
|
Maximaal Pakketlengte:
|
9K Bytes
|
|
Grootte van de adrestabel
|
2K MAC-adressen
|
|
Interface
|
|
Sluiting:
|
1x RJ45
|
|
Optische poort:
|
1 x SC1000Base-X
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen:
|
12~48VDC,4-pin terminal blok
|
|
Energieverbruik:
|
3W max.
|
|
LED-indicatoren:
|
|
PWR:
|
Standaard van het vermogen
|
|
L.A.:
|
Status van de gegevenslink
|
|
SPD:
|
Ethernet-status
|
|
100M/1000M:
|
L-vezelsINK Status
|
|
Afmetingen (WxDxH):
|
95 x70 x30 mm
|
|
Gewicht:
|
0.25kg.
|
|
Hoesje:
|
Aluminium Geval
|
|
Montageopties:
|
DIN-Rail / wandmontage
|
|
Milieu
|
|
Werktemperatuur:
|
-40°C tot75°C (-40°F tot 1 °C)67°F)
|
|
Opbergtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informatie voor het bestellen van een mini-industriële mediaconverter
|
Model
|
Beschrijving
|
|
LNK-IMC3012
|
Mini Industrial Media Converter, 10/100/1000Base-T naar 1000Base-SX,Multi-modus,550m, 850 nm,SC
|
|
LNK-IMC3012-20
|
Min.- Ik Industrial Media Converter, 10/100/1000Base-T naar 1000Base-LX,Monomode,20 km, 1310nm,SC
|
|
LNK-IMC3012-S20
|
Min.- Ik Industrial Media Converter, 10/100/1000Base-T naar 1000Base-BX,Eén-modus, één vezel,20 km, 1310/1550 nm,SC
|
|
Montageopties
|
️ De standaard DIN-Rail-beugel is geïnstalleerd; de wandbeugel is inbegrepen.
|
|
Stroomopties
|
►24W/1A24VDC stroomtoevoer. Open draad voor terminalblok
|
|
De stroomvoorziening dient apart te worden aangeschaft.
|
Mini Industrial Media Converter-toepassing
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice,het verstrekken vanproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product door technici en schade door de mens
de aankoop van de producten die door niet-natuurlijke rampen zijn veroorzaakt, kan de afnemer rechtstreeks naar het aankooppunt gaan om dezelfde soort producten te vervangen.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster geretourneerd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
