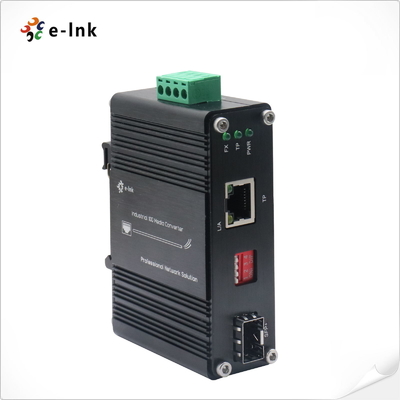

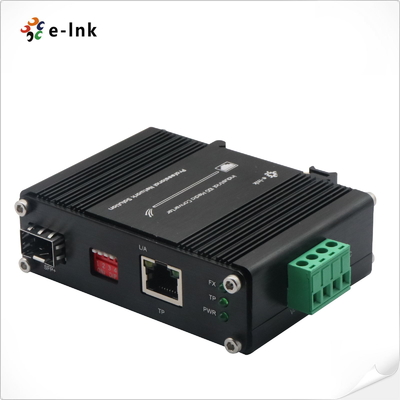

Compacte industriële 10G media converter, SFP+ RJ45-poort, breed temperatuurbereik

Ethernet

Normen:

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3bz 2.5G/5GBASE-T

IEEE 802.3an 10GBASE-T

IEEE 802.3ae 10Gbps Ethernet

IEEE 802.3x full-duplex stroomregeling

IEEE 802.3az Energiezuinig Ethernet (EEE)

Voorwaarts&Filtering Het tarief:

100 Mbps

1000 Mbps

2.5Gbps

5 Gbps

10 Gbps

Netwerkkabels:

10G/5G/2.5G/1G/100M BASE-T:

　10G Cat 6A/7

　5G Cat 6/6A/7

　1G/2.5G Cat 5e/6/6A/7

100M Cat 5/5e/6/6A/7

　UTP-kabel van categorie 5/5e/6/6A/7 (maximaal 100 meter)

　EIA/TIA-568 100-ohm STP (100 meter, max.)

10GBASE-LR/SR/BX:

　Multi-mode glasvezelkabel van 50/125 μm of 62,5/125 μm, tot 300 m

　9/125μm enkelmodus glasvezelkabel, tot 80 km

Verwerkingstype:

Verzamel- en doorsturen

van textiel:

20 Gbps

Jumbo Frame:

16K

Adrestabel:

9K-invoeringen, automatisch bronadres leren en ouder worden

Interface

Sluiting:

1 x RJ45

Optische poort:

1 x SFP+

OmgevingN.l.

Werktemperatuur:

-40°C tot 80°C (-40°F tot 176°F)

Opbergtemperatuur:

-40°C tot 85°C (-40°F tot 185°F)

Relatieve luchtvochtigheid:

5% tot 95% niet-condenserend

MTBF

> 200 000 uur

Elektrische en mechanische apparatuur

Invoervermogen:

12 tot 48VDC, Overbodig vermogen (4-pin terminal blok)

Energieverbruik:

5W Max

Bescherming:

Stroominvoer overbelasting:

Automatisch opnieuw instellen

Omgekeerde polariteit:

Huidig

DIP Schakelaar

DIP-schakelaar met 4 cijfers

functieVerband

DIP

Functie

Instellingen

SW 1

Voorbehouden

ON - voorbehouden

OFF - voorbehouden

SW 2

Voorbehouden

ON - voorbehouden

OFF - voorbehouden

SW 3

Voorbehouden

ON - voorbehouden

OFF - voorbehouden

SW 4

Voorbehouden

ON - voorbehouden

OFF - voorbehouden

- Nee, niet echt.de: De functie van de DIP-switch kan worden aangepast aan de eisen van de klant.

LED-indicatoren:

PWR:

Standaard van het vermogen

LA:

Link/activiteit op Ethernet-poort

TP:

Ethernet-status

FX:

SFP+ZuivelHaven Status

Afmetingen (WxDxH):

95 x70 x30 mm

Gewicht:

0.25Kilo's

Hoesje:

Aluminium Geval

Montageopties:

DIN-Rail/wandmontage

Reglementaire goedkeuringen

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, klasse A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (opleving)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Model

Beschrijving

LNK-IMC10G-SFP+

Mini Industriële 10G/5G/2.5G/1G/100M koper naar 10GBASE-X SFP+ media converter

SFP-opties

¢ SFP+ Selecteer uw SFP+ op ons SFP+ Opties pagina (SFP voor de industrie).

¢ SFP+ de module moet afzonderlijk worden aangeschaft.

Montageopties

️ De standaard DIN-Rail-beugel is geïnstalleerd; de wandbeugel is inbegrepen.

Stroomopties

►24W/1A24VDC stroomtoevoer. Open draad voor terminalblok

️ De standaard DIN-Rail-beugel is geïnstalleerd; de wandbeugel is inbegrepen.

 De stroomvoorziening dient apart te worden aangeschaft.
