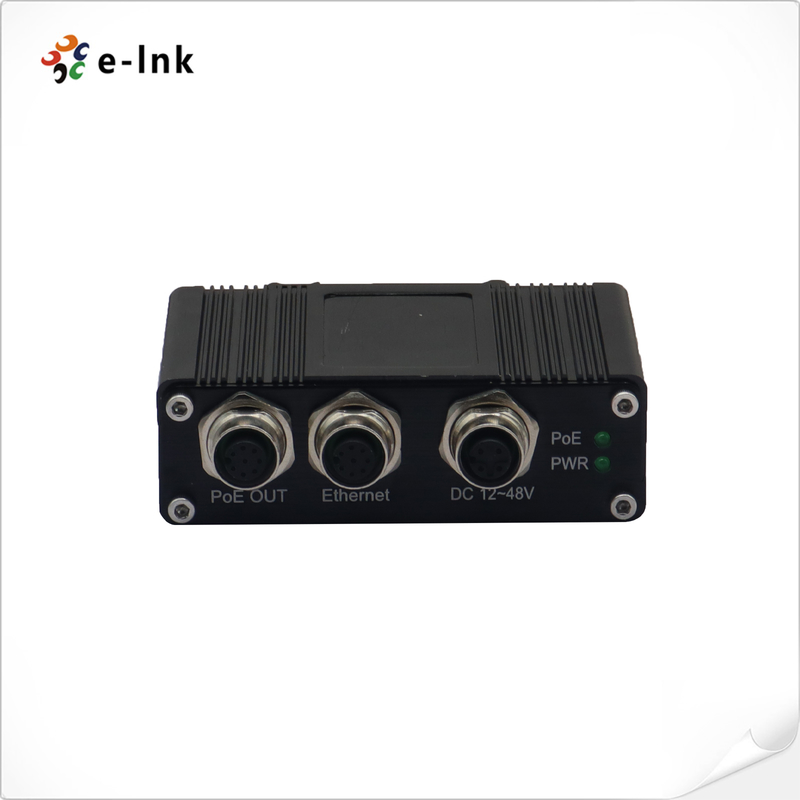

E-Link EN50155 Compatibele M12 PoE Injector
Overzicht
De E-Link EN50155 compatibele PoE Injector is ontworpen voor veeleisende industriële
toepassingen, waaronder rollend materieel, voertuigen en spoorwegsystemen. Dit geavanceerde
IEEE802.3at PoE-apparaat beschikt over Intelligent Detection en biedt een enkele 10/100/1000
Base-T(X) PoE-uitgangspoort die voldoet aan de EN50155-normen. Ontworpen om bestand te zijn tegen zware
omgevingen, maakt de PoE-injector gebruik van M12-connectoren voor veilige, duurzame verbindingen,
waardoor een betrouwbare werking wordt gegarandeerd, zelfs in omstandigheden met trillingen en schokken. Hij schakelt alleen in
wanneer een geldige PoE-handtekening wordt gedetecteerd van downstream-apparaten, waardoor niet-PoE
apparaten worden beschermd tegen mogelijke schade. De LNK-INJ301-M12 biedt een geïntegreerde voedingsoplossing
met een breed spanningsingangsbereik van 12-48VDC, ideaal voor toepassingen met hoge beschikbaarheid.
Kenmerken
12~48VDC voedingingang
Volledig compatibel met IEEE802.3af/at-standaarden
Ondersteunt 10/100/1000Base-TX voor zowel data- als stroomoverdracht
Compatibel met DIN-rail en wandmontage opties
M12-connectoren zorgen voor veilige en duurzame verbindingen
Uitgebreide LED-indicatoren voor PoE-statusbewaking
Ontworpen voor extreme omstandigheden met een bedrijfstemperatuurbereik van -40°C tot 80°C
(-40°F tot 176°F)
Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Verwerkingstype:
|
Forward
|
|
Half-duplex, Full-duplex
|
|
Forward Filter Snelheid:
|
1.488.000pps (1000Mbps)
|
|
Bekabeling:
|
10/100/1000Base-T
|
|
Connector:
|
2x M12 connector (8-pins female M12 A-codering)
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF:
|
>200.000 uur
|
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
12~48VDC op 5-pins female M12 A-Codering
|
|
Stroomverbruik:
|
36W Max.
|
|
PoE (Power over Ethernet)
|
|
Standaard:
|
IEEE802.3af/at
|
|
Poort:
|
M12 connector (8-pins female M12 A-codering)
|
|
Max. Vermogen per Poort:
|
30W Max
|
|
LED Indicatoren:
|
|
Voeding:
|
Voedingsstatus
|
|
PoE:
|
PoE-status
|
|
Afmetingen (BxDxH):
|
95 x 70 x 30 mm
|
|
Gewicht:
|
0,25 kg
|
|
Behuizing:
|
Aluminium Behuizing
|
|
Montageopties:
|
DIN-Rail / Wandmontage
|
|
Regelgevende goedkeuringen
|
|
ISO9001
|
|
FCC deel 15, Klasse A, EN50155
|
|
EN55022:2006+A1: 2007 Klasse A
|
|
Overspanningsbeveiliging:
|
|
RJ45: 1KV
|
|
Voeding: 500V
|
|
ESD: 4KV/8KV
|
Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-INJ301-M12
|
EN50155 Industriële 1-poorts 10/100/1000M M12 PoE Injector 12~48VDC Voedingsingang
|
|
Montageopties
|
► Standaard DIN-Rail beugel geïnstalleerd; Wandmontage beugel is inbegrepen.
|
|
Voedingsopties
|
► Voeding moet apart worden aangeschaft
|

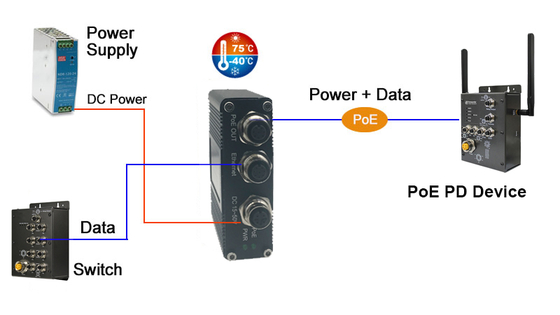

Toepassing
M12 Pin Toewijzingen:
|
Pin
|
Toewijzing
|
|
RJ45
|
M12
|
PoE
|
Ethernet
|
|
1
|
6
|
TP0+
|
TP0+
|
|
2
|
4
|
TP0-
|
TP0-
|
|
3
|
5
|
TP1+
|
TP1+
|
|
4
|
7
|
TP2+(VCC+)
|
TP2+
|
|
5
|
1
|
TP2-(VCC+)
|
TP2-
|
|
6
|
8
|
TP1-
|
TP1-
|
|
7
|
2
|
TP3+(VCC-)
|
TP3+
|
|
8
|
3
|
TP3-(VCC-)
|
TP3-
|
