Industrieel6- haven10/100Base-T+3-poort 100BASE-FX Ethernet Switch
Overzicht

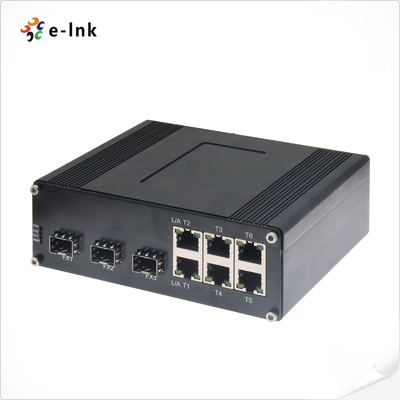

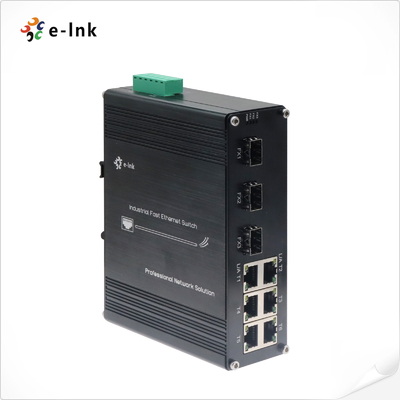

De LNK-IMC306-serie is een geharde industriële Ethernet-switch die koper en vezels combineert
6×10/100Base-TX koperen poorten en 3×100Base-FX
Deze schakelaar is ontworpen voor betrouwbare netwerkprestaties in harde industriële omstandigheden.
milieus.
Belangrijkste specificaties:
- 6×RJ45-poorten met ondersteuning voor:
- 10/100Mbps automatische onderhandeling
- Full/half-duplex werking
- Auto MDI/MDI-X crossover
- 3×vezeloptische poorten compatibel met:
- enkelmodus- of meermodusvezels (1/2 kern)
- Transmissieafstanden tot 2 km (multi-mode) of 20 km/40 km (single-mode)
- industriële ontwerpen met:
- Breed werktemperatuurbereik
- Hoge EMI-weerstand
- Robuuste metalen behuizing
Ideale toepassingen:
✓ industriële automatiseringssystemen
✓ IP-bewakingsnetwerken
✓ Inzet van draadloze toegangspunten
✓ Oplossingen voor connectiviteit op afstand
Deze schakelaar levert uitzonderlijke betrouwbaarheid met zijn geharde constructie en flexibele connectiviteit
Het is een zeer geschikt instrument voor het creëren van stabiele netwerkinfrastructuren in uitdagende omgevingen.
De drievoudige glasvezelpoorten zorgen voor verbeterde netwerkredundantie en uitgebreide bereikmogelijkheden.
De automatische koperen poorten zorgen voor een eenvoudige plug-and-play installatie.
Met zijn optimale poortconfiguratie en industriële duurzaamheid biedt de LNK-IMC306-serie een
kosteneffectieve oplossing voor veeleisende netwerkaanpassingen waarvoor zowel koper als vezels nodig zijn
connectiviteit.
Kenmerken
SFP, SC, FC, ST Facultatief
Ondersteunt 802.3x Stroomcontrole
¢ IEEE 802.3az Energiezuinig Ethernet (EEE)
¢ Overbodige energie-invoer
¢ Ondersteunt montage van DIN-Rail
️ -40°C tot 80°C (-40°F tot 176°F)
6 10/100Base-TX + 3 100Base-FX
10/100Mbps RJ45-poort ondersteunt Full/Half-duplex, automatische onderhandeling, automatische MDI/MDIX
Toepassing
Technische indexen
| Ethernet |
| Normen: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE 802.3az Energiezuinig Ethernet (EEE) |
| IEEE802.3x Stroomregeling |
| Doorstuur- en filtersnelheid: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Packet Buffer geheugen: |
512K bits |
| Verwerkingstype: |
Verzamel- en doorsturen |
| Grootte van de adrestabel: |
1024 MAC-adressen |
| Interface |
| Sluiting: |
6 x RJ45 |
| Optische poort: |
3 x 100Base-FX (SFP, SC, FC, ST optioneel) |
| Ethernet-poort |
RJ45 poort 1 ~ poort 6 |
| Milieu |
| Werktemperatuur: |
-40°C tot 80°C (-40°F tot 176°F) |
| Opbergtemperatuur: |
-40°C tot 85°C (-40°F tot 185°F) |
| Relatieve luchtvochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 200 000 uur |
| Elektrische en mechanische apparatuur |
| Invoervermogen: |
12~48VDC, redundant vermogen (6-pin terminal blok) |
| Energieverbruik: |
5W max. |
| Bescherming: |
| Stroominvoer overbelasting: |
Automatisch opnieuw instellen |
| Omgekeerde polariteit: |
Huidig |
| LED-indicatoren: |
| Vermogen: |
PWR-status |
| Ethernet (per poort): |
Verband/activiteit |
| Zuiverheid: |
FX1, FX2, FX3 |
| Afmetingen (WxDxH): |
150 x 115 x 50 mm |
| Gewicht: |
0.6kg |
| Hoesje: |
Aluminium behuizing |
| Montageopties: |
DIN-Rail |
| Reglementaire goedkeuringen |
| ISO9001 |
| EN55022:2010+AC: 2011, klasse A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (opleving) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Informatie over bestellingen
| Model |
Beschrijving |
| LNK-IMC306 |
Industriële Ethernet-switch: 6-poort 10/100Base-TX + 3-poort 100BASE-FX-vezel, Multimode, Dual Fiber, SC, 2KM |
| LNK-IMC306-20 |
Industriële Ethernet-switch: 6-poort 10/100Base-TX + 3-poort 100BASE-FX-vezel, enkelmodus, dubbelvezel, SC, 20 km |
| LNK-IMC306S-20 |
Industriële Ethernet-switch: 6-poort 10/100Base-TX + 3-poort 100BASE-FX-vezel, Single Mode, Single Fiber, SC, 20KM |
| LNK-IMC306F-20 |
Industriële Ethernet-switch: 6-poort 10/100Base-TX + 3-poort 100BASE-FX-vezel, Single Mode, Single Fiber, FC, 20KM |
| LNK-IMC306-SFP |
Industriële 6-poort 10/100BASE-T + 3-poort 100BASE SFP Ethernet-switch |
| SFP-opties |
Selecteer uw SFP op onze SFP-opties |
| De SFP-module moet apart worden aangeschaft. |
| Montageopties |

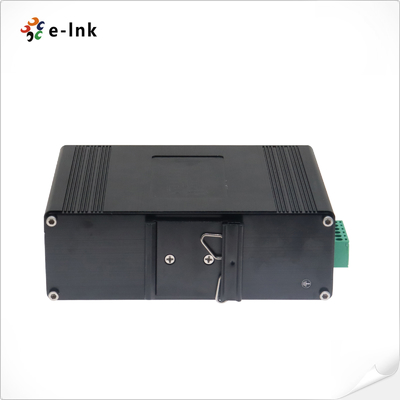

️ De standaard DIN-Rail-beugel is geïnstalleerd. |
| Stroomopties |
24W/1A 24VDC DIN-Rail stroomvoorziening. |
| De stroomvoorziening dient apart te worden aangeschaft. |
