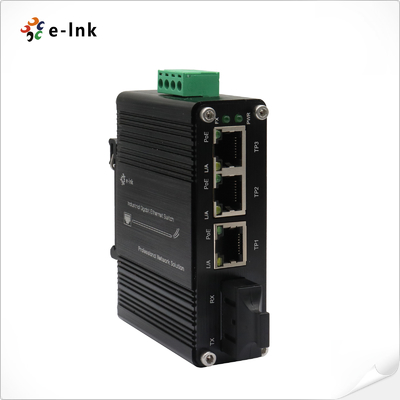

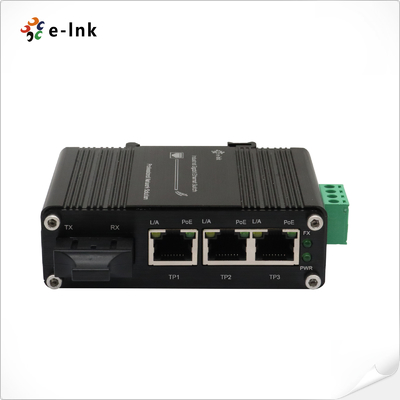

Mini Industriële 3-poorts 10/100/1000T 802.3at PoE + 1-poorts 1000X SC Ethernet Switch met 12~48VDC Input en Voltage Booster
Overzicht
De LNK-IMC103GP-serie is een compacte maar robuuste, onbeheerde industriële PoE+ switch ontworpen voor
gebruik in zware omgevingen. Door 3× 10/100/1000Base-T PoE+ poorten (802.3at, 30W/poort)
en 1× 1000Base-X SC glasvezelpoort te combineren, levert deze ruimtebesparende switch betrouwbare stroom en connectiviteit
onder extreme omstandigheden.
Belangrijkste kenmerken en voordelen:
✔ Industriële PoE+ oplossing:
- 3× Gigabit PoE-poorten (tot 30W elk) voor het voeden van IP-camera's/WAP's
- Ingebouwde voltage booster ondersteunt een breed 12-48VDC ingangsbereik
- Ideaal voor installaties op zonne-energie/windenergie
✔ Robuust ontwerp:
- -40°C tot +75°C bedrijfstemperatuur
- Trilling- en schokbestendige constructie
- 100% burn-in getest voor betrouwbaarheid
✔ Vereenvoudigde connectiviteit:
- SC glasvezelpoort voor ruisbestendige langeafstandverbindingen
- Plug-and-play werking met automatische onderhandeling
- DIN-rail of wandmontage opties
✔ Gecertificeerde betrouwbaarheid:
- CE/FCC-conform
- Overspanningsbeveiliging (EN61000-6-2/4)
- Metalen behuizing voor EMI-afscherming
Ideale toepassingen:
• Buitensurveillancesystemen op zonne-energie
• Transportinfrastructuur (weg-/tunnelbewaking)
• Industriële IoT-implementaties op afstand
• Draadloze netwerken in zware omgevingen
Met zijn unieke combinatie van PoE+, glasvezelconnectiviteit en een breed voltage-ingangsbereik biedt de LNK-IMC103GP
serie een kosteneffectieve, onderhoudsvrije oplossing voor industriële edge-netwerken. De compacte vormfactor en het robuuste ontwerp van de switch maken hem perfect voor installaties met beperkte ruimte waar
betrouwbaarheid cruciaal is.
Kenmerken
► 12~48VDC breed bereik stroomingang met power booster functie
► Tot 90W PoE-budget (48VDC), 90W PoE-budget (24VDC), 60W PoE-budget (12VDC)
► Ondersteunt Full/Half-duplex, Auto-negotiation
► IEEE 802.3az Energiezuinig Ethernet (EEE)
► IP40 Aluminium behuizing

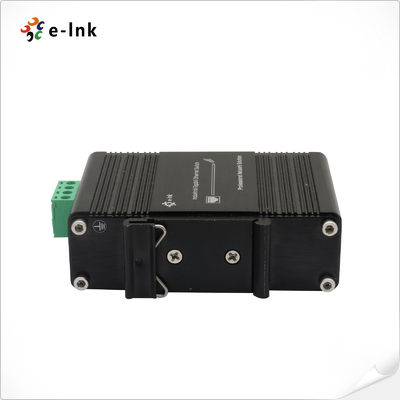

► Ondersteunt DIN-rail & wandmontage installatie
► Milieuvriendelijk gehard -40°C tot 75°C (-40°F tot 167°F) bedrijfstemperatuur
► 3 10/100/1000BASET RJ45 auto-MDI/MDI-X poorten met IEEE 802.3at PoE+ Injector (Poort 1 tot Poort 3)
► 1 1000Base-X SC poort

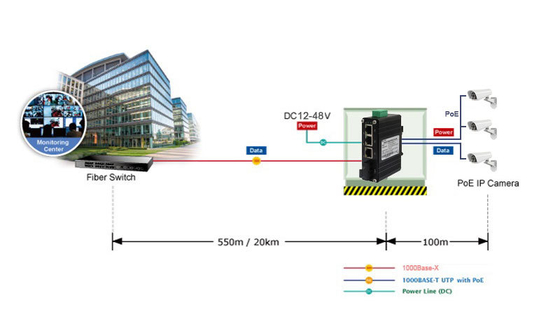

Toepassing
Technische indexen
Ethernet
| Standaarden: |
| IEEE802.3 10Base-T |
IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Full-Duplex Flow Control |
| IEEE 802.3az Energiezuinig Ethernet (EEE) |
| Verwerkingstype: |
| Store-and-Forward |
Forward Filter Snelheid: |
| 14.880pps (10Mbps) |
148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Packet Buffer Geheugen: |
| 4 Mbit |
Switch Fabric: |
| 12Gbps |
Max. Packet Lengte: |
| 9K Bytes |
Adrestabelgrootte |
| 2K MAC-adressen |
Interface |
| Connector: |
| 3 x RJ45 met 802.3at PoE+ injector functie (Poorten 1 tot 3) |
Optische poort: |
| 1 x SC 1000Base-X |
PoE (Power over Ethernet) |
| Standaard: |
| IEEE 802.3at Power over Ethernet Plus |
IEEE 802.3af Power over Ethernet |
| Poort: |
| RJ45 |
Stroompintoewijzing |
| 4/5(+), 7/8(-) |
PoE-budget: |
| Tot 90 watt PoE-budget (48VDC), 90 watt PoE-budget (24VDC), 60 watt PoE-budget (12VDC) |
Elektrisch en mechanisch |
| Ingangsvermogen: |
| 12~48VDC, 2-pins klemmenblok |
Stroomverbruik: |
| <95W (Non-PoE<6W) |
LED-indicatoren: |
| PWR: |
| Stroomstatus |
L/A: |
| Ethernet LINK-status |
FX: |
| Glasvezel LINK-status |
PoE: |
| PoE-status |
Afmetingen (BxDxH): |
| 95 x 70 x 30 mm |
Gewicht: |
| 0,3 kg |
Behuizing: |
| Aluminium behuizing |
Montageopties: |
| DIN-rail / Wandmontage |
Omgeving |
| Bedrijfstemperatuur: |
| -40°C tot 75°C (-40°F tot 167°F) |
Opslagtemperatuur: |
| -40°C tot 85°C (-40°F tot 185°F) |
Relatieve vochtigheid: |
| 5% tot 95% niet-condenserend |
MTBF |
| > 200.000 uur |
Wettelijke goedkeuringen |
| ISO9001, CE, FCC, RoHS |
| EMI: |
|
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Bestelinformatie
|
Model
| Beschrijving |
LNK-IMC103GP |
| Mini Industriële 3-poorts 10/100/1000T 802.3at PoE + 1-poorts 1000X SC Gigabit Ethernet Switch met 12~48VDC Input en Voltage Booster, SC Glasvezelpoort, Multimode, Dual Fiber, 850nm, 550m |
LNK-IMC103GP-20 |
| Mini Industriële 3-poorts 10/100/1000T 802.3at PoE + 1-poorts 1000X SC Gigabit Ethernet Switch met 12~48VDC Input en Voltage Booster, SC Glasvezelpoort, Single Mode, Dual Fiber, 1310nm, 20km |
LNK-IMC103GPS-20A |
| Mini Industriële 3-poorts 10/100/1000T 802.3at PoE + 1-poorts 1000X SC Gigabit Ethernet Switch met 12~48VDC Input en Voltage Booster, SC Glasvezelpoort, Single Mode, Single Fiber, 1310nm TX/1550nm RX, 20km |
LNK-IMC103GPS-20B |
| Mini Industriële 3-poorts 10/100/1000T 802.3at PoE + 1-poorts 1000X SC Gigabit Ethernet Switch met 12~48VDC Input en Voltage Booster, SC Glasvezelpoort, Single Mode, Single Fiber, 1550nm TX/1310nm RX, 20km |
Montageopties |
| ► Standaard DIN-rail beugel geïnstalleerd; Wandmontagebeugel is inbegrepen. |
Stroomopties |
| ► 12~48VDC voeding. Open draad voor klemmenblok |
► Voeding moet apart worden aangeschaft. |
|
