Industriële 1G/10G SFP+ naar SFP+ OEO-converter (3R-repeater) met 1G Ethernet-mediaconverterfunctie

Industriële 1G/10G SFP+ naar SFP+ OEO-converter (3R-repeater) met 1G Ethernet-mediaconverterfunctie

Overzicht

De ETH-IMC2402-OEO-serie vertegenwoordigt een 10G-systeem van hoge prestaties voor industriële doeleinden.

Optisch-elektrisch-optische (OEO) omvormer ontworpen voor netwerkinfrastructuur van kritieke belang.

Deze robuuste apparaten dienen dubbele functies als zowel vezel media converters en langeafstand

met een vermogen van niet meer dan 50 W

(-40°C tot +80°C).

ontworpen voor backbone-netwerktoepassingen, waaronder SAN-, LAN- en MAN-omgevingen,

de serie biedt veelzijdige protocolondersteuning voor SDH/SONET STM-64/OC-192, 10G Fiber

Het heeft een uitstekende capaciteit voor het converteren van optische golflengten.

(1310nm/1550nm/CWDM/DWDM) met Loop-back functionaliteit, waardoor het ideaal is voor veeleisende

installaties in onderzoeks- en ontwikkelingslaboratoria, datacenters en telecommunicatiefaciliteiten.

De flexibele architectuur van de converter maakt het ook mogelijk om 1 Gbps glasvezel-koperen media te converteren met

De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure.

als protocolonafhankelijke glasvezelherhaler of mediaconverter, de ETH-IMC2402-OEO

De serie zorgt voor betrouwbare prestaties in harde industriële omgevingen waar standaard

De apparatuur zou falen.

Belangrijkste punten:
1. Dubbele functionaliteit als zowel mediaconverter als langeafstandsrepeater
2- industriële betrouwbaarheid voor extreme omstandigheden
3Uitgebreide 10G-protocolondersteuning
4Geavanceerde golflengte-conversie mogelijkheden
5Uitgebreid bereik van 120 km.
6. Missiekritische toepassingen
7. Duidelijke onderscheiding van commerciële oplossingen

Kenmerken

De DIP-switch ondersteunt 1.25G/10G vezeldata-switching

Kan als 1G Ethernet Media Converter als Ethernet wordt gebruikt

¢ Aluminium behuizing IP40

¢ Ondersteunt DIN-Rail/Wall-Mount installatie

️ -40°C tot 80°C (-40°F tot 176°F)

Ondersteuning van warm aansluiten, full state led display, gemakkelijke installatie

Ondersteunt ITUT voorgeschreven DWDM/CWDM-golflengte en kan ook de DDM-functie weergeven

Ondersteuning van Loop-back en Jumbo Frame

- Transparante vervoer en zeer geringe vertraging

3R-functie (regeneratie, hervorming, hertiming)

Toepassing

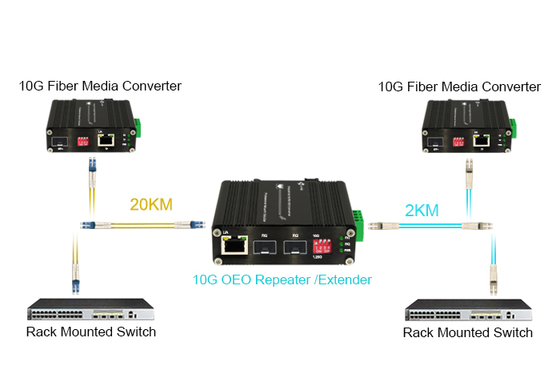

Toepassing I: 1G/10G OEO-omvormer (3R-herhaler)

Toepassing II: Ethernet-apparatuur met 1 Gbps-functie als glasvezel-kopermedia

omvormer

Technische indexen

Prestatiegegevens	Technische indexen
Functie van de apparatuur	3R-herhaler
Transmissie snelheid	10G: 8,5Gb/s-11,7Gb/s
Protocolen	8.5G glasvezelkanaal SONET OC-192, SDH STM-64 (9,95 Gbps) 10G WAN (10Gbps) 10G LAN (10,31Gbps) OTN OTU-2 (G.709) (10,70 Gbps) 10G LAN met 255/237 FEC-codering (11,09 Gbps) 10G glasvezelkanaal (11,32 Gbps) 10G POS
Interface type	SFP+ tot SFP+
Transmissieafstand	SFP+-module: maximaal 80 km
Maximaal pakket Uitwisselingspercentage	14,880,950/S
Werktemperatuur	-40°C tot 80°C (-40°F tot 176°F)
Bergingstemperatuur	-40°C tot 85°C (-40°F tot 185°F)
Relatieve luchtvochtigheid	5% tot 95% niet-condenserend
MTBF	> 200 000 uur
Ethernet Media Converter specificaties
Normen	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Full-duplex stroomregeling
Werkstand	10/100/1000BASE-T tot 1000BASE-SX/LX
Porttype	SFP tot RJ45
Netwerkkabels	Twented-paar 10BASE-T: 2-paar UTP Cat. 3,4,5, tot 100 m 100BASE-TX: 2-paar UTP Cat. 5, maximaal 100m 1000BASE-T: 4-paar STP Cat 5 tot 100 m Kabels met glasvezel 1000BASE-SX: 50/125 μm of 62,5/125 μm multi-mode glasvezelkabel, tot 220/550 m/2 km. 1000BASE-LX: 9/125μm enkelmoduskabel, die een lange afstand biedt voor 10/20/40/80/120km (afhankelijk van de SFP-module)
Elektrische en mechanische apparatuur

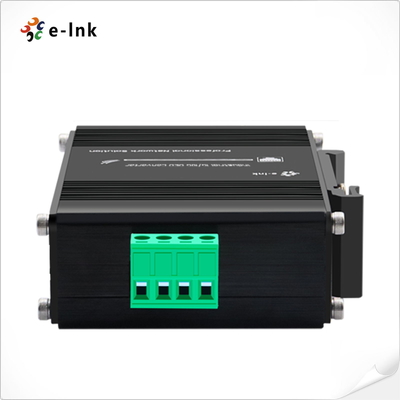

Invoervermogen	12~48VDC, redundant vermogen (6-pin terminal blok)
Energieverbruik	Maximaal 8 W
Bescherming
Overbelasting van de energie-invoer	Automatisch opnieuw instellen
Omgekeerde polariteit	Huidig

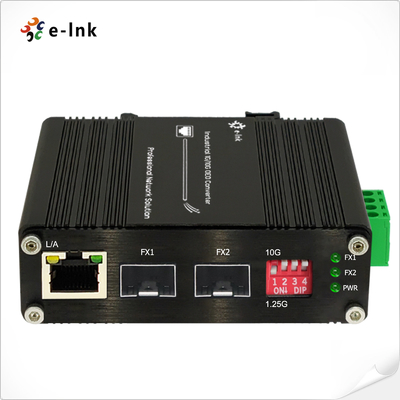

DIP Schakelaar
4-cijferige DIP-schakelaarfunctie	DIP	Functie	Instellingen
	SW 1	1.25G/10G	ON - 1,25 tot 8,5 G	OFF - 10.3G of 14.025G
	SW 2	Voorbehouden	ON - voorbehouden	OFF - voorbehouden
	SW 3	Voorbehouden	ON - voorbehouden	OFF - voorbehouden
	SW 4	Voorbehouden	ON - voorbehouden	OFF - voorbehouden
LED-indicatoren:
PWR	Standaard van het vermogen
FX1	SFP-poort 1
FX2	SFP-poort-2
L.A.	TP LINK/ACT
Afmetingen (WxDxH)	95 x 70 x 30 mm
Gewicht	0.25kg.
Hoesjes	Aluminium behuizing
Montageopties:	DIN-Rail-bevestiging
Reglementaire goedkeuringen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Informatie over bestellingen
