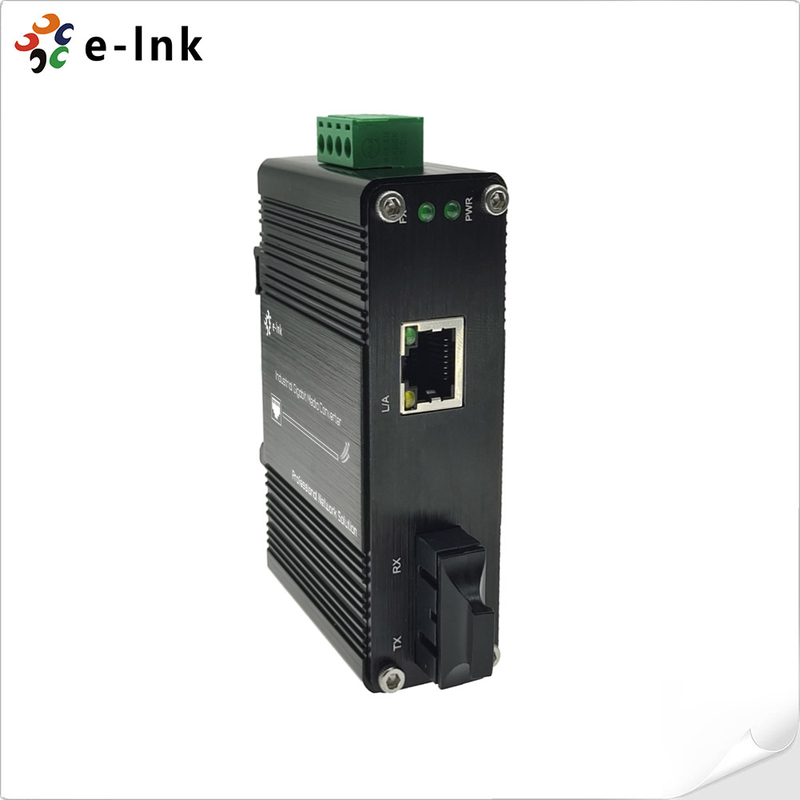

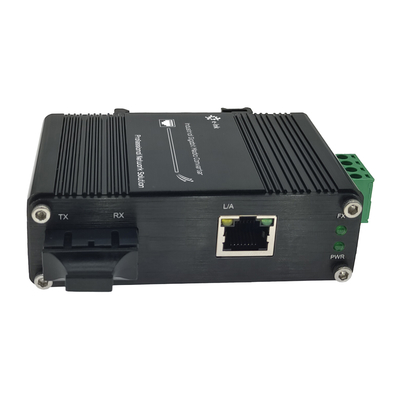

Mini Industrial 10/100/1000Base-T tot 1000Base-X MediaConverter
Overzicht
De LNK-IMC3012-serie is een industriële mediaconverter die naadloos netwerk mogelijk maakt
Het programma is ontworpen voor de convertie van 10/100/1000BASE-T koperen Ethernet en 1000BASE-X vezels.
Het systeem werkt betrouwbaar over een uitgebreid temperatuurbereik (-40°C tot 75°C) en heeft de volgende kenmerken:
De Ethernet-poort ondersteunt zowel half- als full-duplex
de modus, waarbij flexibele verbindingsopties worden gewaarborgd.
Een belangrijk voordeel van de LNK-IMC3012-serie is de dual-rate glasvezelpoort, die zowel 100Mbps als
1000 Mbps snelheden voor brede compatibiliteit met verschillende glasvezelapparaten.
Voor een gemakkelijke inzet ondersteunt de converter DIN
montage van rails of installatie in distributiebussen, waardoor het een ideale oplossing is voor industriële netwerken,
de automatisering en infrastructuurprojecten die betrouwbare mediaconversie vereisen.
Kenmerken
¢ IEEE 802.3az Energiezuinig Ethernet (EEE)
uitgebreide LED-indicatoren voor netwerkdiagnostiek
1 poort 10/100/1000BASE-T RJ45 met automatische MDI / MDI-X-functie
1 SC Port, 1000Base-X
Ondersteunt Full/Half-duplex, automatische onderhandelingen

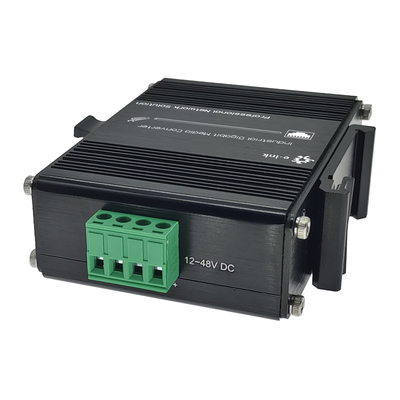

️ 12~48VDC-toevoer van het eindblok
¢ Ondersteunt DIN-Rail & Wall-mount installatie
-40°C tot 75°C (~40°F tot 167°F)

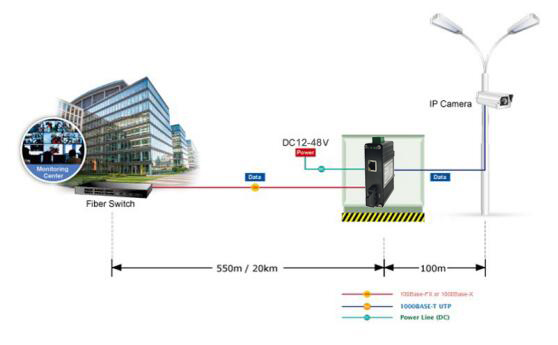

Toepassing
Technische indexen
| Ethernet |
| Normen: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energiezuinig Ethernet (EEE) |
| Verwerkingstype: |
Verzamel- en doorsturen |
| Voortstuwingsfilter: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Packet Buffer geheugen: |
1 Mbit |
| Maximale pakketlengte: |
9K Bytes |
| Grootte van de adrestabel |
2K MAC-adressen |
| Interface |
| Sluiting: |
1x RJ45 |
| Optische poort: |
1 x SC 1000Base-X |
| Elektrische en mechanische apparatuur |
| Invoervermogen: |
12~48VDC, 4-pins eindblok |
| Energieverbruik: |
3W max. |
| LED-indicatoren: |
| PWR: |
Standaard van het vermogen |
| L/A: |
Status van de gegevenslink |
| SPD: |
Ethernet-status |
| 100M/1000M: |
Fiber LINK-status |
| Afmetingen (WxDxH): |
95 x 70 x 30 mm |
| Gewicht: |
0.25kg. |
| Hoesje: |
Aluminium behuizing |
| Montageopties: |
DIN-Rail / wandmontage |
| Milieu |
| Werktemperatuur: |
-40°C tot 75°C (-40°F tot 167°F) |
| Opbergtemperatuur: |
-40°C tot 85°C (-40°F tot 185°F) |
| Relatieve luchtvochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 200 000 uur |
| Reglementaire goedkeuringen |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informatie over bestellingen
| Model |
Beschrijving |
| LNK-IMC3012 |
Mini Industrial Media Converter, 10/100/1000Base-T tot 1000Base-SX, Multi-mode, 550m, 850nm, SC |
| LNK-IMC3012-20 |
Mini Industrial Media Converter, 10/100/1000Base-T tot 1000Base-LX, enkelmodus, 20km, 1310nm, SC |
| LNK-IMC3012-S20 |
Mini Industrial Media Converter, 10/100/1000Base-T naar 1000Base-BX, Single-mode, Single Fiber, 20km, 1310/1550nm, SC |
| Montageopties |
️ De standaard DIN-Rail-beugel is geïnstalleerd; de wandbeugel is inbegrepen. |
| Stroomopties |
24W/1A 24VDC stroomvoorziening. |
| De stroomvoorziening dient apart te worden aangeschaft. |
