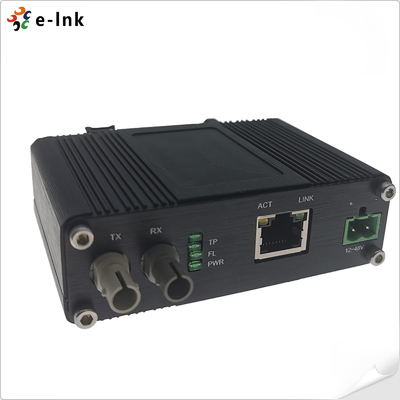

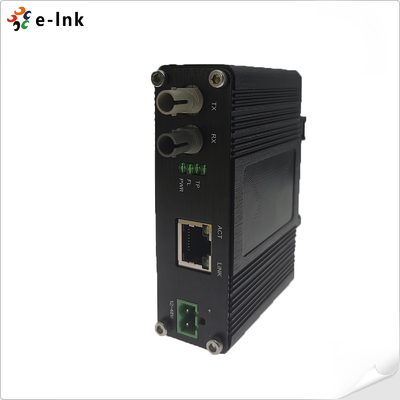

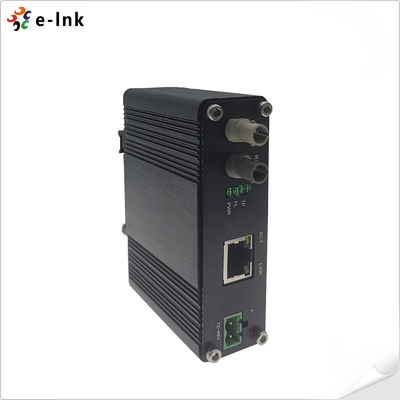

Mini Industriële 10BASE-T naar 10BASE-FL Ethernet Media Converter
Overzicht
De LNK-IMC10FST-serie is een robuuste, industriële media converter die naadloos
10Base-T Ethernet verbindt met 10Base-FL glasvezelnetwerken, en zowel single-mode als multimode
glasvezel ondersteunt met transmissieafstanden tot 20.000 meter.
Belangrijkste kenmerken:
✔ Industriële Duurzaamheid – Werkt in extreme temperaturen (-40°C tot 75°C) met een robuuste aluminium
behuizing voor zware omgevingen.
✔ Auto-Sensing UTP-poort – Elimineert problemen met crossover-kabels door automatisch te detecteren en
zich aan te passen aan MDI/MDI-X (werkt met rechte of crossover-kabels).
✔ Flexibele Connectiviteit – Ondersteunt half-duplex & full-duplex modi voor een soepele integratie met switches,
NIC's en legacy Ethernet-apparaten.
✔ Eenvoudige Installatie – DIN-rail of distributiebox montage voor snelle implementatie in industriële netwerken.
Waarom deze converter kiezen?
- Breid 10 Mbps Ethernet uit over lange afstanden met glasvezelbetrouwbaarheid.
- Geen handmatige configuratie—plug-and-play werking.
- Gebouwd voor fabrieksomgevingen, buiteninstallaties en veeleisende industriële toepassingen.
Upgrade uw netwerk met E-link’s geharde glasvezel media converter—ontworpen voor prestaties, duurzaamheid,
en probleemloze connectiviteit.
Kenmerken
► Interoperabel met andere 10Base media converters, 10Base, 10Base-T NIC's, hubs of switches
► Voldoet aan 802.3 10Base-T en 10Base-FL standaarden
► Ondersteunt Quality of Service (QoS), waardoor de transmissie van VoIP-pakketten wordt gegarandeerd
► Ondersteunt 802.3x Flow control
► -40°C tot 80°C (-40°F tot 176°F) bedrijfstemperatuur.
► Ondersteunt wandmontage en DIN-Rail installatie
Toepassing
Technische Indexen
|
Ethernet
|
| Standaarden: |
IEEE 802.3 |
| 10 Base-T |
| 10 Base-FL |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| IEEE802.3x Full duplex en flow control |
| Conversiemiddelen: |
Store and Forward-modus of Cut-Through-modus |
| Forward Filter Snelheid: |
14.880pps (10Mbps) |
| Golflengte: |
850nm |
| Bufferruimte: |
Ingebouwde 128Kb RAM voor databuffer |
| Flow Control: |
Full duplex: flow control;
Half duplex: back pressure
|
| Kabellengte: |
50/125um of 62.5/125um Multi-mode duplex glasvezelkabel voor 10Base-FL
100 meter max. voor UTP
2000 meter max. voor glasvezel Multi-mode
|
| Transmissietype: |
Base band |
| Verbindingsschakelaar: |
2-positie 10Base-T schakelaar aan RJ-45 kant (hub of W/S) |
| Interface |
| Connector: |
1x RJ45 10Base-T |
| Optische Poort: |
c |
| Elektrisch en Mechanisch |
| Ingangsvermogen: |
12~48VDC, 2-pins klemmenblok |
| Stroomverbruik: |
5W Max. |
| LED-indicatoren: |
| PWR: |
Stroomstatus |
| ACT: |
Data LINK Status |
| TP: |
Ethernet Status |
| FL: |
Glasvezel LINK Status |
| Afmetingen (BxDxH): |
95 x 70 x 30 mm |
| Gewicht: |
0.25Kg |
| Behuizing: |
Aluminium Behuizing |
| Montageopties: |
DIN-Rail / Wandmontage |
| Omgeving |
| Bedrijfstemperatuur: |
-40°C tot 75°C (-40°F tot 167°F) |
| Opslagtemperatuur: |
-40°C tot 85°C (-40°F tot 185°F) |
| Relatieve Vochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 200.000 uur |
| Regelgevende goedkeuringen |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestelinformatie
| Model |
Beschrijving |
| LNK-IMC10FST-MM |
Mini Industriële 10BASE-T naar 10BASE-FL Ethernet Media Converter, multi-mode, 2km, 850nm, ST |
| Montageopties |
► Standaard DIN-Rail beugel geïnstalleerd; Wandmontagebeugel is inbegrepen. |
| Stroomopties |
► 24W/1A 24VDC Voeding. Open Draad voor Klemmenblok |
| ► Voeding moet apart worden aangeschaft. |
