Micro Industriële 10G Niet-Blokkende Draadsnelheid Ethernet Media Converter voor Koper

Mini Industrial 10G/5G/2.5G/1G/100M koper naar 10GBASE-X SFP+ media converter

Overzicht

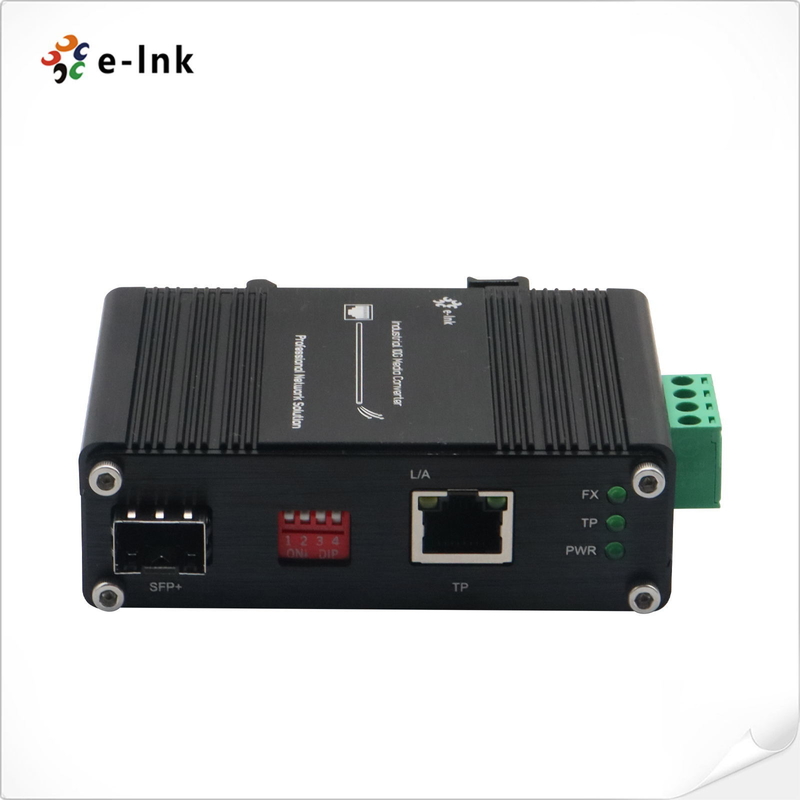

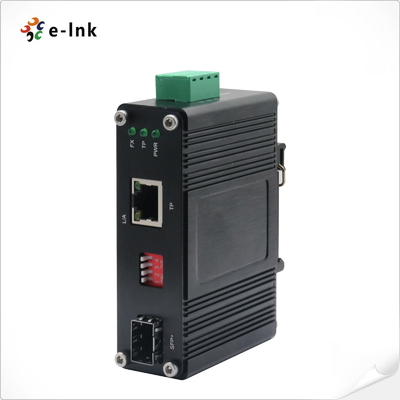

De LNK-IMC10G-SFP+ is een ultracompacte, industriële 10G Ethernet-mediaconverter
een multi-rate RJ45-poort (10G/5G/2.5G/1G/100M) combineren met een 10GBASE-X
SFP+ vezelslot, het levert niet-blokkerende, draad-snelheid prestaties voor naadloze koper-naar-vezel conversie.
Deze omvormer is ingebouwd in een robuuste behuizing met een IP40-kwaliteit met redundante stroominvoer en werkt betrouwbaar in:
De kleine vormfactor en het robuuste ontwerp maken het ideaal voor industriële toepassingen.
toepassingen waarvoor in veeleisende omstandigheden hogesnelheids 10G-connectiviteit vereist is.
Belangrijkste verbeteringen:
- Meer beknopt en scannabel Makkelijker te lezen met kritische specificaties.
- Meer nadruk op compactheid (een opvallend kenmerk).
- Duidelijker technische uitsplitsing (multi-rate RJ45, SFP+ compatibiliteit).
- Consistente opmaak voor temperaturen en normen.
Kenmerken
IEEE 802.3u/802.3ab/802.3bz/802.3ae Ethernet-standaard conform
IEEE 802.3az Energy Efficient Ethernet (EEE) conform
Ondersteunt automatische onderhandelingen 100Mbps, 1Gbps half/full duplex en 2,5/5/10Gbps full duplex modus
12~48VDC-toevoer van het eindblok
-40°C tot 75°C ((-40°F tot 167°F)
Ondersteunt DIN-Rail en wandmontage installatie

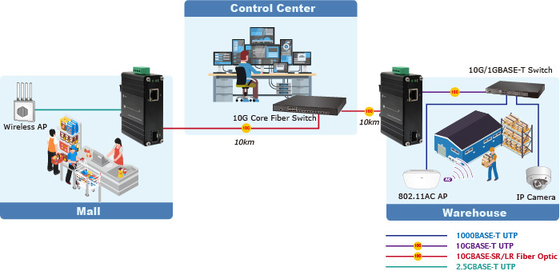

Toepassing




















Technische indexen


Ethernet
Normen:	IEEE 802.3u 100BASE-TX
	IEEE 802.3ab 1000BASE-T
	IEEE 802.3bz 2.5G/5GBASE-T
	IEEE 802.3an 10GBASE-T
	IEEE 802.3ae 10Gbps Ethernet
	IEEE 802.3x full-duplex stroomregeling
	IEEE 802.3az Energiezuinig Ethernet (EEE)
Doorstuur- en filtersnelheid:	100 Mbps
	1000 Mbps
	2.5 Gbps
	5 Gbps
	10 Gbps
Netwerkkabels:	10G/5G/2.5G/1G/100M BASE-T: 10G Cat 6A/7 5G Cat 6/6A/7 1G/2.5G Cat 5e/6/6A/7 100M Cat 5/5e/6/6A/7 UTP-kabel van categorie 5/5e/6/6A/7 (maximaal 100 meter) EIA/TIA-568 100-ohm STP (100 meter, max.) 10GBASE-LR/SR/BX: Multi-mode glasvezelkabel van 50/125 μm of 62,5/125 μm, tot 300 m 9/125μm enkelmodus glasvezelkabel, tot 80 km
Verwerkingstype:	Verzamel- en doorsturen
van textiel:	20 Gbps
Jumbo Frame:	16K
Adrestabel:	9K-invoeringen, automatisch bronadres leren en ouder worden
Interface
Sluiting:	1 x RJ45
Optische poort:	1 x SFP+
OmgevingN.l.
Werktemperatuur:	-40°C tot 80°C (-40°F tot 176°F)
Opbergtemperatuur:	-40°C tot 85°C (-40°F tot 185°F)
Relatieve luchtvochtigheid:	5% tot 95% niet-condenserend
MTBF	> 200 000 uur
Elektrische en mechanische apparatuur
Invoervermogen:	12~48VDC, redundant vermogen (4-pin terminal blok)
Energieverbruik:	Maximaal 5 W
Bescherming:
Stroominvoer overbelasting:	Automatisch opnieuw instellen
Omgekeerde polariteit:	Huidig
DIP Schakelaar
4-cijferige DIP-schakelaarfunctie	DIP	Functie	Instellingen
	SW 1	Voorbehouden	ON - voorbehouden	OFF - voorbehouden
	SW 2	Voorbehouden	ON - voorbehouden	OFF - voorbehouden
	SW 3	Voorbehouden	ON - voorbehouden	OFF - voorbehouden
	SW 4	Voorbehouden	ON - voorbehouden	OFF - voorbehouden
- Nee, niet echt.de: De functie van de DIP-switch kan worden aangepast aan de eisen van de klant.
LED-indicatoren:
PWR:	Standaard van het vermogen
L/A:	Link/activiteit op Ethernet-poort
TP:	Ethernet-status
FX:	Status van de SFP+-vezelpoort

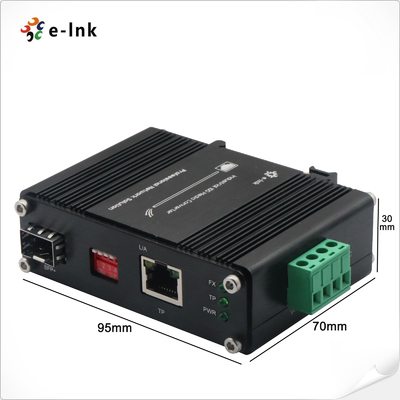

Afmetingen (WxDxH):	95 x 70 x 30 mm
Gewicht:	0.25kg.
Hoesje:	Aluminium behuizing
Montageopties:	DIN-Rail/wandmontage
Reglementaire goedkeuringen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Informatie over bestellingen
