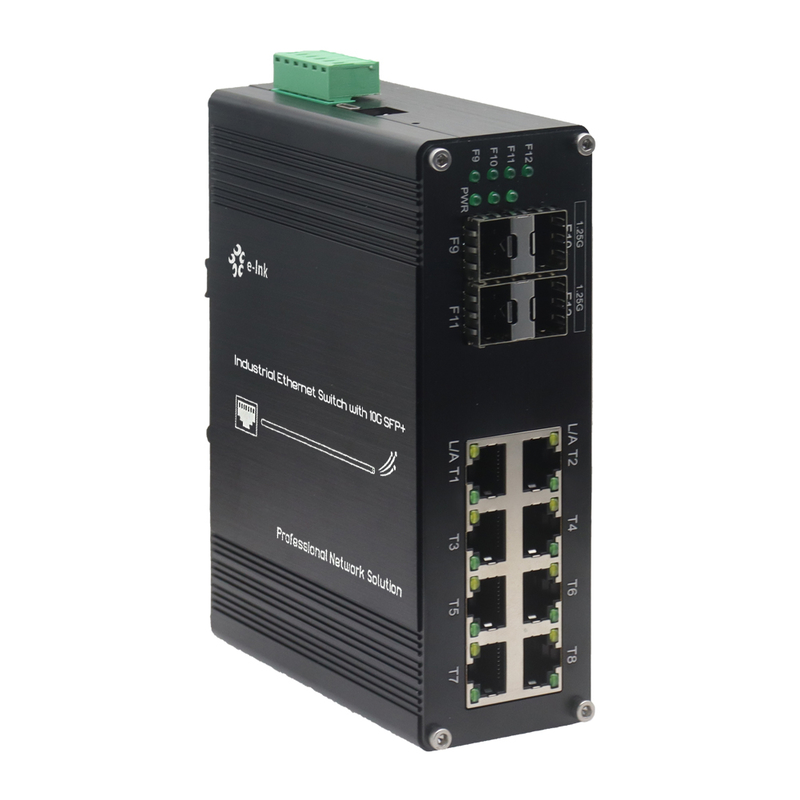

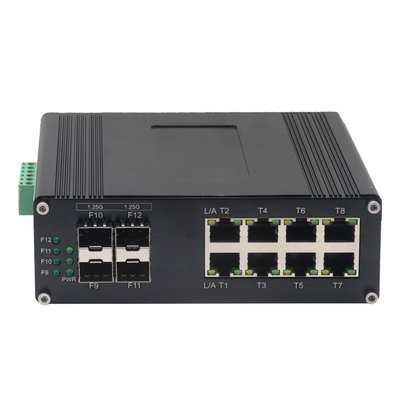

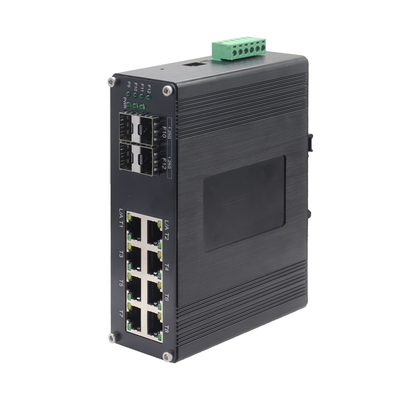

Industrial Managed Switch met 8x Gigabit RJ45 en 4x SFP-vezelpoorten

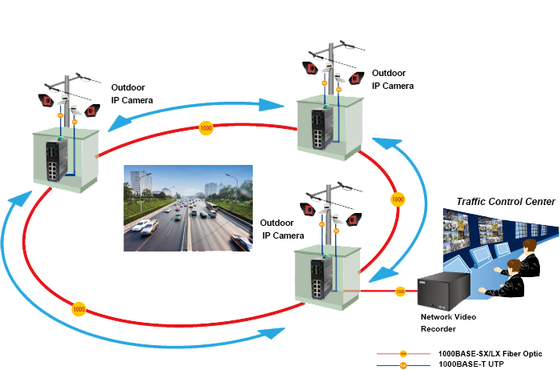

De L2+ Managed Hardened Ethernet Switch is ontworpen voor industriële netwerken, met 8 Gigabit 10/100/1000Base-T poorten en 4 1000Base-X SFP glasvezelpoorten. RJ45-interfaces ondersteunen auto MDI/MDI-X, full/half-duplex, terwijl de SFP-sleuven werken met single-mode of multi-mode glasvezel voor langeafstandstransmissie. Gebouwd voor zware omgevingen, garandeert deze switch een hoge betrouwbaarheid en eenvoudige implementatie, waardoor hij ideaal is voor het aansluiten van IP-camera's, draadloze toegangspunten en andere apparaten op afgelegen locaties.

► Ondersteuning voor 8x10/100/1000Base-T + 4x1000Base-X SFP

► 10/100/1000Mbps RJ45-poort ondersteunt Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► DIP-schakelaar ondersteunt one-key VLAN, one-key Ring Management, PoE Reset en 250m PoE-netwerk

► Ondersteuning voor het aansluiten van een USB-C-poort voor eenvoudig beheer, zonder dat u toegang hoeft te hebben tot de RS232 seriële poort

► 9K Bytes Jumbo Frame

► IEEE 802.3az Energiezuinig Ethernet (EEE)

► IP40 Aluminium behuizing

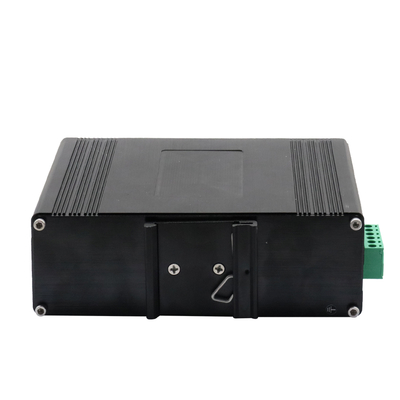

► Ondersteunt DIN-Rail installatie

► -40°C tot 80°C (-40°F tot 176°F) bedrijfstemperatuur



Technische Indexen

Ethernet
Standaarden:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Forward & Filtering Snelheid:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
Packet Buffer Geheugen:	12M bits
Verwerkingstype:	Store-and-Forward
Backplane bandbreedte	110 Gbps
Max. Packet Lengte:	9K Bytes Jumbo Frame
Adrestabelgrootte:	8K MAC-adressen
Interface
Connector:	8 x RJ45
RS485:	1 x RS485 (Optioneel)
Optische poort:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (voor beheer)
RS485 Seriële Interface (Optioneel)
Fysieke interface	Industriële standaard 3-pins schroefklem
Gegevenstype	1Ch RS485 Bi-Directioneel
RS-485 signalen	Data +, Data-, GND
Seriële poort lijnafstand (koper)	1000 meter
Baudrate	0 ~ 800 kbps
OmgevingBedrijfstemperatuur:
-40°C tot 80°C (-40°F tot 176°F)	Opslagtemperatuur:
-40°C tot 85°C (-40°F tot 185°F)	Relatieve vochtigheid:
5% tot 95% niet-condenserend	MTBF
> 200.000 uur	Elektrisch en Mechanisch
Ingangsvermogen:
12~48VDC, Redundant Vermogen (6-pins klemmenblok)	Stroomverbruik:
8W Max.	Bescherming:
Overbelasting ingangsvermogen:
Automatisch resetbaar	Omgekeerde polariteit:
Aanwezig	DIP
Schakelaar4-cijferige DIP-schakelaarfunctie
DIP	Functie	Instellingen	SW 1
	VLAN	Ondersteuning voor IEEE 802.1Q 4K VLAN, ondersteuning voor QINQ, Double VLAN,	UIT - Uitgeschakeld	LED-indicatoren:
	Ring Management	AAN - Ingeschakeld	UIT - Uitgeschakeld	LED-indicatoren:
	250m PoE-netwerk	AAN - Ingeschakeld	UIT - Uitgeschakeld	LED-indicatoren:
	PoE Reset	AAN - Ingeschakeld	UIT - Uitgeschakeld	LED-indicatoren:
PWR
Stroomstatus	Ethernet (Per poort)
Link/Activiteit	Glasvezel:
Gigabit SFP-poort: F9~F12	Afmetingen (BxDxH):
149 x 114 x 50 mm	Gewicht:
0,55 kg	Behuizing:
Aluminium behuizing	Montageopties:
DIN-Rail montage	Software Kenmerken
Redundantieprotocollen
Ondersteuning voor STP/RSTP/MSTP/ERPSv2, Link Aggregation	Multicast Ondersteuning
Ondersteuning voor IGMP Snooping V1/V2/V3, ondersteuning voor GMRP, GVMP, 802.1Q	VLAN
Ondersteuning voor IEEE 802.1Q 4K VLAN, ondersteuning voor QINQ, Double VLAN,	Tijdbeheer
SNTP	QOS
Op flow gebaseerde omleiding	Op flow gebaseerde snelheidsbeperking Op flow gebaseerde packet filtering 8*Uitvoerwachtrijen van elke poort 802.1p/DSCP prioriteitstoewijzing Diff-Serv QoS, Prioriteitsmarkering/Opmerking Wachtrijschema-algoritme (SP, WRR, SP+WRR) ACL
Op poort gebaseerde ACL-uitgifte	ACL gebaseerd op poort en VLAN L2 tot L4 packet filtering, overeenkomend met de eerste 80 bytes bericht. Bied ACL op basis van MAC, Bestemmings-MAC-adres, IP-bron, Bestemmings-IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz. Diagnostisch Onderhoud
Ondersteuning voor poortspiegeling, Syslog, Ping	Beheerfunctie
Ondersteuning voor CLI, WEB, SNMPv1/v2/v3, Telnet-server voor beheer, EEE, LLDP, DHCP-server/client (IPv4/IPv6), Cloud/MQTT	Alarmbeheer
Ondersteuning voor 1-weg relaisalarmafvoer, RMON, TRAP	Beveiliging
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Ondersteuning voor DHCP Snooping, Optie 82, 802.1X beveiligingstoegang, Ondersteuning voor hiërarchisch gebruikersbeheer, ACL-toegangscontrolelijst, Ondersteuning voor DDOS, op poort gebaseerde MAC-filtering / binding, MAC-zwarte gaten, IP-bronbescherming, Poortisolatie, ARP-bericht snelheidslimiet Geavanceerde Layer 2+ Functies
IPv4/IPv6 Beheer	Statische Route Wettelijke goedkeuringen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Bestelinformatie



Model
