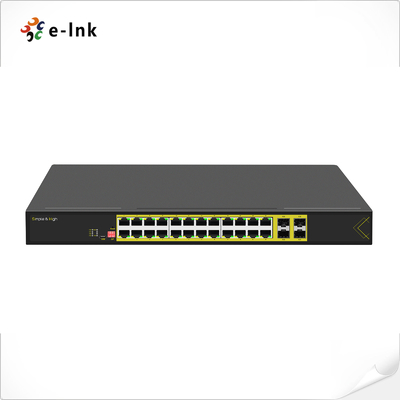

L2+ Managed Rack mount 24-poorts 10/100/1000T + 4-poorts 1000X SFP Ethernet Switch
Overzicht
De LNK-424M-SFP is een Layer 2+ managed rackmount switch met 24× 10/100/1000Base-T RJ45
poorten en 4× 1000Base-X SFP fiber slots, ontworpen voor high-performance netwerk implementaties.
Belangrijkste Kenmerken:
✔ 24 Copper Poorten – Ondersteuning 10/100/1000Mbps auto-negotiation, full/half-duplex, en auto MDI/MDI-X
✔ 4 SFP Slots – Compatibel met single-mode of multi-mode fiber (1/2 core) voor lange afstand uplinks
✔ Geavanceerd Beheer – L2+ functies waaronder VLAN, QoS, IGMP snooping en beveiligingsprotocollen
✔ Robuust & Schaalbaar– Ideaal voor IP-bewaking, draadloze toegangspunten en gedistribueerde netwerken
✔ Rackmount Ontwerp – Compacte 1U vormfactor voor eenvoudige integratie in bedrijfsnetwerken
Toepassingen:

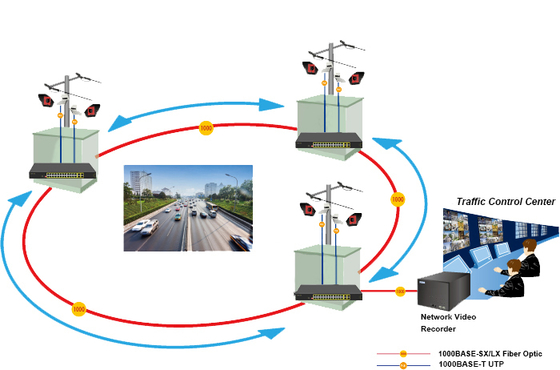

IP Camera Systemen– Betrouwbare connectiviteit voor bewakingsnetwerken
Bedrijfs- en Industriële Netwerken – High-speed backbone voor mixed media omgevingen
Fiber Uplinks – Breid netwerkbereik uit tussen externe locaties
Gebouwd voor stabiliteit en gebruiksgemak, de LNK-424M-SFP zorgt voor naadloze integratie van koper en fiber
apparaten in veeleisende omgevingen.
Functie
► Ondersteuning 24x10/100/1000Base-T + 4x1000Base-X SFP
► 10/100/1000Mbps RJ45 Poort ondersteunt Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX
► Ondersteuning voor het aansluiten van een USB-C poort voor eenvoudig beheer, zonder dat u toegang hoeft te hebben tot de RS232
seriële poort
► 9K Bytes Jumbo Frame
► IEEE 802.3az Energiezuinig Ethernet (EEE)
► Ondersteunt 1U 19” Rack mount installatie
Toepassing
Technische Indexen
| Ethernet |
| Standaarden: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| Forward & Filtering Snelheid: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Packet Buffer Geheugen: |
12M bits |
| Verwerkingstype: |
Store-and-Forward |
| Backplane bandbreedte |
110Gbps |
| Max Packet Lengte: |
9K Bytes Jumbo Frame |
| Adrestabel Grootte: |
8K MAC Adressen |
| Interface |
| Ethernet Poort: |
24 x 10/100/1000Base-T RJ45 |
| Optische Poort: |
4 x 1000Base-X SFP |
| Beheer Poort: |
1 x USB-C |
| MilieuOmgeving |
| Bedrijfstemperatuur: |
0°C tot 55°C (-40°F tot 176°F) |
| Opslagtemperatuur: |
-40°C tot 75°C (-40°F tot 185°F) |
| Relatieve Vochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 200.000 uur |
| Elektrisch en Mechanisch |
| Ingangsvermogen: |
12~48V DC, Redundant Vermogen (4-pins klemmenblok) |
| Stroomverbruik: |
15W Max. |
| DIP Switch |
|
4-cijferige DIP switch functie
|
DIP |
Functie |
Instellingen |
| SW 1 |
Gereserveerd |
AAN - Gereserveerd |
UIT - Gereserveerd |
| SW 2 |
Ring Management |
AAN - Uitgeschakeld |
UIT - Ingeschakeld |
| SW 3 |
Gereserveerd |
AAN - Gereserveerd |
UIT - Gereserveerd |
| SW 4 |
Gereserveerd |
AAN - Gereserveerd |
UIT - Gereserveerd |
| LED Indicatoren: |
| PWR: |
Stroomstatus |
| SYS |
Systeemstatus |
| Ethernet: |
Link/Activiteit, 1~24 |
| Fiber: |
Gigabit SFP Poort: F25~F28 |
| Hardware: |
| Afmetingen (L x B x H): |
440mm x 300mm x 45mm |
| Gewicht: |
3.1Kg |
| Behuizing: |
Metalen Behuizing |
| Montage Opties: |
Rackmount |

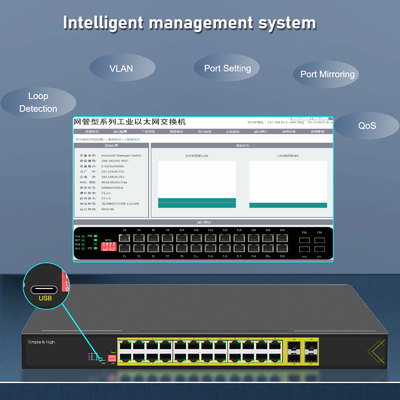

| Beheer Functies |
| Systeemstatus |
Apparaatinformatie, Apparaatstatus |
| Poort Config |
Poort Config, DDM, Snelheidsregeling, Storm Control, PoE |
| Link Layer |
QoS, VLAN, MAC VLAN, VLAN MAP, IP VLAN, Pro VLAN,
IGMP Snooping, Statische Multicast Lijst, LLDP,
Poort Isolatie, Poort Bescherming,
MAC ACL, IP ACL, Zwarte & Witte Lijsten
|
| Link Backup |
ERPS, Poort Trunking, RSTP, LACP |
| Toegangscontrole |
Gebruikerswachtwoord, Toegangscontrole,
Poort Authenticatie, Authenticatie DB,
MAC Poort Vergrendeling, MAC Leer Limiet
|
| Externe Monitor |
SNMP Config |
| Statistieken |
Ontvang Frame, Verzend Frame, Som Statistieken, MAC Adres Lijst |
| Netwerk Diagnose |
Poort Mirroring, Netwerk Diagnose |
| Beheer |
Tijd Config, Apparaat Adres, Systeem Informatie, Systeem Log,
Bestandsbeheer
|
| Standaard IP |
192.168.40.253 |
| Standaard Gebruikersnaam |
admin |
| Standaard Wachtwoord |
admin |
| Regelgevende Goedkeuringen |
| ISO9001, CE, RoHS, FCC |
Bestelinformatie
| Model |
Beschrijving |
| LNK-424M-SFP |
L2+ Rack mount 24-poorts 10/100/1000T + 4-poorts 1000X SFP Managed Ethernet Switch |
| SFP Opties |
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina |
| ► SFP module dient apart te worden aangeschaft. |
| Montage Opties |
► Rack mount, montageclip is inbegrepen. |
| Stroom Opties |
► Open Draad voor Klemmenblok.
|
