Mini Industrieel 10/100Base-T naar 100Base-X SFP Glasvezel Ethernet Media Converter met 1ChRS232/RS485/RS422
Overzicht

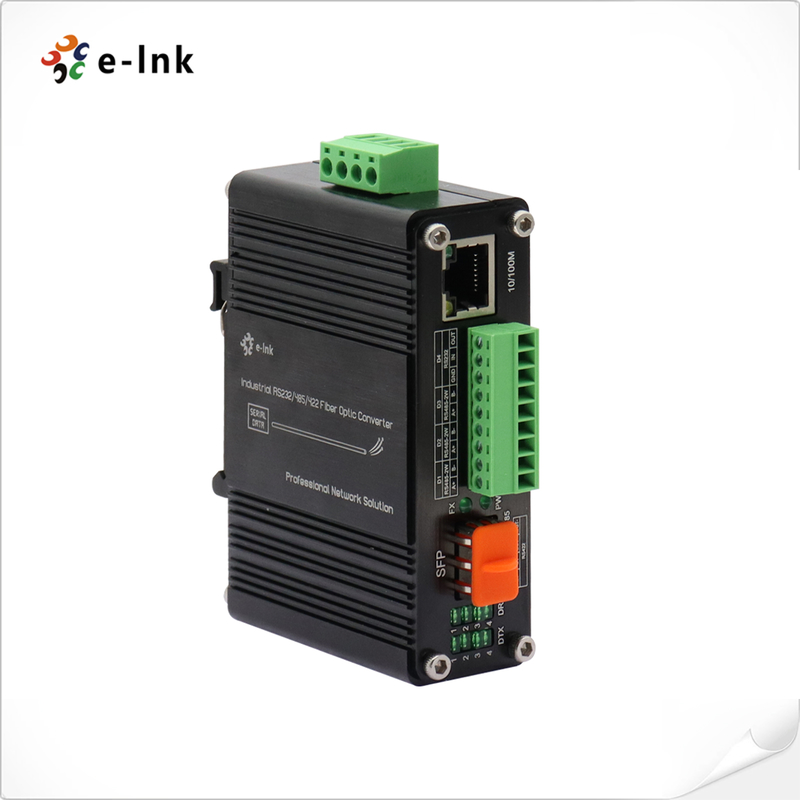

De LNK-IMCRS1100-SFP is een robuuste DIN-rail media converter ontworpen voor industriële toepassingen,
die glasvezelconversie combineert met seriële communicatiemogelijkheden in één gehard apparaat
Belangrijkste kenmerken:
Multi-Interface Ondersteuning: Converteert tussen 10/100Base-T Ethernet, 100Base-X SFP glasvezel,
en RS232/RS485/RS422 seriële communicatie
Flexibele SFP Opties: Ondersteunt verschillende SFP-modules (single-mode/multi-mode,
single/dual fiber) voor afstanden tot:
- 2 km op multi-mode glasvezel
- 80 km op single-mode glasvezel
Industriële Betrouwbaarheid:
- Bedrijfstemperatuurbereik: -40°C tot +75°C
- DIN-rail montage voor eenvoudige installatie
- Voldoet aan EN55022-normen
Geavanceerde Netwerken:
- Ondersteunt zowel half-duplex als full-duplex modi
- Converteert koper naar glasvezel voor signaalisolatie en EMI-bescherming
Typische Toepassingen:
- Industriële automatiseringssystemen
- Connectiviteit van externe seriële apparaten
- Netwerkuitbreidingen over lange afstanden
- Installaties in ruwe omgevingen
Deze robuuste converter biedt betrouwbare communicatiebruggen tussen verschillende mediatypen, terwijl
hij bestand is tegen veeleisende industriële omstandigheden.
Kenmerken
Netwerkinterfaces:
- 1 × 10/100BASE-TX RJ45-poort met automatische MDI/MDI-X detectie
- 1 × 100Base-FX SFP-sleuf (ondersteunt verschillende glasvezelmodules)
- 1 × Multi-protocol seriële poort (RS232/RS485/RS422 selecteerbaar)
Prestaties & Naleving:
- Full/half-duplex werking met automatische onderhandeling
- Voldoet aan IEEE 802.3az Energy Efficient Ethernet
- Ingebouwde overspanningsbeveiliging (4kV) en elektrostatische ontladingsbescherming

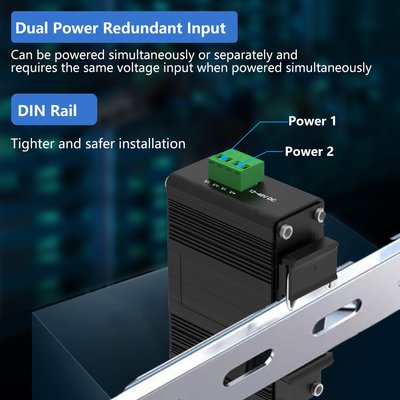

Voeding & Installatie:
- Breed bereik DC-voeding: 12-48VDC (klemmenblok)
- Flexibele montagemogelijkheden: DIN-rail of wandmontage
Omgevingsduurzaamheid:
- Industriële bedrijfstemperatuur: -40°C tot +75°C (-40°F tot 167°F)
- Uitgebreide status-LED's voor real-time monitoring en diagnose
Extra Voordelen:
- Compact, ruimtebesparend ontwerp
- Gereedschapsloze installatie voor veldgebruik
- Betrouwbare prestaties in ruwe omgevingen
Technische Indexen
| Ethernet |
| Standaarden: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Verwerkingstype: |
Store-and-Forward |
| Forward Filter Snelheid: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| Packet Buffer Geheugen: |
1 Mbit |
| Max. Packet Lengte: |
9K Bytes |
| Adrestabelgrootte |
2K MAC-adressen |

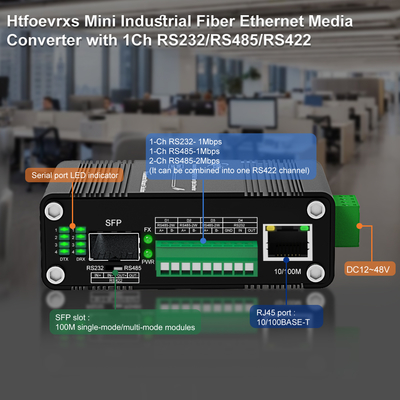

| Interface |
| Ethernet Poort: |
1 x RJ45 |
| Optische Poort: |
1 x SFP 100Base-FX |
| Seriële Poort |
1 x RS232/RS485/RS422 Industriële Klem |
| RS232/RS485/RS422 |
| Seriële Interface |
Industriële Klem |

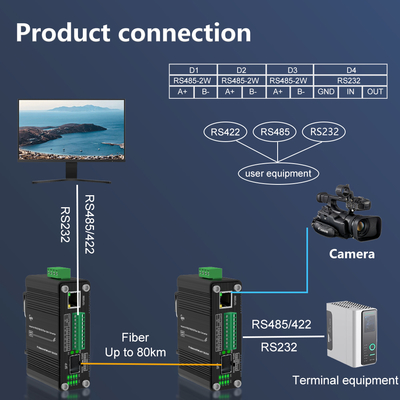

| Signaalpoorten |
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H kan worden gegroepeerd in 1Ch High Speed RS422
|
| Baudrate |
RS485/RS422/RS232:4800-460800 |
| Standaard |
EIA /TIA RS232/485/422 |
| Seriële Afstand |
RS232: 15 meter, RS485/422: 1000 meter |
| Snelheid |
Max. 2Mbps |
| RS-232 |
TXD, RXD, GND - Bidirectioneel |
| RS-485 |
D+, D-, GND - Bidirectioneel |
| Statische bescherming |
15KV elektrostatische ontlading (ESD) bescherming |
| Overspanningsbeveiliging |
1500W/sec overspanningsbeveiliging |
| Elektrisch en Mechanisch |
| Ingangsvermogen: |
12~48VDC, 4-pins klemmenblok |
| Stroomverbruik: |
3W Max. |
| Afmetingen (BxDxH): |
95 x 70 x 30 mm |
| Gewicht: |
0,25 kg |
| Behuizing: |
Aluminium Behuizing |
| Montageopties: |
DIN-Rail / Wandmontage |
| LED Indicatoren |
| PWR: |
Stroomstatus |
| FX: |
Data LINK Status |
| 10/100M: |
Ethernet Status |
| DTX 1 2 3 4 |
Seriële Data Status |
| DRX 1 2 3 4 |
Seriële Data Status |
| Omgeving |
| Bedrijfstemperatuur: |
-40°C tot 75°C (-40°F tot 167°F) |
| Opslagtemperatuur: |
-40°C tot 85°C (-40°F tot 185°F) |
| Relatieve Vochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 200.000 uur |
| Regelgevende Goedkeuringen |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Overspanning)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestelinformatie
| Model |
Beschrijving |
| LNK-IMCRS1100-SFP |
Mini Industrieel 10/100Base-T naar 100Base-X SFP Glasvezel Ethernet Media Converter met 1Ch RS232/RS485/RS422 |
| SFP Opties |
► SFP-optie. Selecteer uw SFP op onze SFP Opties Pagina (Industriële SFP). |
| ► SFP-module moet apart worden aangeschaft. |
| Montageopties |
► Standaard DIN-Rail beugel geïnstalleerd; Wandmontagebeugel is inbegrepen. |
| Voedingsopties |
► 24W/1A 24VDC Voeding. Open Draad voor Klemmenblok |
| ► Voeding moet apart worden aangeschaft. |

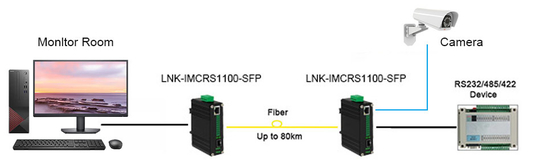

Toepassing
