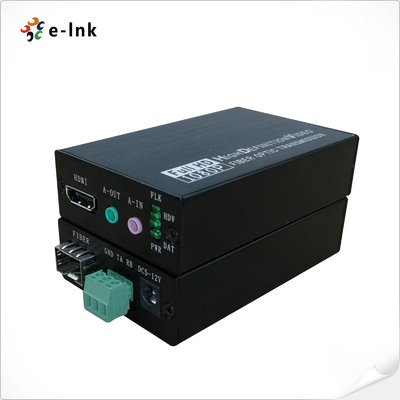

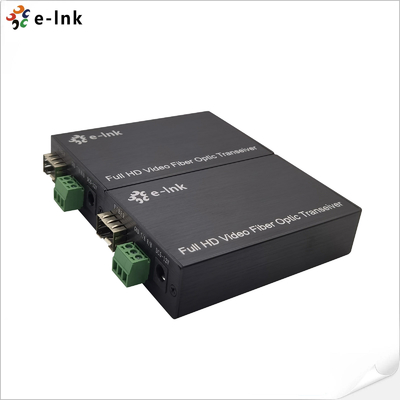

HDMI over Glasvezel Extender 20km met Bidirectionele Audio RS232 Besturing Plug and Play
Overzicht
De LNK-HF100DA Serie is een hoogwaardige HDMI over Glasvezel Extender
ontworpen voor professionele langeafstandssignaalaanvoer. Deze compacte eenheid
stuurt naadloos ongecomprimeerde HDMI-video, bidirectionele stereo audio en
RS232 seriële data over een enkele glasvezelkabel, wat uitzonderlijke signaal
integriteit over grote afstanden garandeert. Het voldoet volledig aan HDMI 1.4b, 3D en HDCP
1.4 standaarden, en ondersteunt kristalheldere resoluties tot 1920*1200@60Hz. Dankzij
de robuuste constructie en geavanceerde signaalverwerking levert deze extender
betrouwbare, veilige en hoogwaardige prestaties, waardoor het een ideale oplossing is voor
veeleisende toepassingen in beveiligingsbewaking, commandocentra,
digital signage en uitzendomgevingen.
Kenmerken
Lange Afstand Multi-Signaal Transmissie: In staat om ongecomprimeerde HDMI,
bidirectionele stereo audio en RS232 besturingssignalen te verzenden over een enkele glasvezelkabel voor
afstanden tot 20 km, wat perfecte signaalintegriteit garandeert.
Hoge Resolutie Video Ondersteuning: Levert premium videokwaliteit met ondersteuning voor
resoluties tot 1920x1200@60Hz, inclusief speciale compatibiliteit voor
1600x1200@60Hz, ideaal voor zowel standaard als professionele displays.
Tweeweg Audio Kanaal: Maakt gelijktijdige verzending en ontvangst van
externe stereo audio mogelijk, wat interactieve communicatie faciliteert voor toepassingen zoals
conferentiesystemen en uitzendaudio.
Brede Standaard Conformiteit: Voldoet aan strenge HDMI 1.4b 3D en HDCP 1.2
protocollen, wat naadloze integratie en contentbescherming garandeert met een breed
scala aan bron- en weergaveapparatuur.
Geavanceerd EDID Beheer: Beschikt over geavanceerde EDID-ondersteuning om automatisch
weergavegegevens te lezen en te beheren, waardoor de juiste bronuitvoerresolutie wordt gegarandeerd en
installatiecomplicaties worden verminderd.
Superieure Signaalintegriteit: Bevat een automatisch aanpassingssysteem dat
het videosignaal continu optimaliseert, wat resulteert in uitzonderlijk vloeiende, scherpe,
en stabiele beeldkwaliteit.
Robuuste Hardware Bescherming: Ingebouwde ESD-bescherming op belangrijke interfaces beschermt de
eenheid tegen elektrostatische ontladingen, wat de duurzaamheid en betrouwbaarheid van het apparaat in
verschillende omgevingen aanzienlijk verbetert.
Moeiteloze Installatie: Ontworpen voor echte plug-and-play werking, waardoor onmiddellijke
implementatie mogelijk is zonder de noodzaak van drivers of complexe configuratie, wat tijd bespaart en
installatiekosten verlaagt.
Technische Indexen
| Parameter |
Beschrijving |
|
Video
|
Standaarden |
HDMI1.4B 3D; HDCP1.4 |
| Maximale pixelklok |
165MHz |
| Maximale datasnelheid |
6.75Gbps |
| Compatibel |
1080P@50/59.95/60Hz,( Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Speciale ondersteuning 1600*1200 @60HZ
|
| Connector |
Vrouwelijke HDMI type A |
| Impedantie |
100Ω |
| HDMI Kabel Bereik |
<5Meter (Resolutie tot 1920*1200@60Hz) |
| Audio |
Interface |
3.5MM externe stereo audio |
| Zender |
1Ch Ingang + 1Ch Uitgang |
| Ontvanger |
1Ch Ingang + 1Ch Uitgang |
| RS232 |
Interface |
3-Pin Terminal Block |
| Baud Rate |
≤115200bps |
| Optische vezel |
Interface |
SFP model – LC connector |
| Vezeltype |
Single-mode |
| Golflengte |
850nm/1310nm/1550nm |
| Interface bandbreedte |
3Gbps |
| Transmissie afstand |
Transmissie@1920*1200@60Hz
Multi-mode vezel: <500M
Single-mode vezel: 20km
|
| IndexOverig |
Voeding |
De voedingsadapter: DC 5~12V |
| Stroomverbruik |
MAX 4W |
| Temperatuur |
Werking: -20℃ ~ +70℃ |
| Vochtigheid |
Werking: 5% ~ 90% |
| Afmeting (LxBxH) |
92 x 57 x 23 (mm) |
Bestelinformatie
| Model |
Beschrijving |
| LNK-HF100DA |
1Ch HDMI + 1Ch Bidirectionele Stereo Audio + 1Ch RS232 over Glasvezel Extender, LC(SFP), Multi-mode vezel, 500m, inclusief 1 zender & 1 ontvanger, gebruikt per paar |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch Bidirectionele Stereo Audio + 1Ch RS232 over Glasvezel Extender, LC(SFP), Single-mode vezel, 20km, inclusief 1 zender & 1 ontvanger, gebruikt per paar |
Toepassing
Deze professionele glasvezel extender is ontworpen voor omgevingen
die betrouwbare langeafstandstransmissie van high-definition video, interactieve
audio en seriële besturingssignalen vereisen. De specifieke interfaceconfiguratie maakt het ideaal voor:
-
Industriële Besturingssystemen: Maakt gecentraliseerde bewaking en bediening mogelijk door
-
besturingswerkstationinterfaces uit te breiden naar externe PLC's en HMI's via glasvezel, met
-
RS232 voor apparaatbesturing en bidirectionele audio voor intercom.
-
Uitzending & Live Productie: Faciliteert betrouwbare transmissie van camerabeelden
-
(HDMI) en tweeweg audiocommunicatie tussen het podium/veld en de
-
productiecontrolekamer, met seriële besturing voor PTZ-camera's.
-
Beveiliging & Bewakingscentra: Maakt de consolidatie van signalen van
-
externe beveiligingsopstellingen mogelijk, waarbij HD-video van camera's, audio van gebied
-
microfoons en RS232 voor PTZ-besturing terug naar een centraal bewakingsstation worden verzonden.
-
Digital Signage & Corporate AV Netwerken: Beheert contentdistributie naar
-
displays over grote campussen of gebouwen, met behulp van RS232 voor display stroom
-
beheer/aan/uit en bidirectionele audio voor gesynchroniseerd geluid.
-
Medische Beeldvorming & Diagnostische Weergave: Zorgt voor ongerepte transmissie van medische
-
beeldvormingsgegevens van diagnostische apparatuur in afgeschermde ruimtes naar externe diagnostische
-
beoordelingsstations, met behoud van signaalgetrouwheid en compliance.
-
Afstandsonderwijs & Conferentiesystemen: Breidt presentatievideo (HDMI) uit
-
en ondersteunt tweeweg audio voor V&A-sessies tussen een hoofdruimte en externe
-
overloopruimtes of opnamestudio's.
