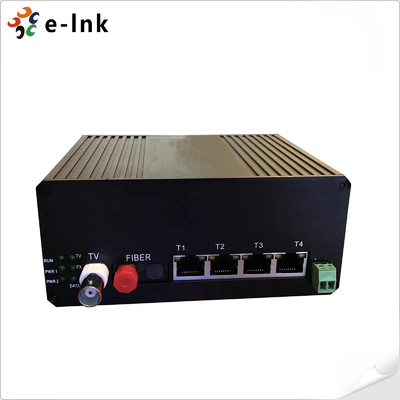

Robuuste 4-poorts Fast Ethernet + Video + RS485 + 1G Fiber Industriële Switch
Overzicht
De E-link LNK-GY4E1V1D Serie is een fysiek geïsoleerde industriële Ethernet switch die
integreert 4x10/100M Ethernet, 1xVideo, 1xRS485, en 1xGigabit fiber uplink voor veilige en
efficiënte gegevensoverdracht over meerdere onafhankelijke netwerken.
Gebouwd voor veeleisende industriële toepassingen, maakt het gelijktijdige werking van privé- en publieke
netwerken mogelijk zonder interferentie, ideaal voor videobewaking, automatisering en DSLAM-bandbreedte
uitbreiding.
Omsloten in een IP40-geclassificeerde aluminium behuizing, garandeert het hoge betrouwbaarheid, redundante voeding, en stabiele
werking van -40°C tot +85°C in zware omgevingsomstandigheden.
Kenmerken
4x10/100M geïsoleerde Ethernet poorten met automatische onderhandeling en auto-MDI/MDI-X
Speciale 1xBNC analoge video-ingang voor real-time monitoring
1xRS485 datakanaal voor signaaloverdracht
1xGigabit fiber uplink ondersteunt multimode en single-mode tot 80 km
Fysieke netwerkisolatie voor verbeterde gegevensbeveiliging en EMI-bescherming
Redundante 24V DC dubbele voeding met overbelastings- en polariteitsbescherming
IP40-geclassificeerde aluminium behuizing, ventilatorloos en compact voor industrieel gebruik
Brede bedrijfstemperatuur van -40°C tot +85°C, ondersteunt DIN-Rail/wandmontage
Voldoet aan EN50155, NEMA TS-2 en IEC industriële normen
Technische Indexen
| Parameter |
Specificaties |
| Poorten |
1 x Gigabit Fiber Poort (FC standaard)
4 x 10/100M Ethernet Poort met fysieke isolatie om 100M snelheid te delen
1 x Analoge Video
1 x RS485 Retourdata
|
| Fysieke Eigenschappen |
Behuizing: Aluminiumlegering met IP40-bescherming
Afmetingen: 138mm(L) X 112mm(B) X 60mm(H)
Gewicht: 690g
Installatie: Din-Rail montage, Wandmontage
|
| Interfaces |
4 RJ45 Poorten
Voldoen aan IEEE802.3, IEEE802.3u, 10/100Base-T(X)
10/100Base-T(X) automatische onderhandelingssnelheid
Full/Half duplex modus
Auto MDI-MDI-X verbinding
Tot 100M Cat-5 transmissieafstand
1 BNC Poort
Videoformaat PAL/NTSC/SECAM
Video-impedantie 75Ω
1 Datapoort
Dataformaat RS485
1 Fiber Poort
Voldoen aan IEEE802.3u, 1000Base-FX
Snelheid: 1000Mbps
Golflengte: 1310nm/1550nm
Tot 500m transmissieafstand met multi-mode
Tot 20km,40km,60km,80km transmissieafstand met single-mode
SC/ST/FC interfaces optioneel
|
| Voeding |
Ingangsspanning: 24VDC(18-36VDC), Redundante dubbele ingangen
Ingangsstroom: <0.5A @24VDC
Overbelastingsstroombeveiliging: Ondersteuning
Omgekeerde polariteitsbescherming: Ondersteuning
Redundante bescherming: Ondersteuning
Aansluiting: 6-pins klemmenblokken
|
| Omgevingslimieten |
Bedrijfstemperatuur: -40℃-85℃
Opslagtemperatuur: -40℃-85℃
Omgeving Relatieve Vochtigheid: 5%-95% (niet-condenserend)
|
| Goedkeuringen |
Veiligheid:
UL 60950-1
EMI:
FCC Part 15 Subpart B Class A,EN 55022 Class A
EMS:
• EN61000-4-2 (ESD) , Niveau 3
• EN61000-4-3 (RS) , Niveau 3
• EN61000-4-4 (EFT) , Niveau 3
• EN61000-4-5 (Surge), Niveau 3
• EN61000-4-6 (CS) , Niveau 3
• EN61000-4-8, Niveau 3
Schok: IEC 60068-2-27
Vrije val: IEC 60068-2-32
Trilling: IEC 60068-2-6
Industrie: IEC61000-6-2
Spoor: EN50155, EN50121-4
Verkeer: NEMA TS-2
|
| Garantie |
5 jaar |

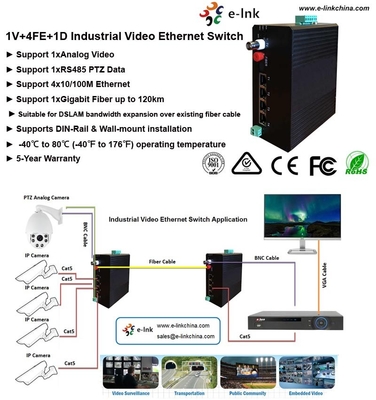

Toepassing
