Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
sleutelwoorden: | De tweerichtingszendontvanger van SFP | Datasnelheid: | 50Gbps |
---|---|---|---|
Leveringsvoltage: | 3.3V | Vezeltype: | Enige Wijze LC |
Golflengte: | 1271nm 1331nm | Transmissieafstand: | 10km |
Hoog licht: | 50G LR QSFP28 Zendontvanger,De Zendontvanger van BIDI QSFP28,Enige LC-Vezel Optische Module |

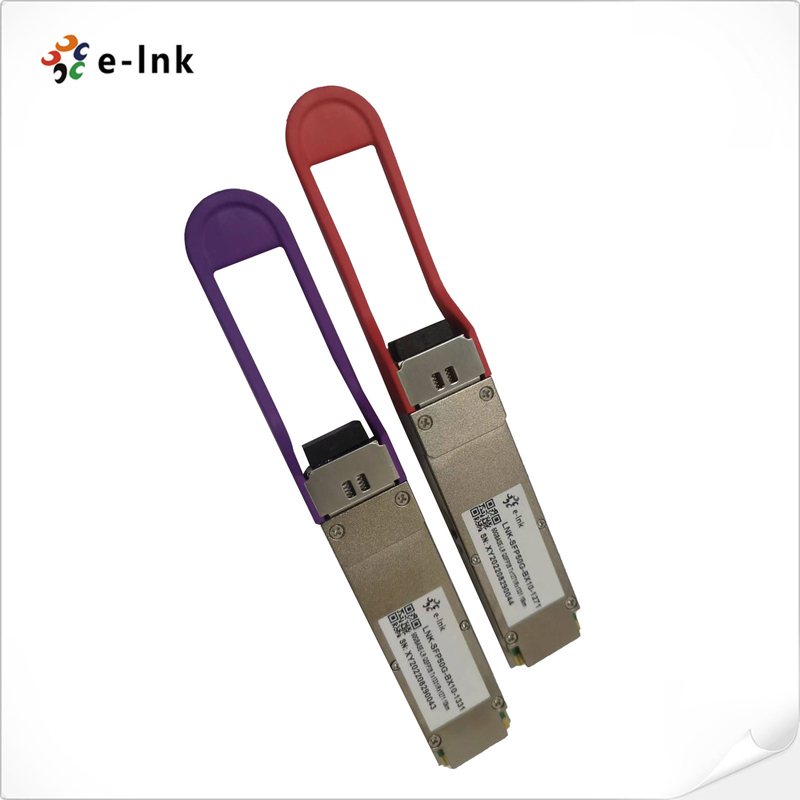

Zendontvanger 10KM Enige LC 1271nm 1331nm van de vezel Optische Module 50G LR BIDI QSFP28
de Zendontvangervoordelen van 50G QSFP+
►Volgzaam met QSFP28-Norm
►Tweerichtingstoepassing
►Maximummachtsconsumptie 4.5W
►De laser en PIN Receiver van EML
►Twee Draad Periodieke Interface met Digitale Kenmerkende Controle
Geadviseerde Exploitatievoorwaarden
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Nota's |
Werkende Gevaltemperatuur |
TOPR |
0 |
- |
70 |
ºC |
|
Voedingvoltage |
VCC |
3,135 |
3.3 |
3,465 |
V |
|
Onmiddellijke piekstroom bij hete stop |
ICC_IP |
- |
- |
1800 |
mA |
|
Aanhoudende piekstroom bij hete stop |
ICC_SP |
- |
- |
1485 |
mA |
|
Maximummachtsdissipatie |
PD |
- |
- |
4.5 |
W |
|
Maximummachtsdissipatie, |
PDLP |
- |
- |
1.5 |
W |
|
Datasnelheid |
DRL |
- |
26.5625 |
- |
GBaud/s |
|
- |
26.5625x2 |
- |
GBit/s |
|
||
De Kloktarief van de twee Draad Periodieke Interface |
- |
- |
- |
400 |
kHz |
|
De Tolerantie van het voedinglawaai |
- |
- |
- |
66 |
mVpp |
|
De Outputlading van Rx Differentiële Gegevens |
- |
- |
100 |
- |
ohms |
|
Werkende Afstand |
- |
2 |
- |
10000 |
m |
Zender Optische Specificaties
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Nota's |
Golflengte |
λc |
1264.5 |
1271 |
1277.5 |
NM |
1 |
λD |
1324.5 |
1331 |
1337.5 |
NM |
2 |
|
De verhouding van de zij-wijzeafschaffing |
SMSR |
30 |
|
|
dB |
|
Gemiddelde lanceringsmacht |
STEENBOLK |
-4.5 |
- |
4.2 |
dBm |
|
Gemiddelde lanceringsmacht van VAN zender |
POUT_OFF |
- |
- |
-30 |
dBm |
|
Buiten Optische Modulatieomvang (OMAouter) |
POUTL |
-1.5 |
- |
4 |
dBm |
|
Uitstervenverhouding |
ER |
3.5 |
- |
- |
dB |
|
Lanceringsmacht in OMAouter minus TDECQ |
Oma-TDECQ |
-2.9 |
- |
- |
dBm |
|
Zender en de sluiting van het verspreidingsoog voor PAM4 (TDECQ) |
TDECQ |
- |
- |
3.2 |
dB |
3 |
TDECQ – 10log10 (Ceq) |
Ceq |
- |
- |
3.2 |
dB |
|
De optische tolerantie van het terugkeerverlies |
ORLT |
- |
- |
15.6 |
dB |
|
RIN15,6OMA |
RIN |
- |
- |
-132 |
dB/Hz |
|
Zenderreflectiecoëfficiënt |
|
- |
- |
-26 |
dB |
Ontvangers Optische Specificaties
Parameter |
Symbool |
Min. |
Typisch |
Max. |
Eenheid |
Nota's |
Golflengte |
λC |
1324.5 |
1331 |
1337.5 |
NM |
1 |
λD |
1264.5 |
1271 |
1277.5 |
NM |
2 |
|
Ontvangersgevoeligheid (OMAouter) |
|
|
|
maximum (– 8,4; SECQ – 9,8) |
dBm |
3,4 |
Beklemtoonde ontvangersgevoeligheid (OMAouter) |
- |
- |
- |
-6.6 |
dBm |
|
Voorwaarden van de beklemtoonde test van de ontvangersgevoeligheid: |
|
|||||
Beklemtoonde oogsluiting voor PAM4 (SECQ) |
- |
- |
3.2 |
- |
dB |
|
SECQ – 10log10 (Ceq) |
- |
- |
- |
3.2 |
dB |
|
Schadedrempel |
P_damage |
5.2 |
- |
- |
dBm |
|
Het gemiddelde ontvangt Macht |
- |
-10.8 |
- |
4.2 |
dBm |
|
Ontvang macht (OMAouter) |
OMA |
- |
- |
4 |
dBm |
|
Ontvangersreflectiecoëfficiënt |
RXR |
- |
- |
-26 |
dB |
|
LOS beweert |
LOSA |
-30 |
|
|
dBm |
|
LOS DE-beweert |
LOSD |
|
|
-11 |
dBm |
|
LOS hysterese |
LOSH |
0,5 |
|
|
dB |
Het opdracht geven van tot Informatie
Artikelnummer |
Toepassing |
Datasnelheid |
Laserbron |
Vezeltype |
Lnk-sfp50g-bx10-1271 |
Bi-Richting 50gbase-LR |
53.125 Gb/s |
EML-Laser |
SMF |
