Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Installatie: | 35mm DIN Spoor, Muursteun | Afmetingen (LxWxH): | 133mm×120mm×40mm |
---|---|---|---|
Inputvoltage: | 9VDC~48VDC | Gewicht: | 0.45kg/pcs |
MTBF: | >100,000 uren | Vezelinterface: | FC (in gebrek) Facultatieve /SC/ST/LC (SFP) |
Optische Vezel: | enige vezel of dubbele vezel | Optische Haven: | 1 |
Markeren: | Profibus-DP Vezel Optische Convertors,IP40 FPGA-Vezel Optische Convertors,35mm DIN Spoormedia Convertor |
Overzicht
Dit Industriële DIN-Spoor 1 de Optische Zendontvanger die van haven profibus-DP groot FPGA-ontwerp gebruiken die de originele technologie gebruiken kan een kanaal profibus-DP aan communicatie van de vezel optisch repeater tarief 0-12Mpbs steunen. IP40 golvend aluminium versterkt geval 35mm van de beschermingsrang DIN-spoor die AC & van gelijkstroom (9~55V) opzetten brede de voedingovertolligheid van de machtsinput en isolatiebescherming. -40~75°C werkende temperatuurwaaier bekwaam om aan de vereisten van diverse industriële plaatsen te voldoen die geschikte vezel optische communicatie oplossingen verstrekken.
Eigenschappen
· Het apparaat wordt gebruikt in paar, de terminal van de signaalinput, een terminal van de signaaloutput;
· Verstrek 1 Profibus-het gebiedsbus van DP, communicatie baudrate aanpassings9600-12mbps;
· Multimode/enige facultatieve wijzevezel, multimode kan 2KM overbrengen, kan de enige wijze 20120KM overbrengen, ST/SC/FC-is de interface facultatief;
· Met de beschermingsfunctie van de signaalfout; vertoning in alle richtingen van elektrointerfaces en vezelexploitatievoorwaarden;
· De interface van Profibusdp antiradar aan iec61000-4-5 (8/20 μ S). Differentiële wijze: 6KV, impedantie (2 Ω);
· Gemeenschappelijke wijze: 6KV, impedantie (2Ω) norm;
· Steunt de steun brede waaier van de input van 9-48V AC en gelijkstroom-, interne isolatie, overtollige dubbele machtsinput, de bescherming van de voedingoverbelasting, anti-omgekeerde bescherming;
· Voldoe aan de industriële elektromagnetische compatibiliteitvereisten met vier niveaus;
· De super functie van de bliksembescherming: bliksembescherming, anti-inductiehoogspanning, anti-surge, enz.
· Dissipatie van de Fanless de efficiënte hitte, die reparatietijd verminderen;
· IP40 het bijlagebeveiligingsniveau, kan het ruwe milieu weerstaan;
· Het spoor of de muur van DIN 35mm zet op;
· Breed temperatuurtype: het werk temperatuur -40~75°C;
· Alle modellen worden getest door 100%-bakselmachine, garantieperiode: 5 jaar;
Technische Indexen
Interface profibus-DP: | |
Norm | De norm van steun profibus-DP |
Datasnelheid | 9.6kBit/s, 19.2 kBit/s, 45.45kBit/s, 93.75k kBit/s, 187.5kBit/s, 500kBit/s, 1.5MBit/s, 6MBit/s en 12MBit/s. |
Fysieke interface | 9-speld D-Subhefboomschakelaar met spelddefinities overeenkomstig Profibus-het protocolspecificaties van DP |
Tarief het plaatsen | 9600-12Mbps/s automatische identificatie |
Signaalvertraging (elektrohaven) | ≤11Bit |
Eindweerstand | Deze eenheid heeft geen eindigende weerstand gelieve te verbinden zoals nodig |
Optische Interface | |
Optische Haven | 1 |
Optische Vezel | enige vezel of dubbele vezel |
Vezelinterface | FC (in gebrek) Facultatieve /SC/ST/LC (SFP) |
Golflengte | 850nm/1310nm multimode; 1310nm/1550nm kies wijze uit |
Geen afstand van de relaistransmissie | 20~120Km |
Typisch breng macht over |
Enige wijze 1310/1550nm: ≥-9dBm Multimode 850nm: -18dBma Multimode 1310nm: -25dBm |
Aanvaardbare gevoeligheidswaaier | -28dBm~- 40dBm |
Macht: | |
Inputvoltage | 9VDC~48VDC |
Terminal | 4-speld Pluggable Schroefterminal |
Machtssteun | Steun van de steun de dubbele macht |
Andere | Steun Interne isolatie, de bescherming van de voedingoverbelasting, en anti-omgekeerdebescherming |
Mechanisch: | |
Afmetingen (LxWxH) | 133mm×120mm×40mm |
Omhulsel | IP40 bescherming, het geval van de Aluminiumlegering |
Installatie | 35mm DIN-Spoor, Muursteun |
Gewicht | 0.45KG/pcs |
Milieu: | |
Werkende Temperatuur | -40 aan 75℃ |
Opslagtemperatuur | -45℃ aan 85℃ |
MTBF | >100,000 uren |
Omringende Relatieve Vochtigheid | 0%-95% (geen condensatie) |
Het opdracht geven van tot Informatie
Lnk-PF1100 | Industrieel DIN-Spoor 1 de Optische Zendontvanger van haven profibus-DP, Multimode, Dubbele vezel 2KM |
Lnk-pf1100-20 | Industrieel DIN-Spoor 1 de Optische Zendontvanger van haven profibus-DP, Enige wijze, Dubbele vezel 20KM |
Lnk-pf1100s-20A | Industrieel DIN-Spoor 1 de Optische Zendontvanger van haven profibus-DP, Enige wijze, Enige vezel 20KM, 1310nm Tx/1550nm Rx |
Lnk-pf1100s-20B | Industrieel DIN-Spoor 1 de Optische Zendontvanger van haven profibus-DP, Enige wijze, Enige vezel 20KM, 1550nm Tx/1310nm Rx |

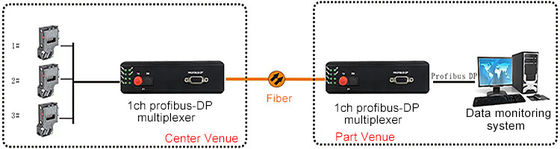

Toepassing

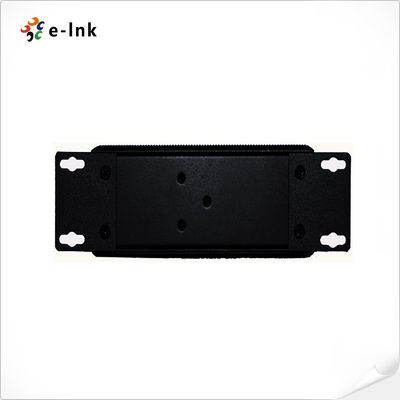

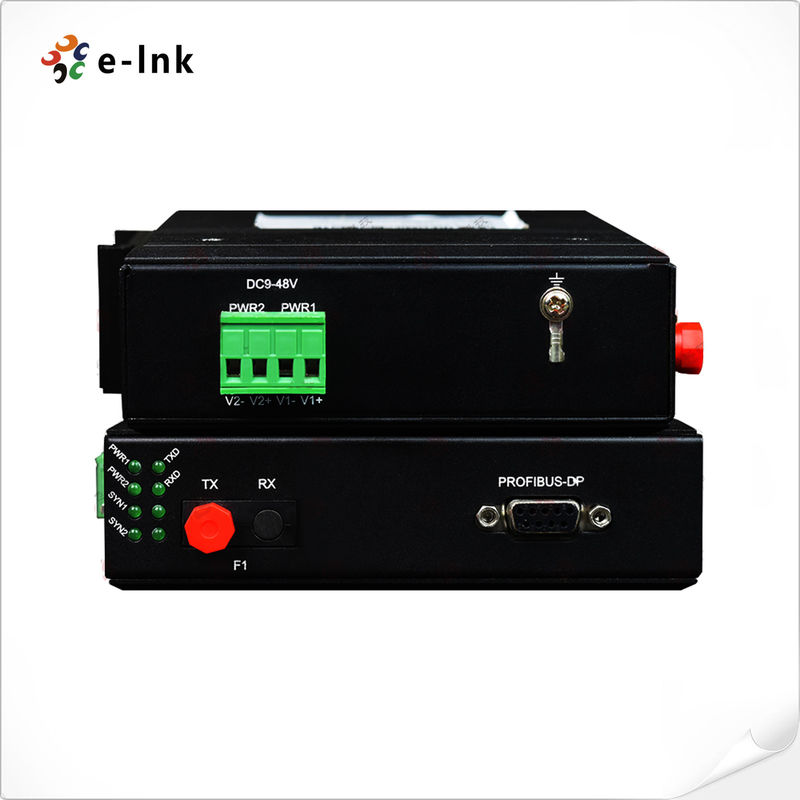

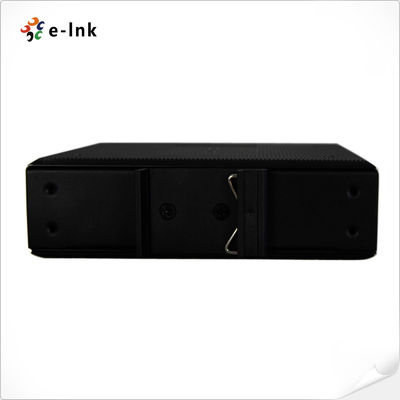

Productbeelden
